【開箱】直上Ryzen 3000也無妨！ASRock B450 Steel Legend主機板。
@2019/06/02 ,11:14你一定跟我一樣好奇都甚麼時候了還在出B450？其實這麼做也沒有甚麼問題啦，因為佛心的AMD即將推出的Ryzen 3000系列，依然沒有修改腳位，華擎的新聞稿也提到，透過BIOS的更新可以讓B350、X370、B450、X470相容新一代處理器(詳情)！而全新的ASRock B450 Steel Legend系列主機板，使用鋼鐵堅硬的硬派風格來強調用料，支援Ryzen 1000/2000/APU處理器，使用兩塊大型Mosfet散熱片、I/O遮罩設計、60A高效電感以及Nichicon 12K黑金電容，還有PCIe裝甲強化設計、M.2全覆蓋散熱片，雙M.2擴充、6埠SATA3介面，支援RAID磁碟陣列，具備USB 3.1 Gen2 Type-A及Type-C介面，更特殊的是ULTRA USB POWER設計，將+5V透過+12V傳輸，穩定USB電流，主機板具備防雷擊、防ESD靜電的保護，7.1聲道音效晶片，並使用鍍金接頭，支援Polychrome SYNC燈光同步，以一塊ATX主機板來說各方面的擴充都沒問題，標準的保護也很到位，接著就一起往下看看ASRock B450 Steel Legend主機板的開箱吧！

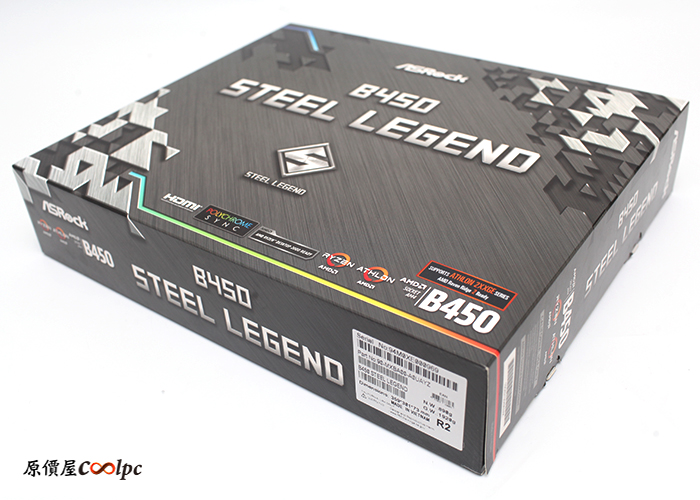

外包裝用上了鋼鐵般的硬派風格設計，除了能看見髮絲紋設計外，也能看見STEEL LEGEND全新的LOGO，支援Ryzen 2000系列處理器，包含APU，並支援POLYCHROME SYNC燈光同步，B450的特色各位應該駕輕就熟了，就不多贅述了。

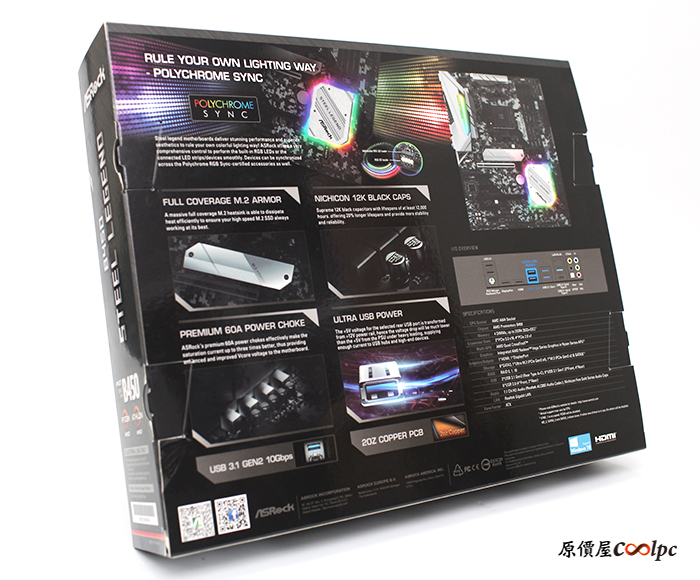

包裝背面則是產品的特色介紹，全覆蓋的M.2散熱裝甲設計、Nichicon 12K 黑金電容、60A 高效電感、ULTRA USB POWER設計，+5V透過+12V傳輸，穩定電流，具備USB 3.1 Gen2 Type-A/Type-C，2盎司銅箔PCB設計，提供更純淨的傳輸訊號，對於超頻能有更多輔助。
內層包裝也就是一般主機板的外盒設計，全黑底設計搭配灰色ASRock logo，別有一番風味呢。

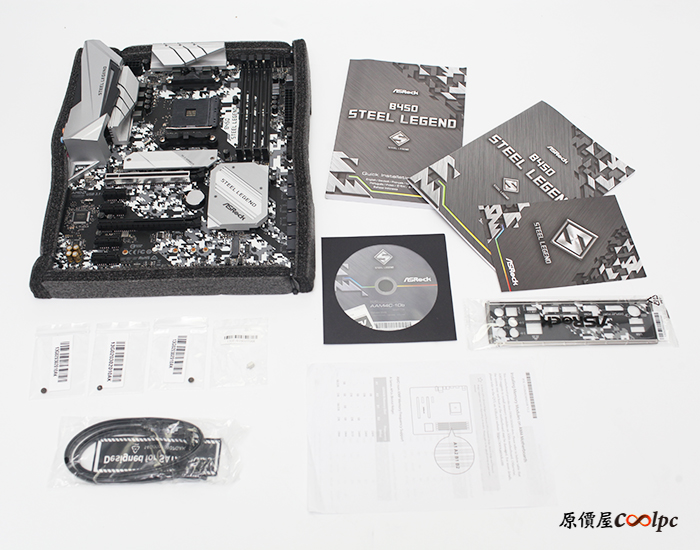

內部共有主機板、使用說明書驅動光碟、快速安裝指南、SATA排線2條、I/O檔板、3顆M.2螺絲、1顆M.2螺絲座。

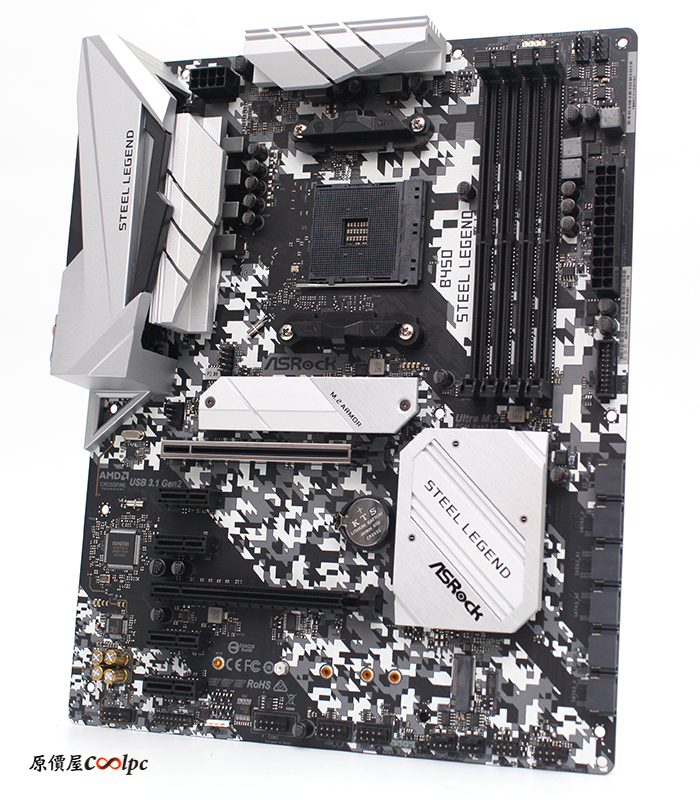

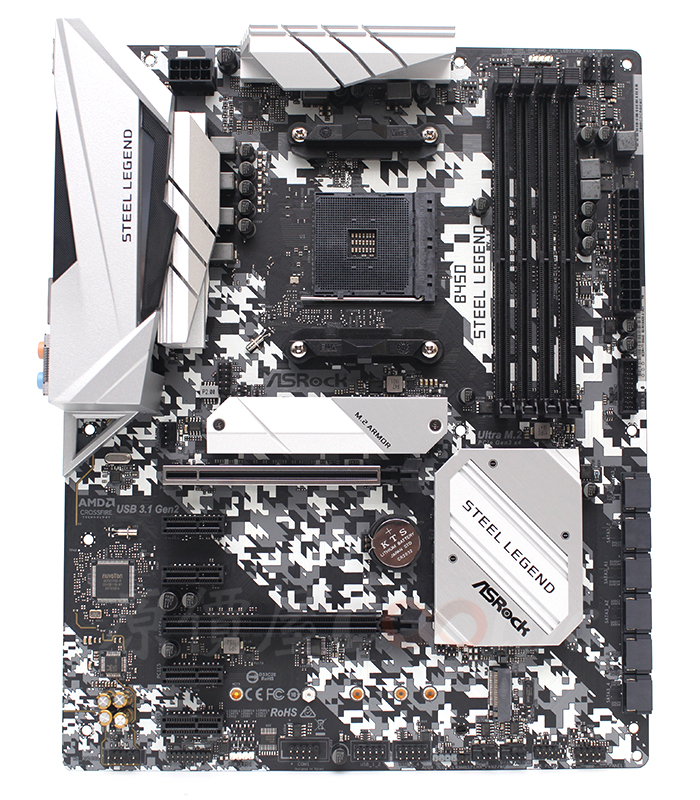

ASRock B450 Steel Legend主板為ATX尺寸設計，外觀使用了銀白裝甲設計，而主機板本身的彩繪給人一種數位迷彩的風格，具備完整的M.2全覆蓋散熱片、MOSFET散熱片、I/O遮罩、PCIe強化裝甲，使用8Pin CPU供電、4 DIMM雙通道記憶體，最高支援3533+MHz(OC)，2組M.2 SSD插座，2組PCIe 3.0 x16支援AMD Quad CrossFireX™，6組SATA 3連接埠，具備1組5V ARGB插座、1組12V RGB插座，7.1 聲道音效晶片，GbE Lan設計。

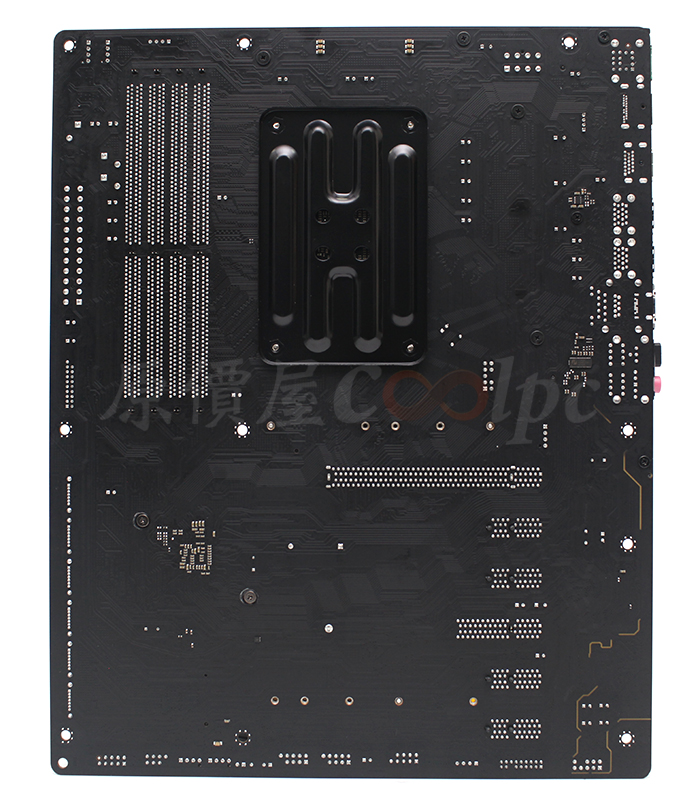

背面最突兀的就是音效電路分離設計，給予音訊輸出最純淨的品質。

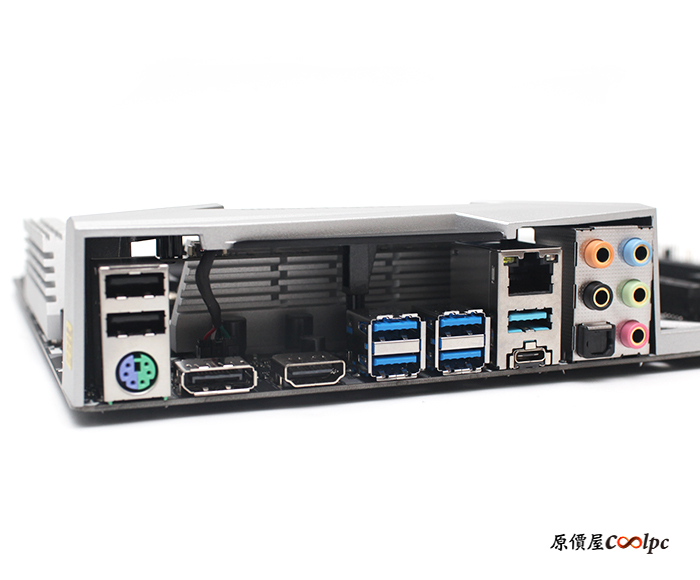

提供完整的I/O介面，並且具備遮罩，音源系統使用鍍金接頭，配有HDMI、DP影像輸出，最高支援4096×2160) @ 60Hz，特別的是其中2組USB 3.1 Gen1埠為ULTRA USB POWER設計，讓USB能夠穩定供電，針對USB耳麥能帶來高音質又不失真的表現。
– 1 x PS/2 鍵盤 / 滑鼠埠
– 1 x HDMI 埠
– 1 x DisplayPort 1.2
– 1 x 光纖 SPDIF 數位音訊輸出埠
– 2 x USB 2.0 埠 (支援 ESD 靜電保護)
– 1 x USB 3.1 Gen2 Type-A 埠 (10 Gb/s) (支援 ESD 靜電保護)
– 1 x USB 3.1 Gen2 Type-C 埠 (10 Gb/s) (支援 ESD 靜電保護)
– 4 x USB 3.1 Gen1 埠 (支援 ESD 靜電保護)*
– 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
– HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

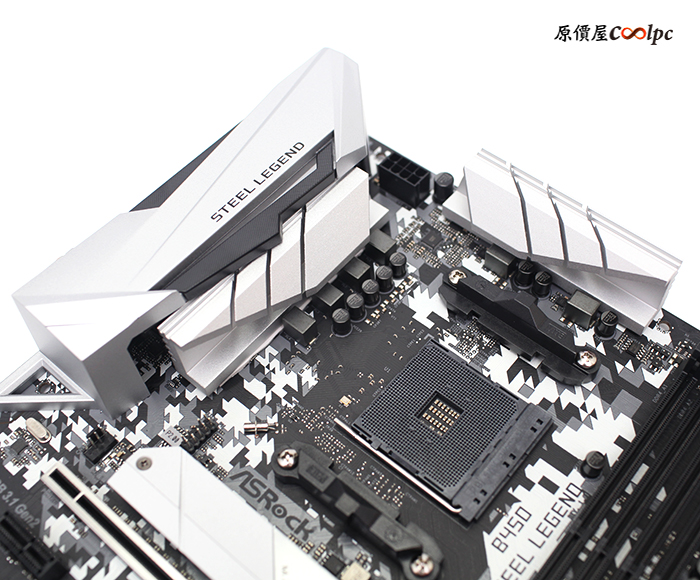

ASRock B450 Steel Legend具備大型Mosfet heatsink，更有I/O遮罩設計，CPU採用8Pin供電設計，散熱環節也算是很講究了，而ASRock似乎也有受到其他家電競系列的啟發，在PCB板上的彩繪更加注重，這次類似數位迷彩的視覺設計也挺新穎的。

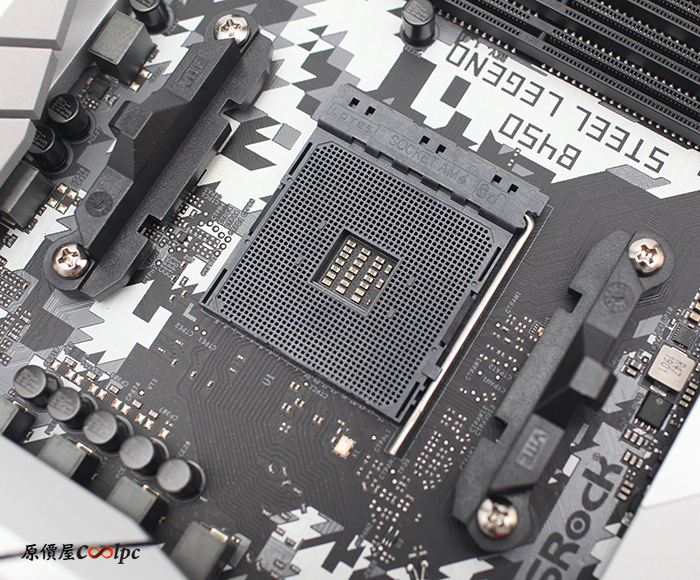

AMD AM4 B450系列，插槽適用於 AMD 第 1/2 代 Ryzen™ /Ryzen™ 與 Radeon™ Vega 繪圖處理器。

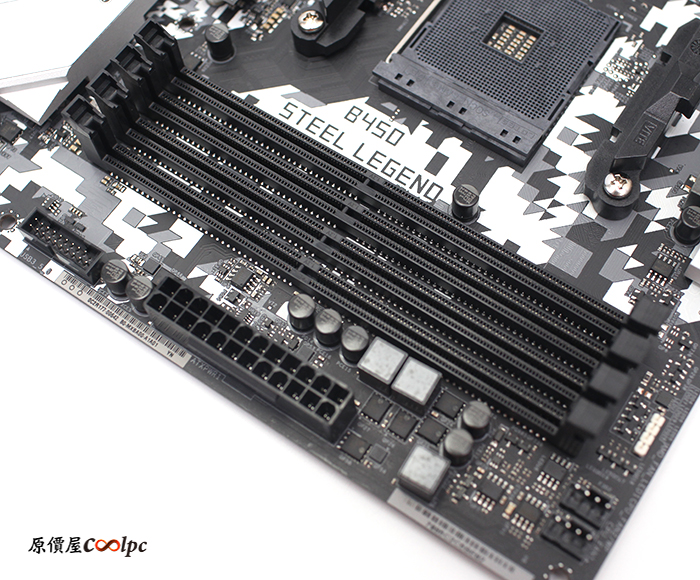

4 DIMM雙通道記憶體設計，最大支援64GB，時脈最高支援DDR4 3533+(OC)。

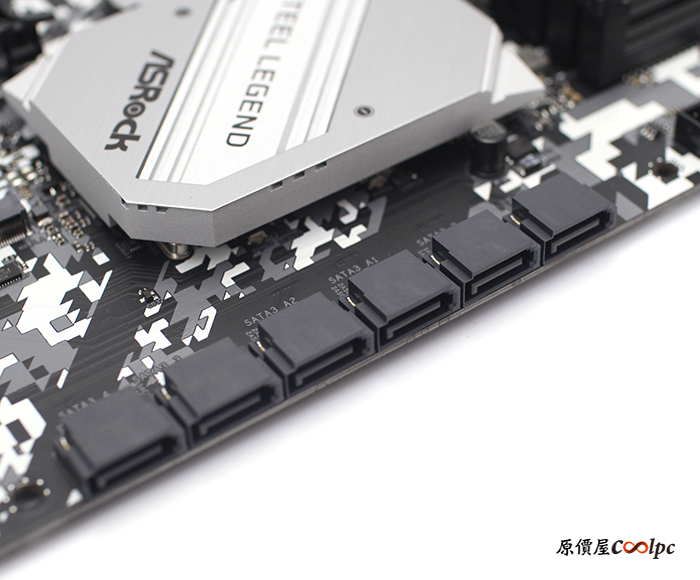

總共6埠SATA介面，4組原生SATA3 6Gb/s，支援RAID 0/1/10，額外提供2組ASMedia SATA3 6Gb/s。
提供2 x PCI Express 3.0 x16 插槽(PCIE1: x16、PCIE4: x4)，其中一組有裝甲強化加持，已經為高階顯卡做好準備，並支援 AMD Quad CrossFireX™ 和 CrossFireX™，另外還有4 x PCI Express 2.0 x1插槽，資源的分配會依使用者處理器不同而有差異，建議先參考官網的資料唷！
提供1組Ultra M.2插槽，支援2230/2242/2260/2280 PCIe模式，並具備全覆蓋散熱片設計，M.2(M2_2)插槽支援2230/2242/2260/2280/22110 M.2 SATA及M.2 PCIe模式。

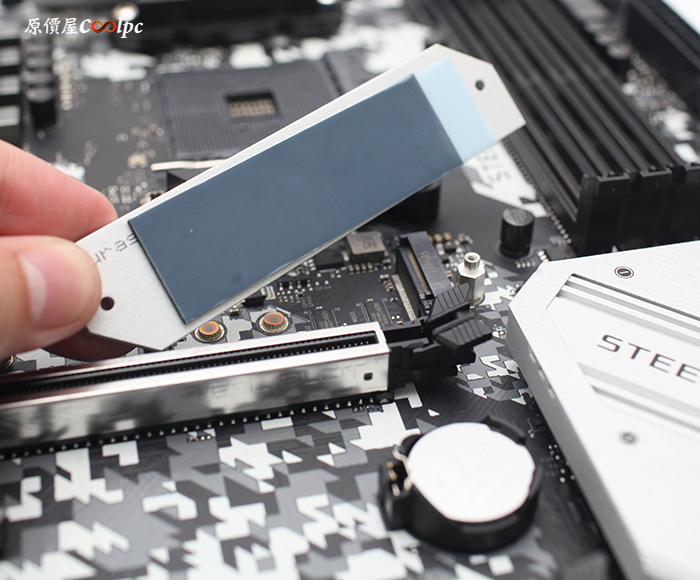

M.2全覆蓋散熱片底下還有一個導熱矽膠設計，幫助M.2更迅速的排熱。

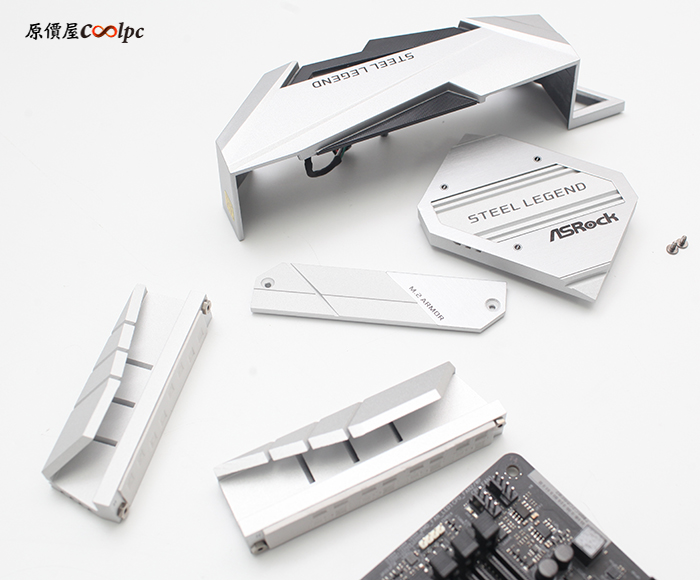

接著就將所有遮罩及Heatsink卸除，看一下晶片用料部分。

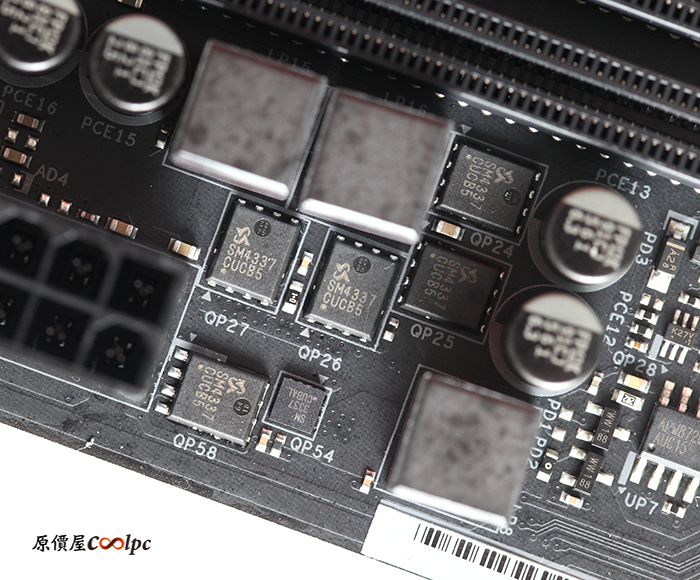

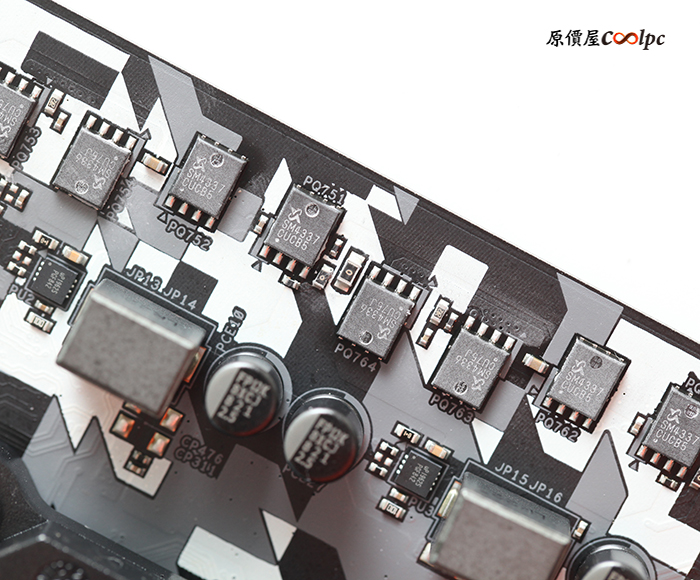

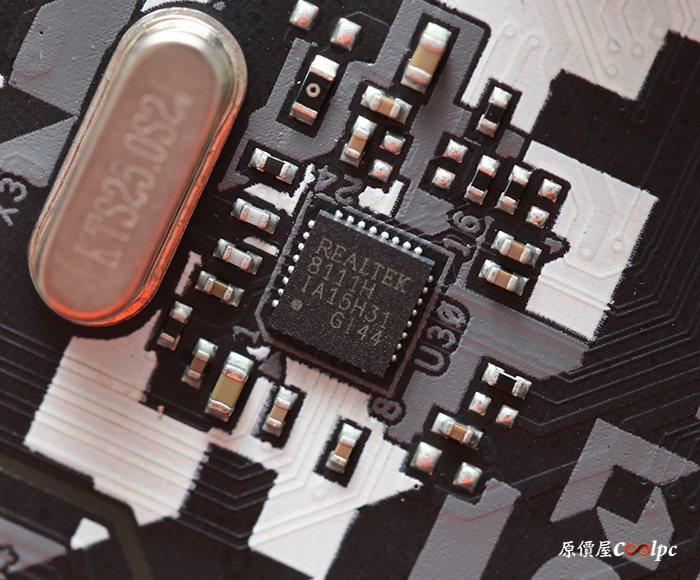

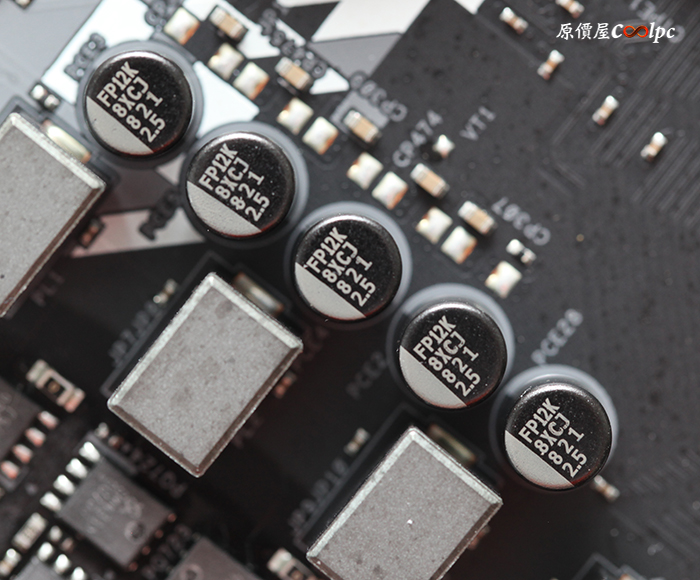

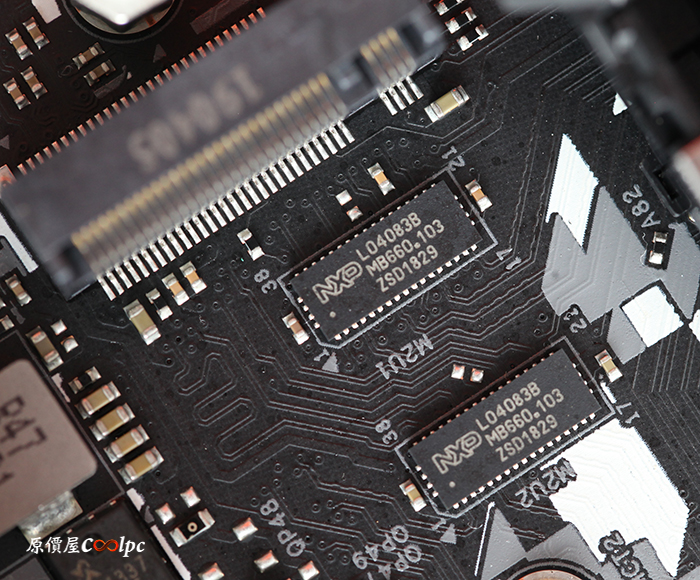

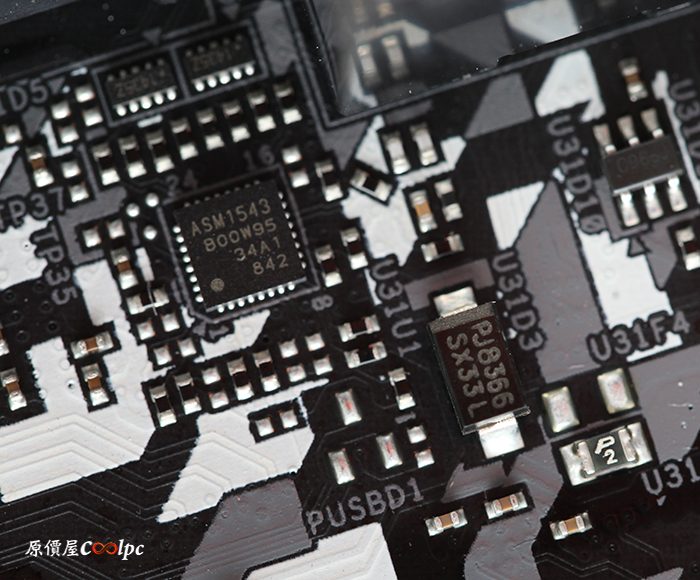

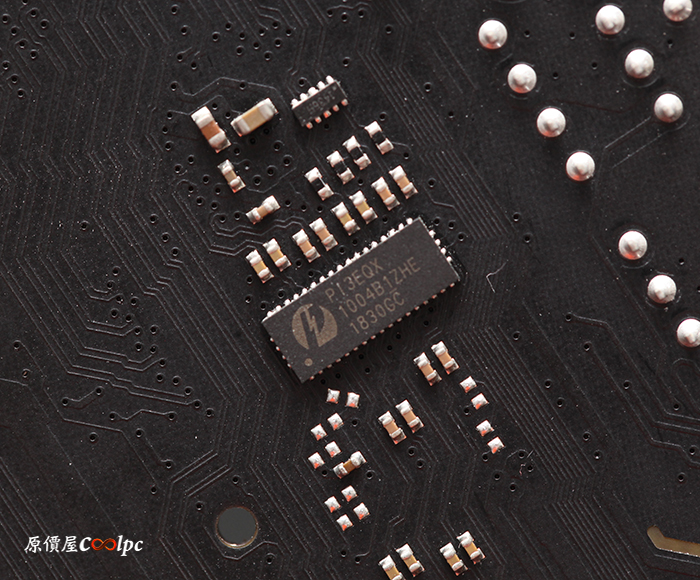

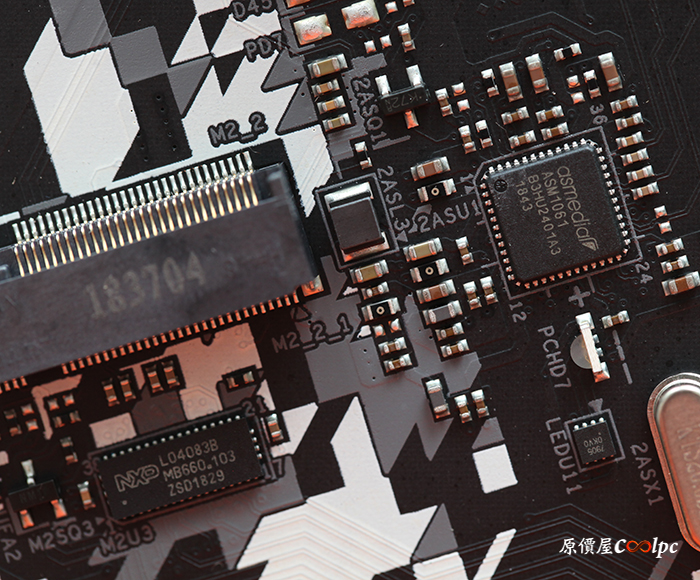

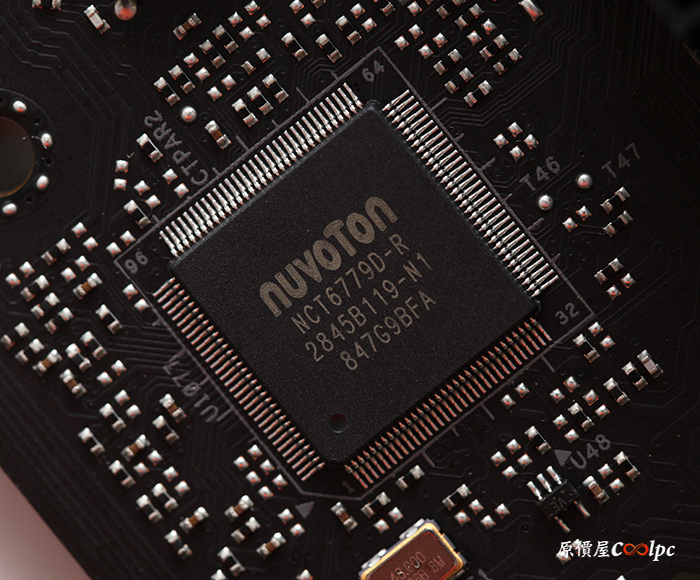

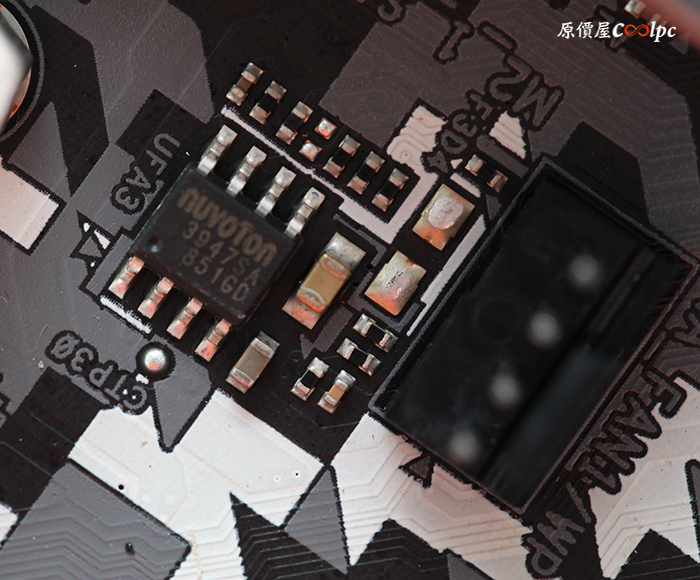

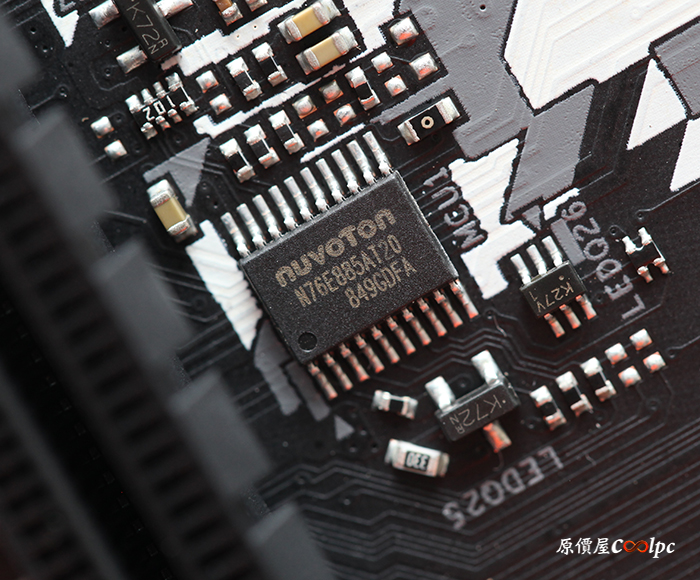

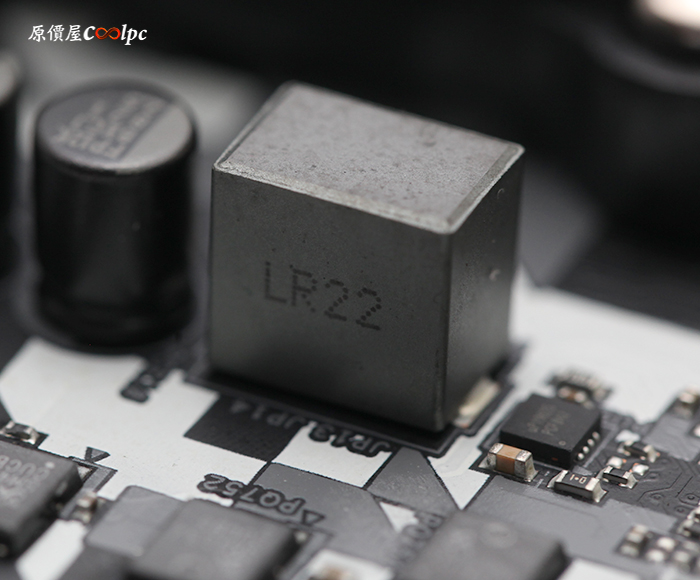

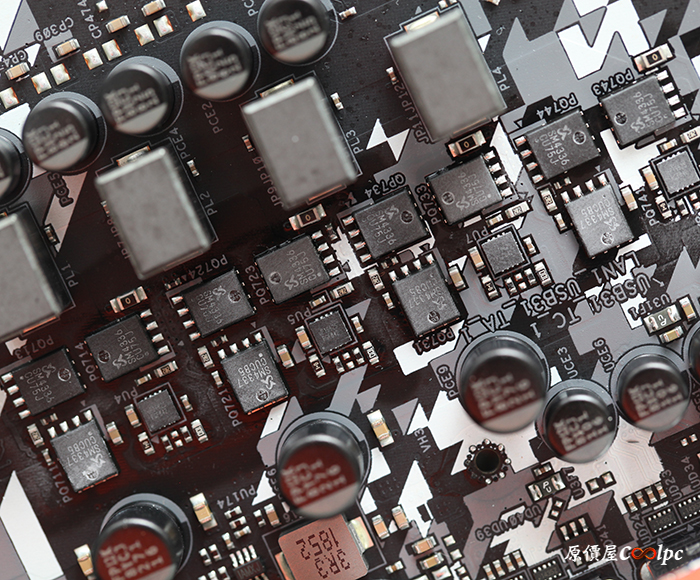

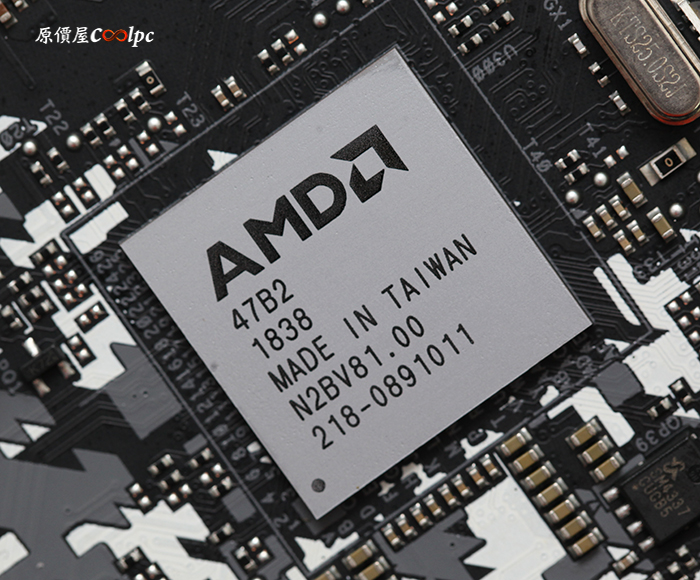

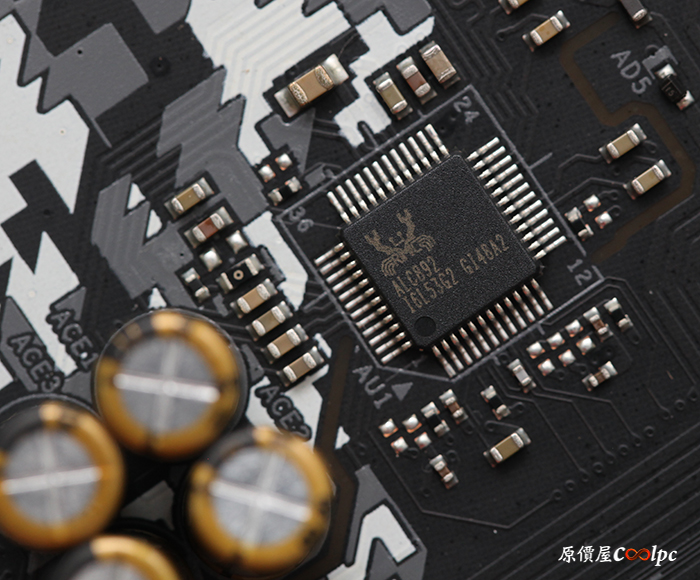

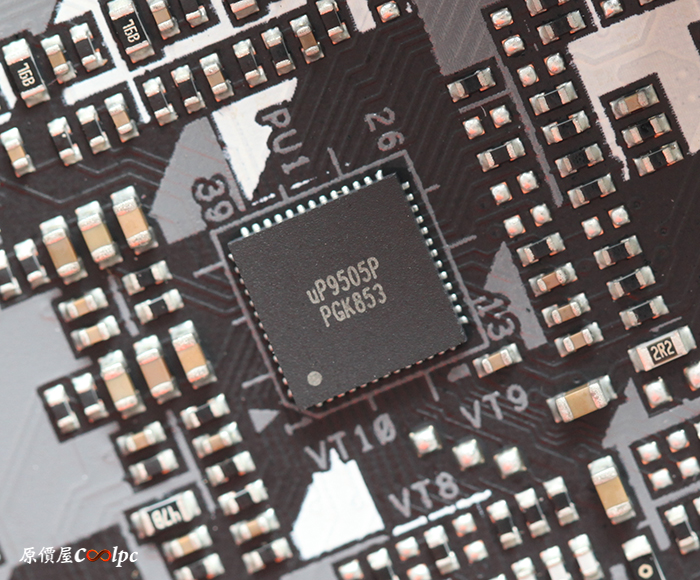

採用B450晶片組，環控晶片使用Nuvoton NCT6779D，使用Realtek ALC892音效晶片，並採用Nichicon日系音效專用電容，再加入音效電路分離設計及鍍金音訊輸出接頭，想必在音效部分一定能有純淨無雜訊的高尚品質，網路使用Realtek RTL8111H Gigabit LAN晶片，使用ASM1543晶片負責Type-C部分，Nuvoton N76E885AT20為RGB LED控制晶片、NXP L04083B為PCIe切換晶片，ASmedia ASM1061提供2組SATA3資源，設置一顆Diodes PI3EQX-1004 USB 3.1 Gen2 訊號中繼晶片，MOSFET使用Sinopower SM4337、SM4336上下排列，uP9505P主控晶片設計、uP1962S倍相晶片，6相(倍相)共12相供電設計，使用LR22電感、Nichicon 12K 黑金電容，提供1組12V RGB插座、1組5V ARGB插座，每一組風扇接有Nuvoton 3947SA IC控制。

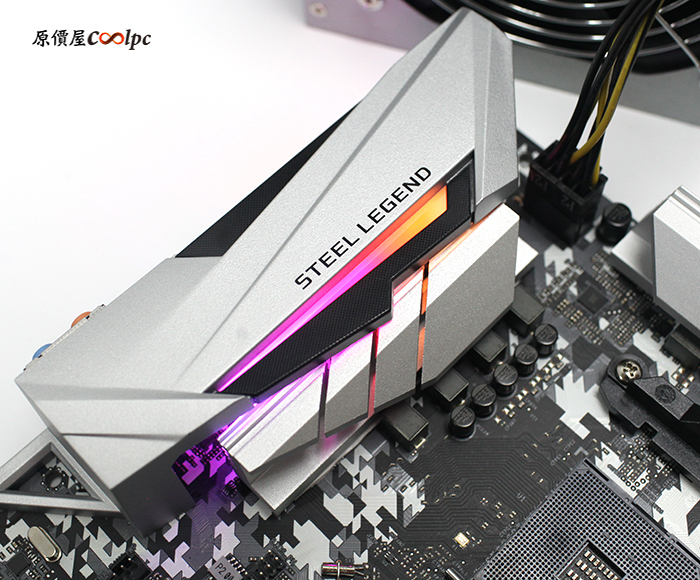

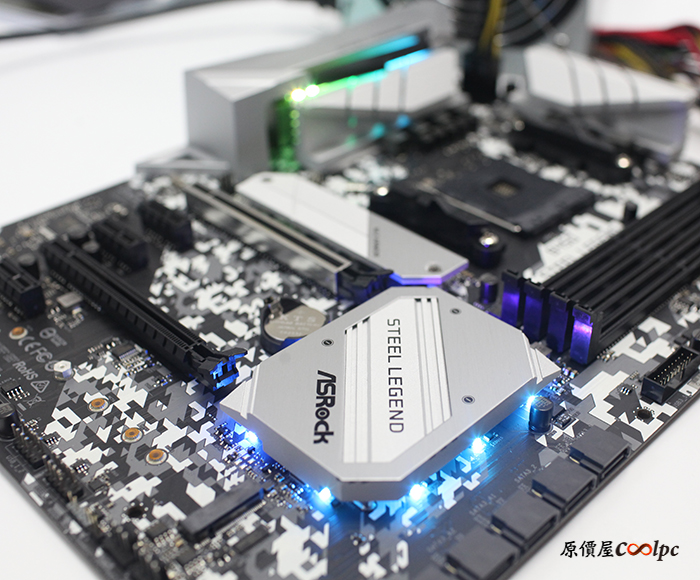

整塊主機板的RGB元素設計在I/O遮罩、Chipset heatsink周圍，配上數位迷彩的PCB板設計，給人滿另類的視覺感受。
ASRock B450 Steel Legend算是各方面都滿出色的主機板，從外觀數位迷彩PCB設計，RGB I/O遮罩+RGB晶片組Heatsink，給予1組5V ARGB插座、1組12V RGB插座並支援Polychrome SYNC燈光同步，讓你想低調同時卻又能很高調的強烈反差，接著散熱部分，具備兩塊大型Mosfet散熱片+全覆蓋M.2散熱片，擴充部分使用4 DIMM雙通道記憶體設計，提供2組M.2 SSD插座，2組PCIe 3.0 x16支援並AMD CrossFireX™、4組PCI Express 2.0 x1插槽，6組SATA埠擴充，I/O配置也不馬虎，除了USB 3.1 Gen2 Type-A及Type-C介面，還提供DisplayPort、HDMI影像輸出孔，最高支援4096×2160@60Hz，具備防雷擊以及防ESD靜電保護，其實就是塊功能性全面的主機板，但他更重要的是能支援未來即將推出的Ryzen 3000系列，即便先買了也不用擔心啦！目前ASRock B450 Steel Legend主機板的售價為$3190(含稅)，價位上看起來還OK，有需要的朋友可到全台原價屋門市購買，或利用線上估價系統下單！
