有著7nm製程、PCIe4.0優勢的第三代AMD Ryzen Threadripper已經有專業電影工作室認可！再加上TRX40平台創造強大I/O資源耀武揚威，這讓I家妒忌但也無力反擊…，現在更帶上ASUS Hyper M.2 x16 Gen4擴充卡，直接再多4顆直通CPU的PCIe Gen4x4 SSD使用！建置NVMe RAID 0將SSD I/O最大化，簡直是如虎添翼啊！反觀i家X299還要多花一筆買VROC Key來啟用NVMe RAID…，AMD這福利對於電影工作室、大數據輸出類型的專業用戶必然是一大幫助！就連同為PCIe 4.0規格的X570平台也坐享其成啦！

ASUS Hyper M.2 x16 Gen4支援4組M.2 PCIe 4.0*4(2242/2260/2280/22110)擴充，僅支援NVMe PCIe規格，設置主動散熱風扇開關、大面積金屬散熱片、硬碟狀態指示燈，裝置總頻寬達256Gbps，相較上一代Gen3 x16版可說是效能倍增！下方開箱測試使用4組Seagate FireCuda 520 1TB建立NVMe RAID 0，TRX40平台跑出18/14.2GB/s讀寫性能，X570平台則跑出18.3/11.7GB/s讀寫性能，兩者的表現都相當亮眼！不僅能當大量I/O資料碟，亦可做為系統碟！更詳細的說明就請往下看開箱吧！

活動內容：
-來原價屋購買ASUS Hyper M.2 x16 Gen4擴充卡$2490(含稅)
-加送ROG敗家之眼背心(信仰無價)

原價屋線上估價系統：
http://www.coolpc.com.tw/evaluate.php

ROG信仰背心就是自信、霸氣，潮！

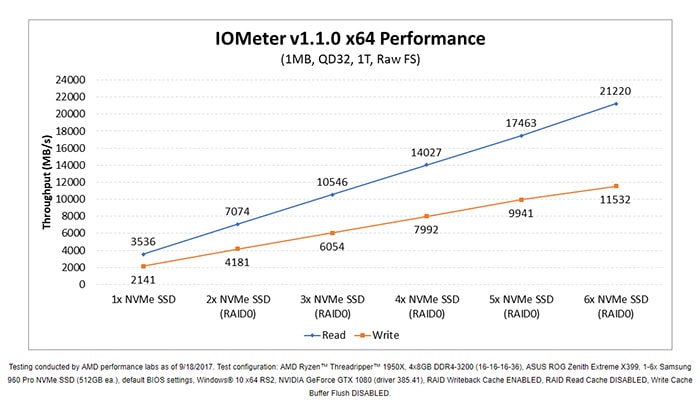

這張圖各位一定有印象，2018年AMD X399平台正夯的時候，就出現了這張讀寫效能測試圖，其實就是透過X399支援NVMe RAID的優勢，6顆Samsung 960 PRO NVMe SSD，建立RAID 0，測試效能達到21.2/11.5/GBs的讀寫性能，這確實是當代工作站平台霸主呀！接著就要帶來新世代ASUS Hyper M.2 x16 Gen4擴充卡的介紹囉！

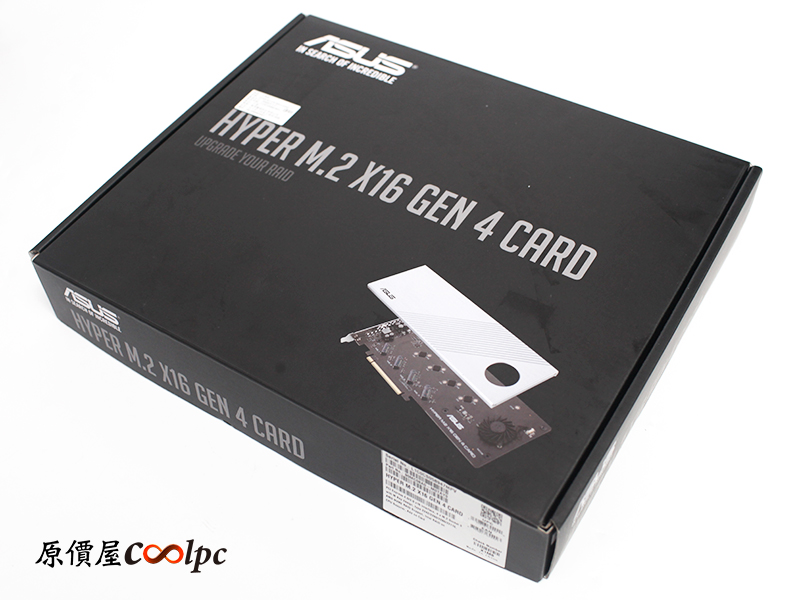

包裝使用全黑設計，正面就印上HYPER M.2 X16 GEN 4 CARD，顯然官方也不想多介紹甚麼，因為專業的都是已經懂了XD，這回Gen4版本除了性能上的晉升外，風扇位置也做了開孔設計，試圖增加氣流量。

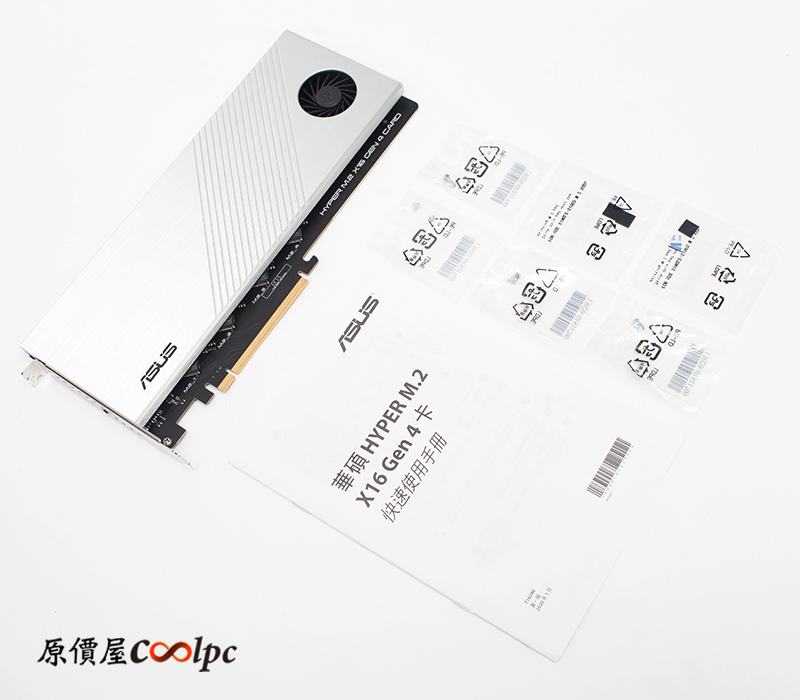

內容物相當簡單，ASUS Hyper M.2 x16 Gen4擴充卡1張、4塊墊片、4組M.2螺絲組、說明書1本！

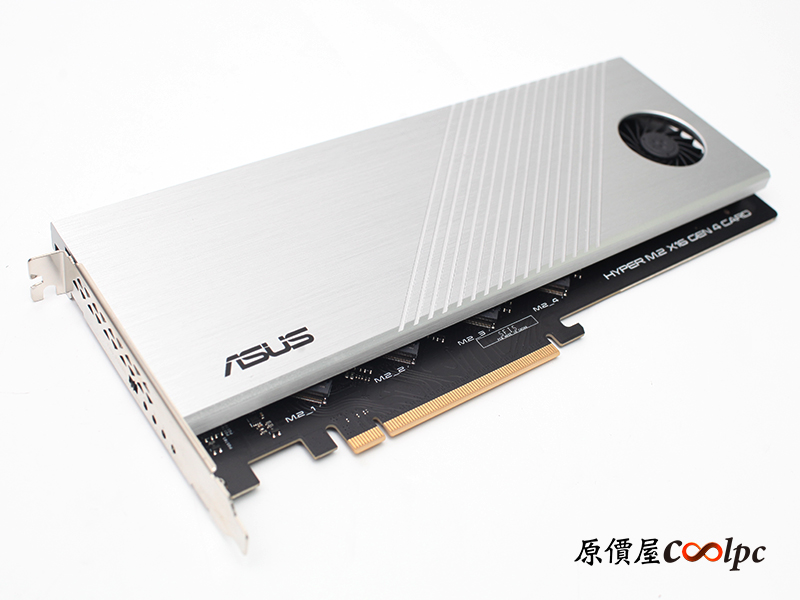

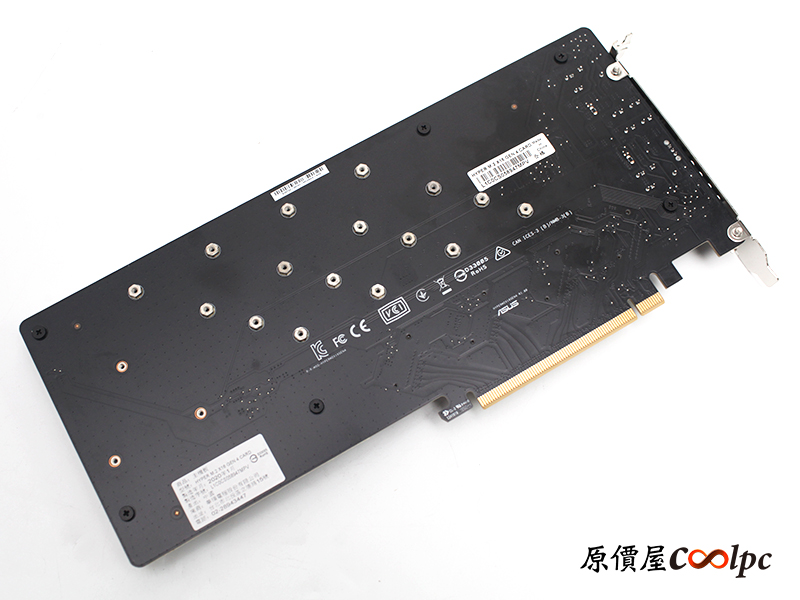

擴充卡長度約27cm、寬度12.2cm、高度1.5cm，就跟一張顯示卡一樣長了阿，為PCIe Gen4 x16規格，總頻寬為256Gbps，共可安裝4組NVMe M.2 PCIe Gen4 SSD！要說他是專為AMD TRX40以及X570平台而生也對，畢竟Intel到現在都還沒有PCIe Gen4…，擴充卡背面則有產品型號、序號貼紙。

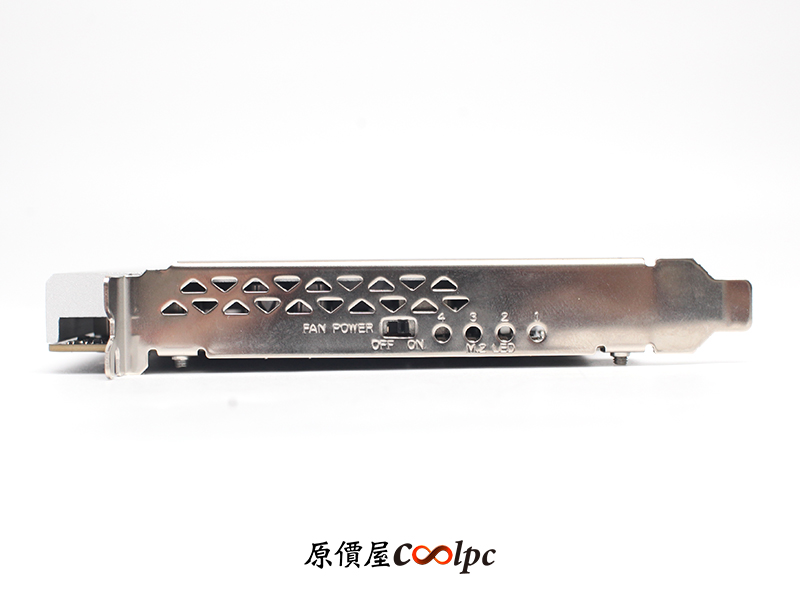

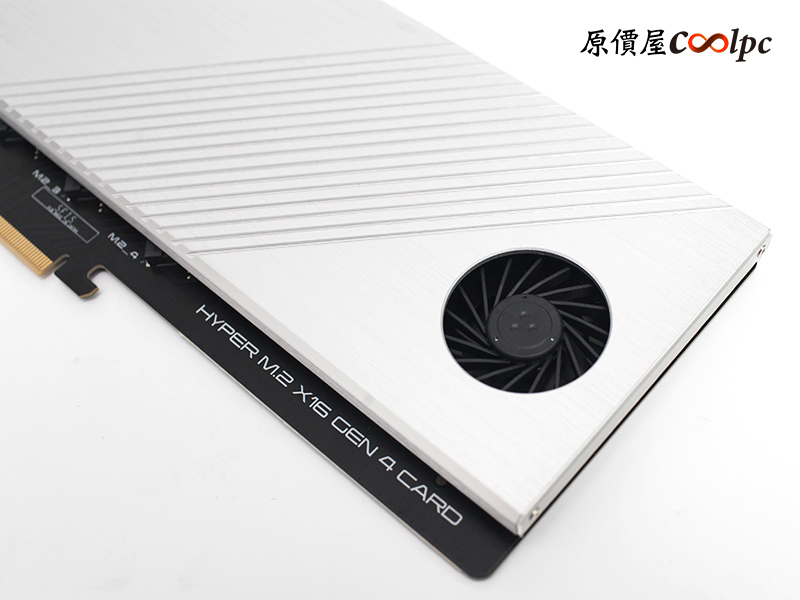

使用大型金屬散熱片以及主動散熱風扇壓制Gen4 SSD溫度，擴充卡後端有多個三角形透氣孔，並提供散熱風扇主動開關，以及4顆硬碟指示燈！

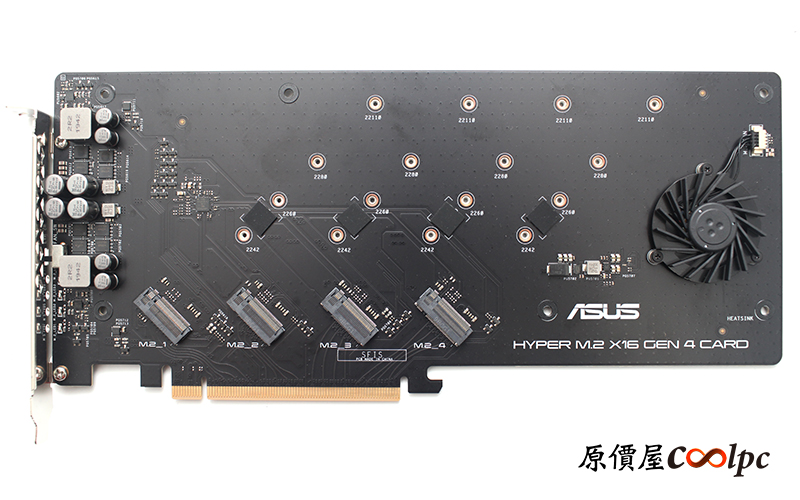

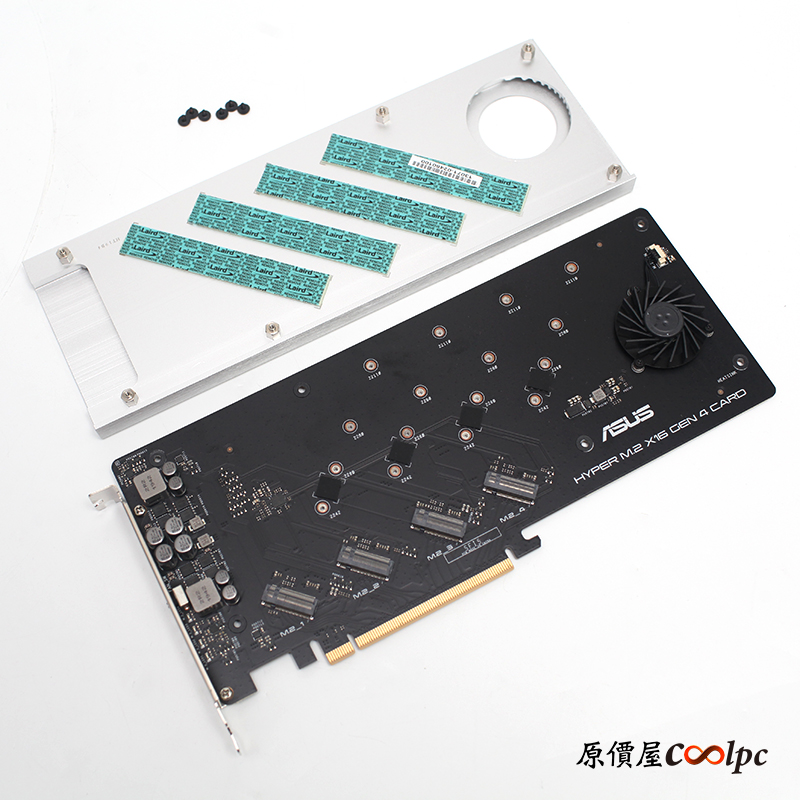

拆開內部，M.2插槽改為斜45度角配置，不曉得對散熱有沒有實質影響，金屬散熱裝置上共有4塊導熱矽膠，讓M.2主控晶片能夠迅速導熱散熱，支援4組M.2 2242/2260/2280/22110 SSD裝置(僅支援NVMe PCIe規格)，支援PCIe 4.0並相容3.0。

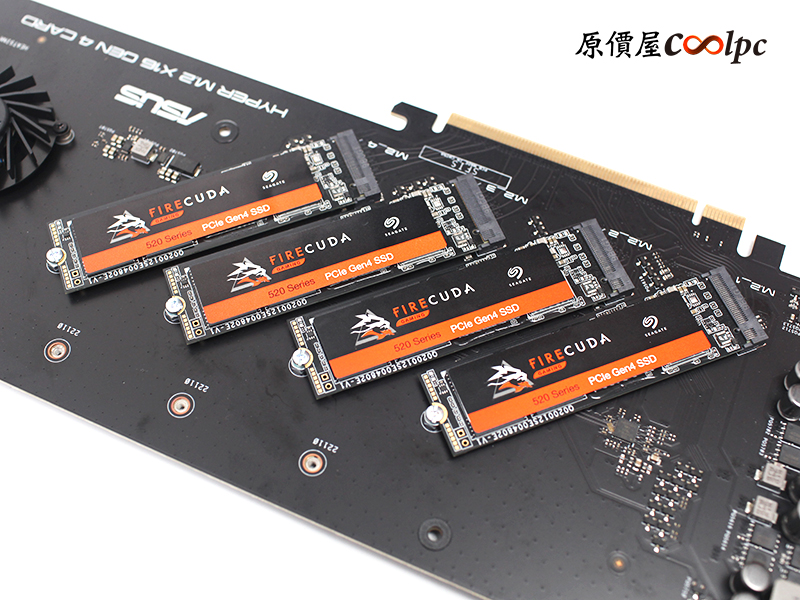

需要注意的是擴充卡已經有配置散熱裝置，因此M.2 SSD就僅限用無散熱片的版本唷，否則會無法安裝金屬散熱器，這回測試我們就直接拿出4條Seagate FireCuda 520 1TB M.2 SSD，PCIe Gen4x4規格，單顆讀寫速度達5000/4400MB/s！

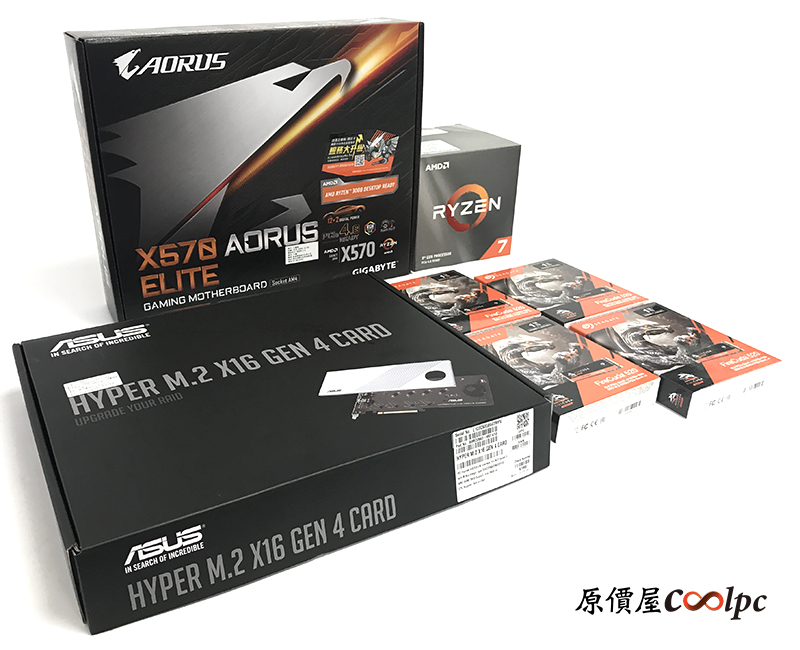

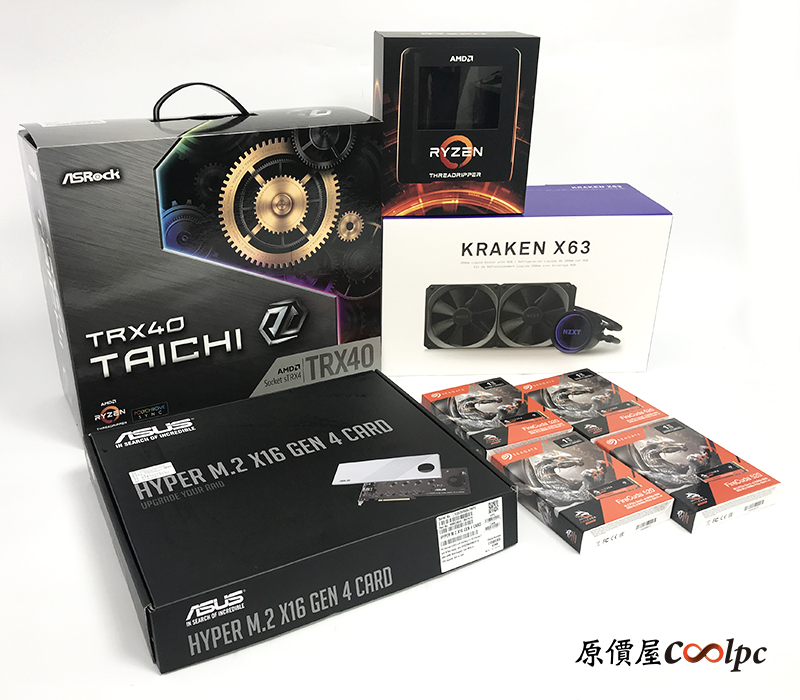

既然是標榜PCIe Gen4效能，那我們就準備一個工作站TRX40平台、一個是主流市場X570平台來運行看看。

-TRX40平台規格：
CPU：AMD Ryzen TR 3990X
CPU Cooler：NZXT Kraken X63(280mm)
MB：ASRock TRX40 Taichi
RAM：G.SKILL Trident Z RGB DDR4-3200 8G*4
SSD：Seagate FireCuda 520 1TB*4、SATA 60G
VGA：NVIDIA RTX2060
POWER：80PLUS GOLD Modular 850W
OS：Windows 10 Pro 64bit(1909)

-X570平台規格：
CPU：AMD Ryzen 3700X
MB：GIGABYTE X570 AORUS ELITE
RAM：G.SKILL Trident Z RGB DDR4-3200 8G*4
SSD：Seagate FireCuda 520 1TB*4、SATA 60G
VGA：NVIDIA GTS450
POWER：80PLUS GOLD Modular 850W
OS：Windows 10 Pro 64bit(1909)

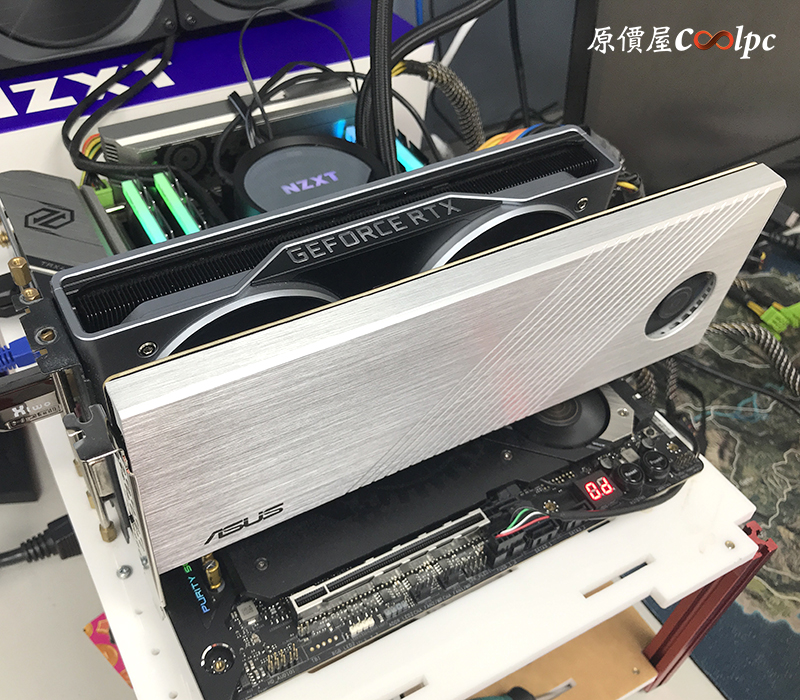

這張全銀擴充卡的斜切造型真是超有質感的！而擴充卡本身是PCIe Gen4 x16規格，加上是安裝4組Gen4x4 SSD，因此必須要裝在完整的PCIe Gen4 x16通道上，才能4張卡都偵測到唷！

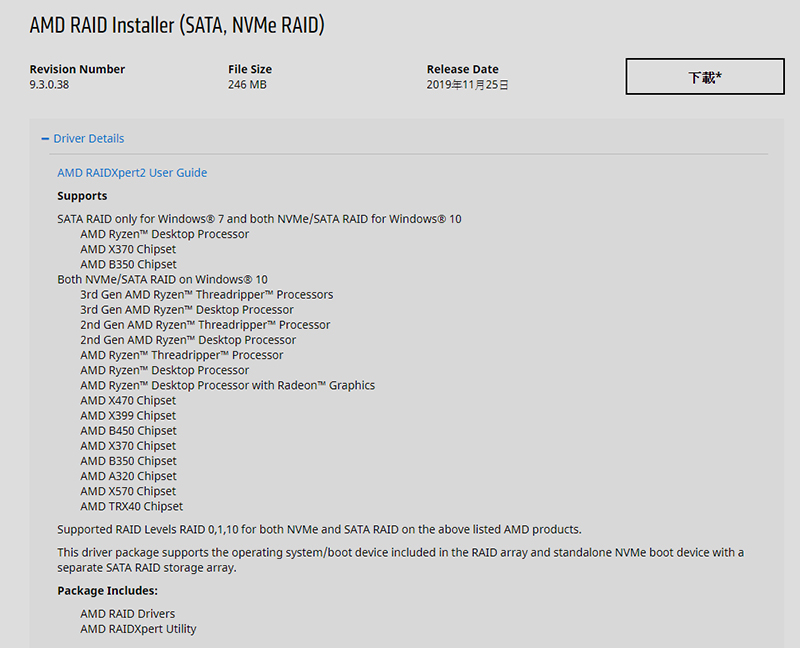

AMD NVMe RAID技術，可以當作開機碟使用，也可以當作高速資料碟使用，不論是哪種用途，都要先到AMD官網下載所需的NVMe RAID驅動(點我前往官網下載)。

當作開機碟安裝Windows 10的方法，在先前ASUS Hyper M.2 Gen3 x16的開箱中有教學了>>想了解詳情就點我前往觀看囉！<<，這邊就不多贅述，這篇就將NVMe RAID當作高速資料碟使用。

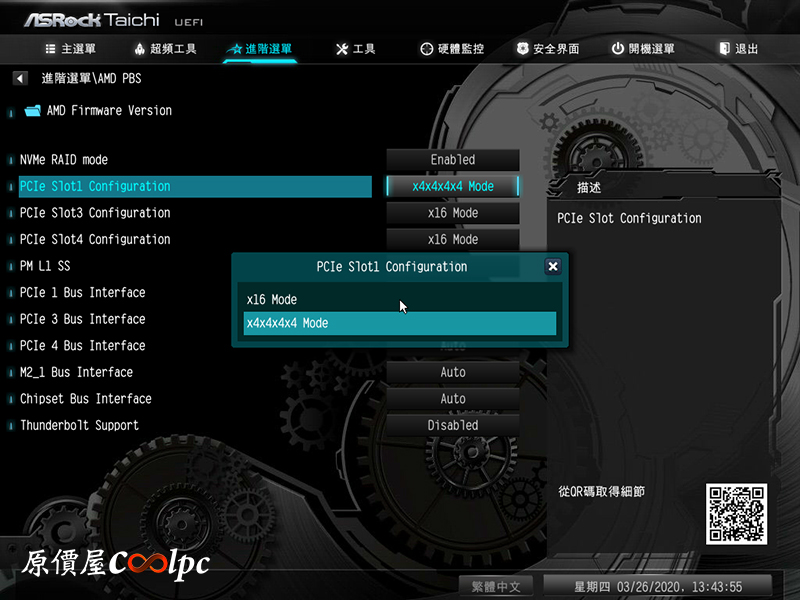

以ASRock TRX40 Taichi為例，進入BIOS進階選單中的AMD PBS選項，將NVMe RAID mode設定成Enabled，接著須將PCIe資源從x16改成x4x4x4x4 Mode，對應的就是擴充卡內的4張M.2 PCIe Gen4x4硬碟，你的擴充卡是裝在哪一條PCIe上就改哪一條的設定，當初測試我是裝在PCIe slot1上，所以將PCIe slot1設定成x4x4x4x4 Mode，修改完畢後先儲存BIOS並重新開機。

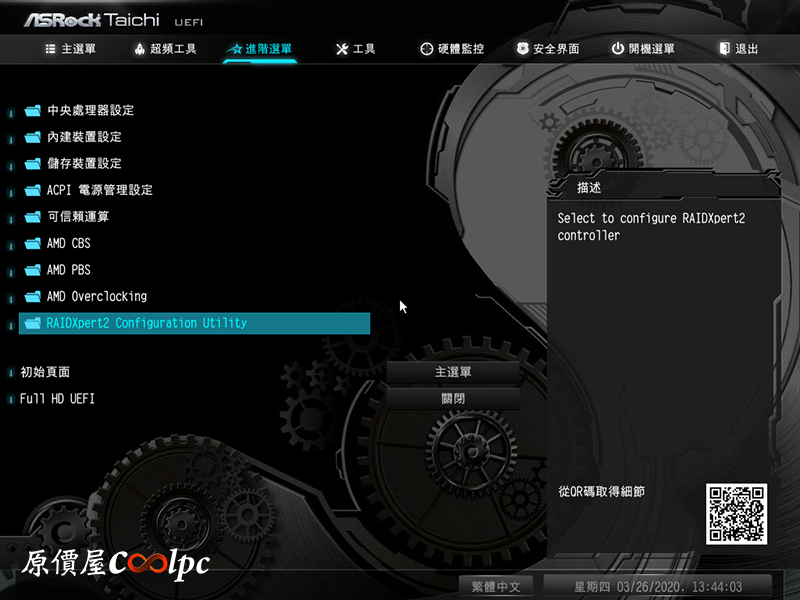

接著再進入BIOS的進階選單，可以發現多了RAIDXpert2 Configuration Utility。

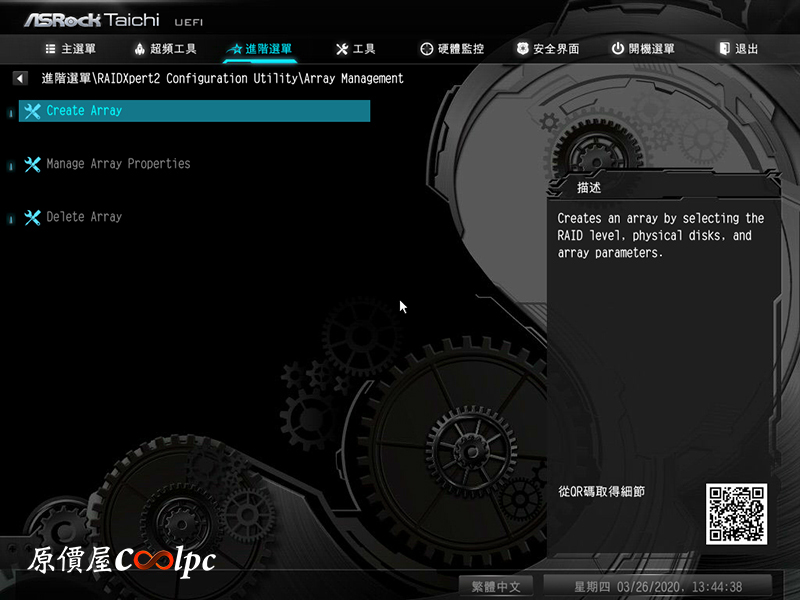

進去就可以選擇Create Array來建立磁碟陣列。

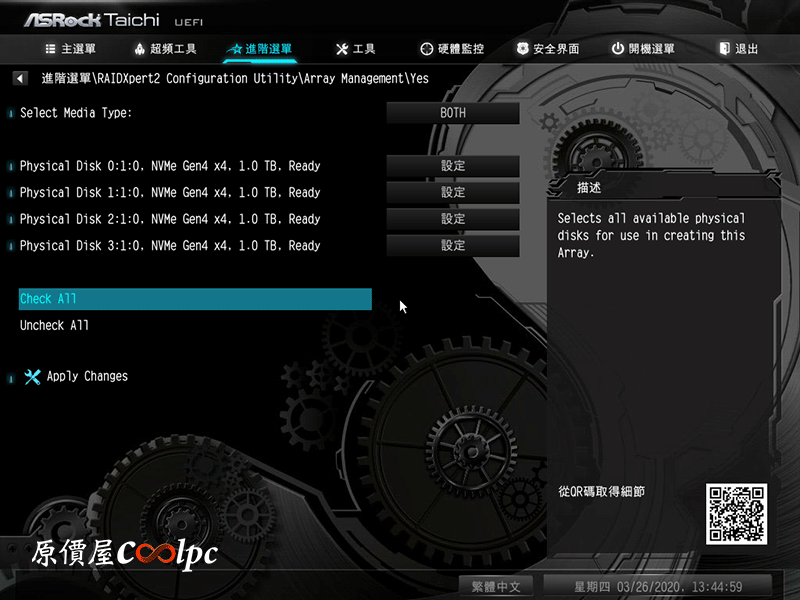

追求高效能就直接選RAID 0模式，並進入Select Physical Disks選擇4顆NVMe SSD，設定好Cache後就可以Apply Array建立RAID 0磁碟陣列囉，接著就儲存並重新開機啦！

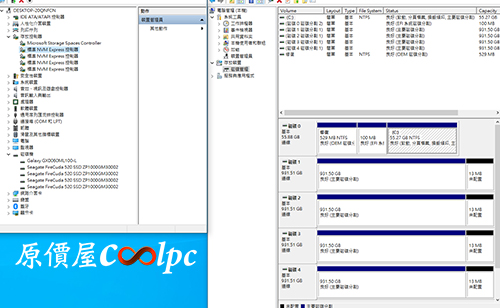

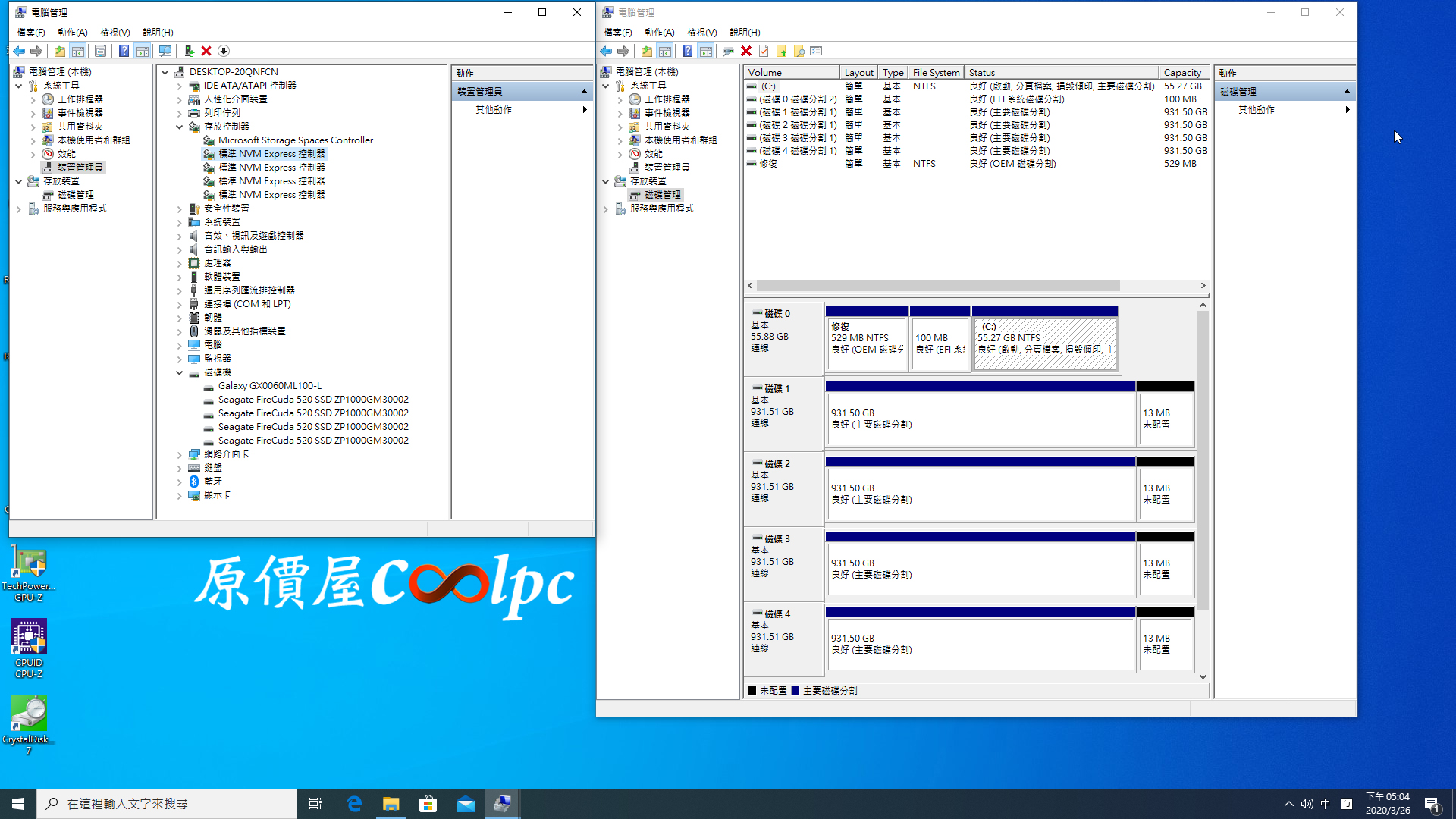

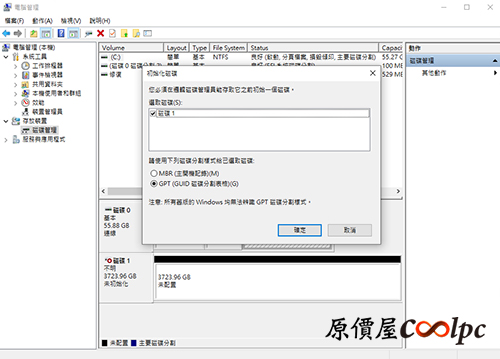

因為我的60G SATA SSD本來就裝好了新系統，還沒有打入AMD NVMe RAID驅動，所以你會發現怎麼變成四顆分開的？這邊有個重點，如果你是想要四顆分開使用，變成多4顆1TB的使用模式，那就去磁碟管理把NVMe SSD刪除之後重新格式化即可，不需要裝RAID驅動。

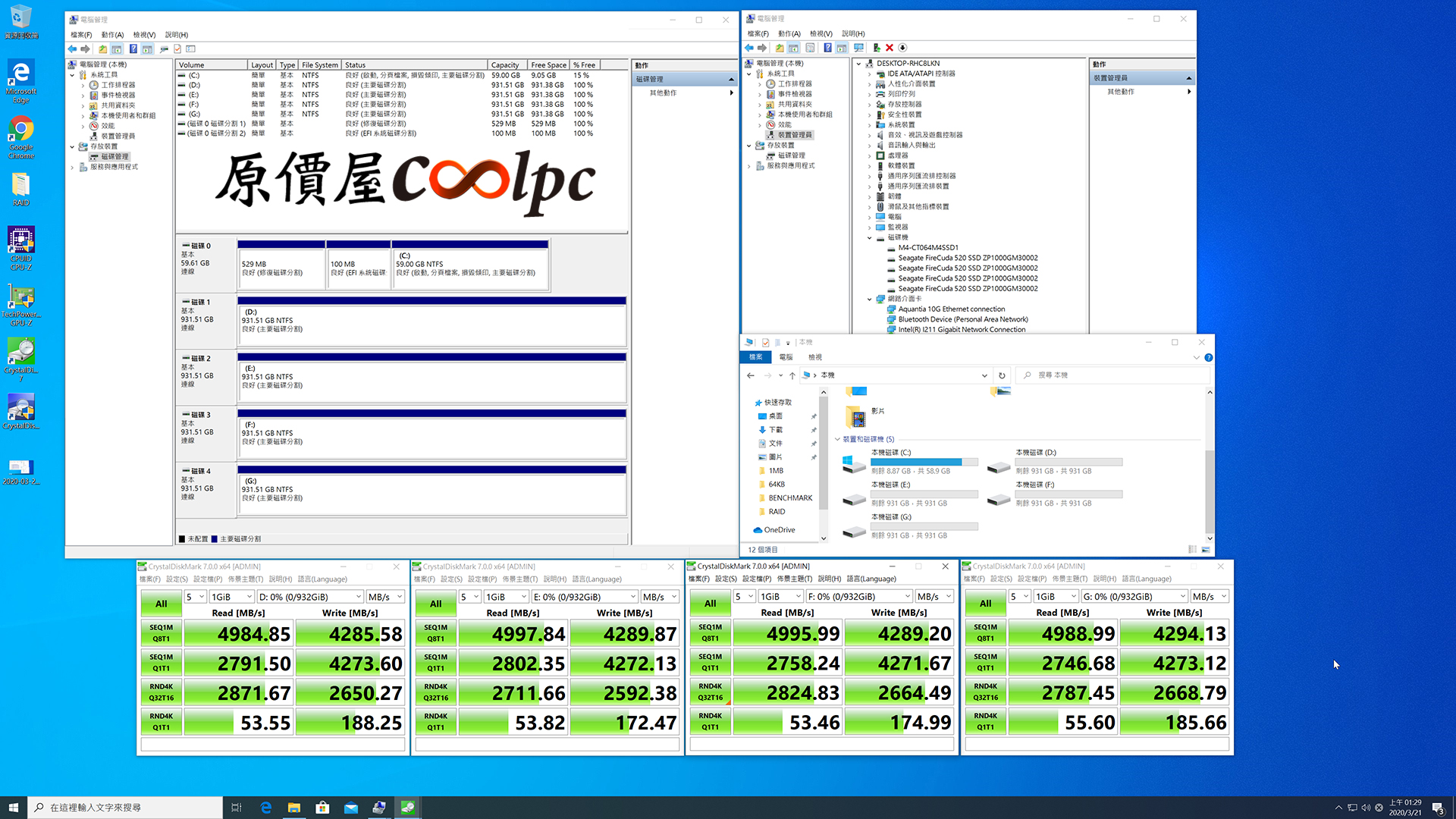

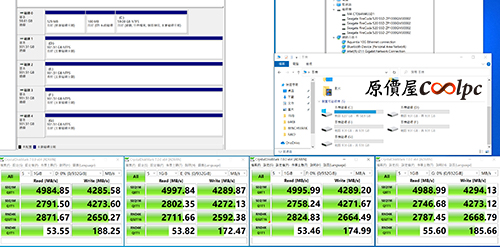

(點圖放大)前一篇Gen3的文章有網友提問，是否可以不做RAID，將擴充卡的4顆SSD獨立使用，這個疑問我在這篇也順便測試了，可以順利抓到4顆硬碟，也可以正常格式化，順手做了CrystalDiskMark讀寫性能測試，效能也有完整發揮！根據我實測是OK沒問題！

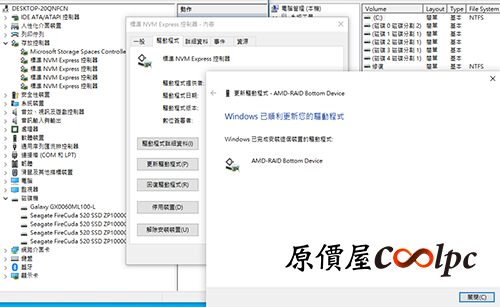

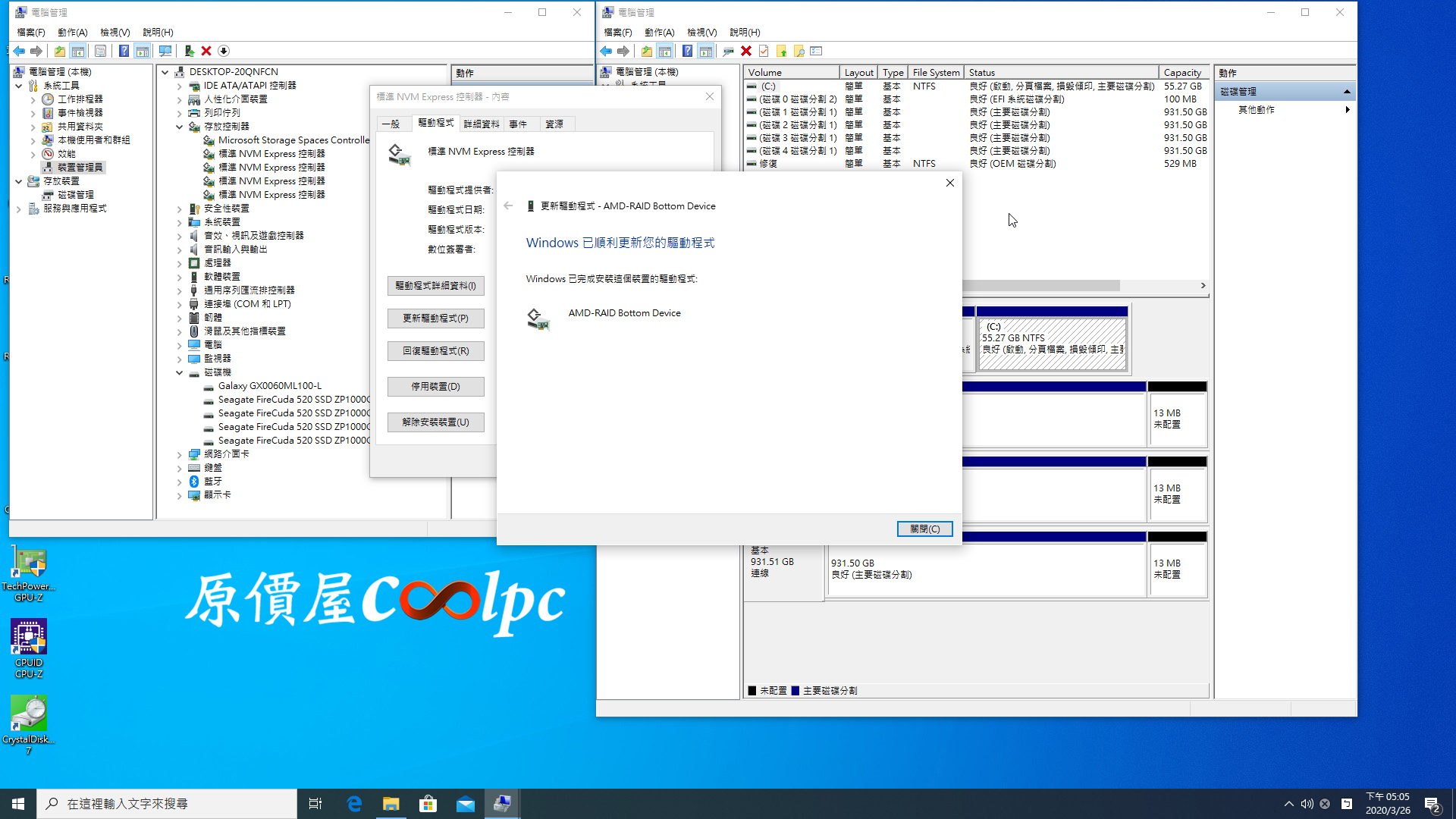

(點圖放大)在裝置管理員中的存放控制器，可以看見有4個標準NVM Express控制器，其實這就是那4張NVMe SSD的控制器，由於還沒打入RAID驅動所以會散成4顆硬碟，只要將4個NVM Express控制器更新驅動成AMD RAID Bottom Device(NVMe RAID驅動中的rcbottom資料夾)即可，改完就重新開機。

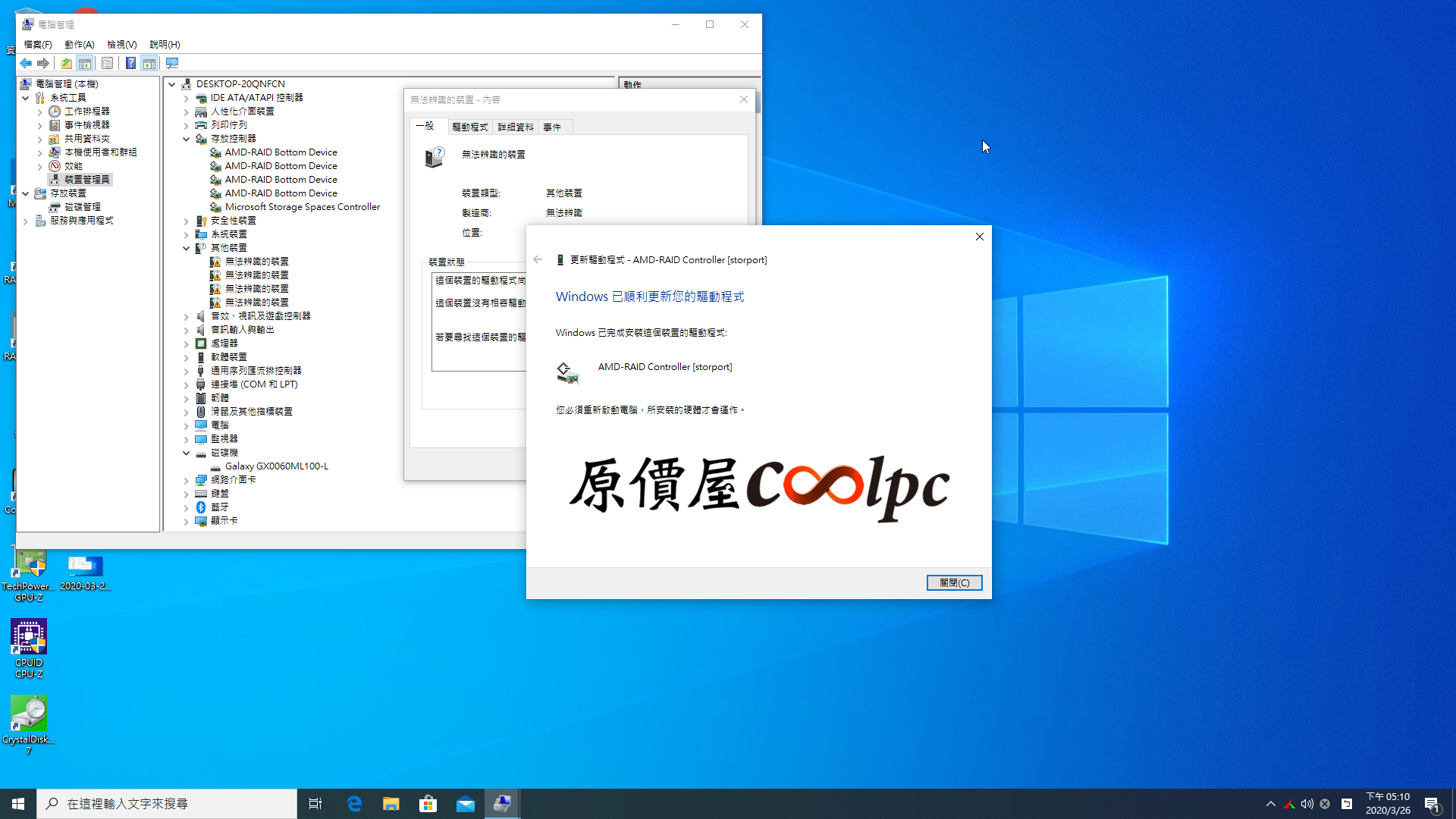

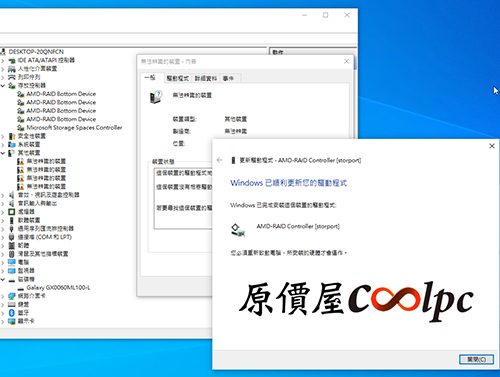

(點圖放大)重新開機後，裝置管理員會多出4個無法辨識的裝置，將裝置更新驅動成AMD RAID Controller(NVMe RAID驅動中的rcraid資料夾)，4個都更新好就重開機。

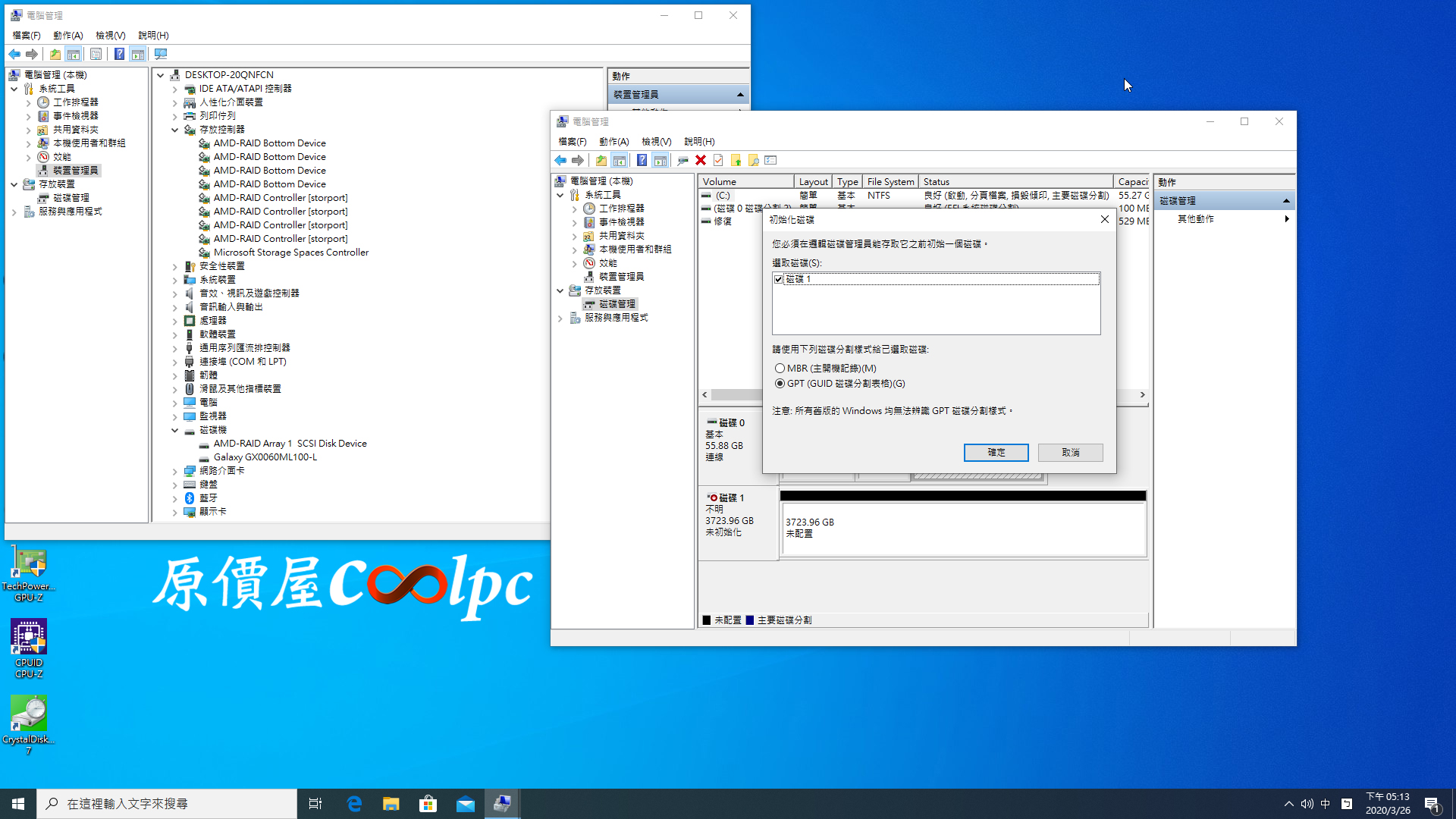

(點圖放大)再次進入系統後，就可以發現NVMe RAID驅動已經成功安裝，並且在磁碟機多出AMD RAID Array 1，也就是一開始建立好的4顆RAID 0，總容量為4TB。

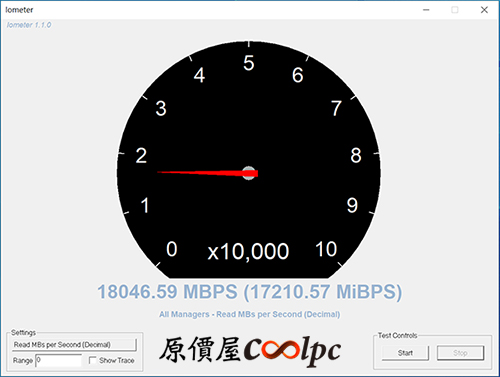

(點圖放大)建立RAID 0後，透過IOMeter 1.1.0進行測試，參數為1MB SEQ 100% Read QD32 1T，經過5分鐘的測試，Read讀取性能為18GB/s，比起Gen3版本有大幅度的提升，性能大解放阿！

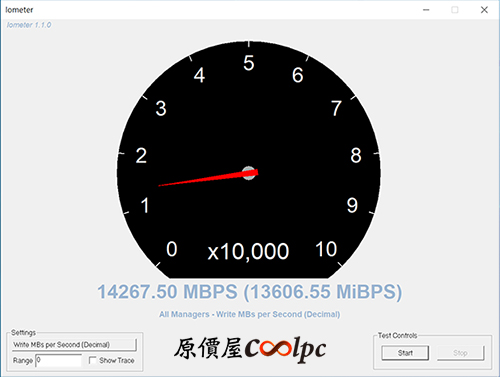

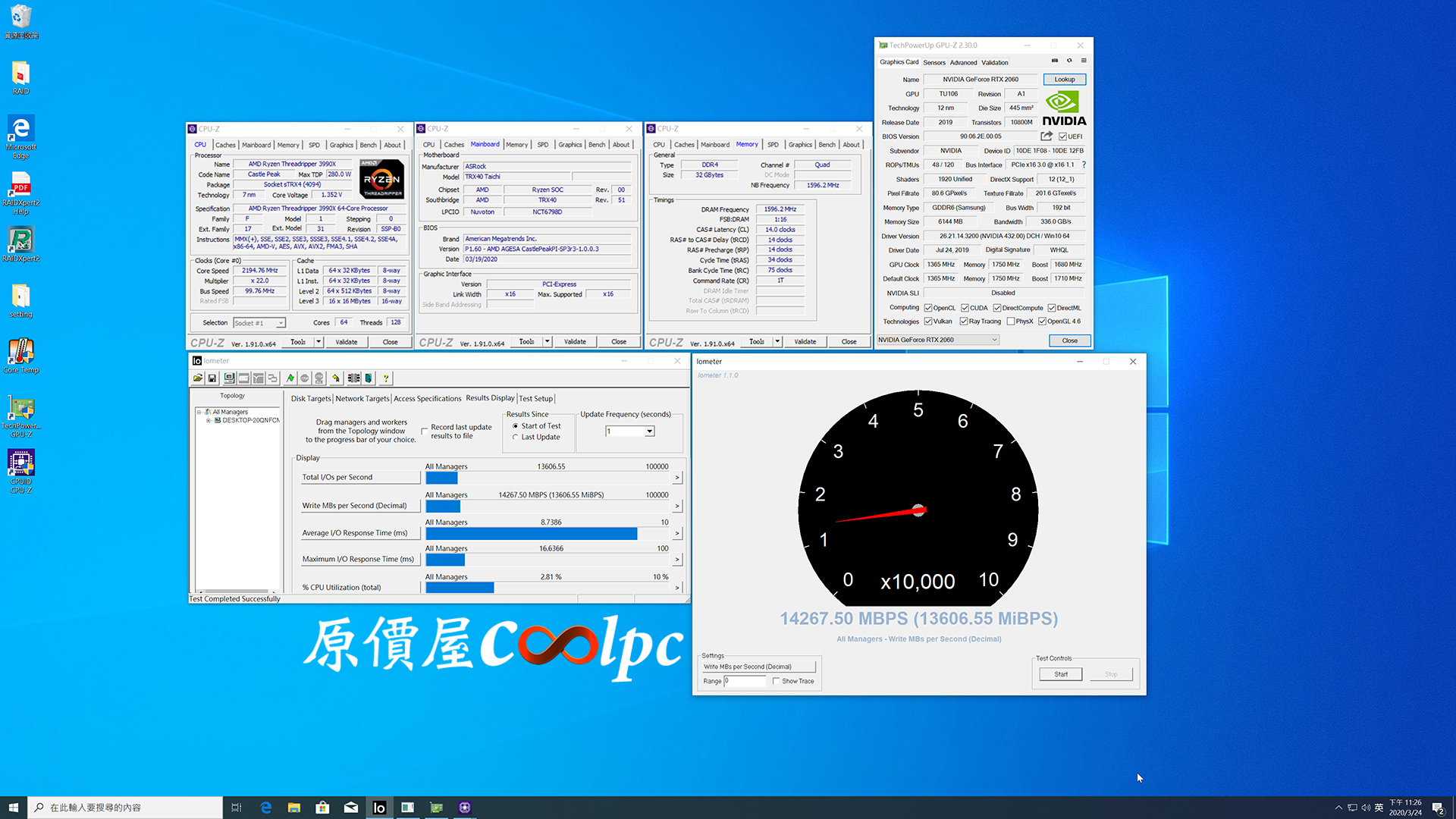

(點圖放大)這一次來測試Write寫入性能，參數為1MB SEQ 100% Write QD32 1T，一樣5分鐘測試，寫入性能為14.2GB/s，強大的讀寫性能相當適合影片剪輯工作者使用！

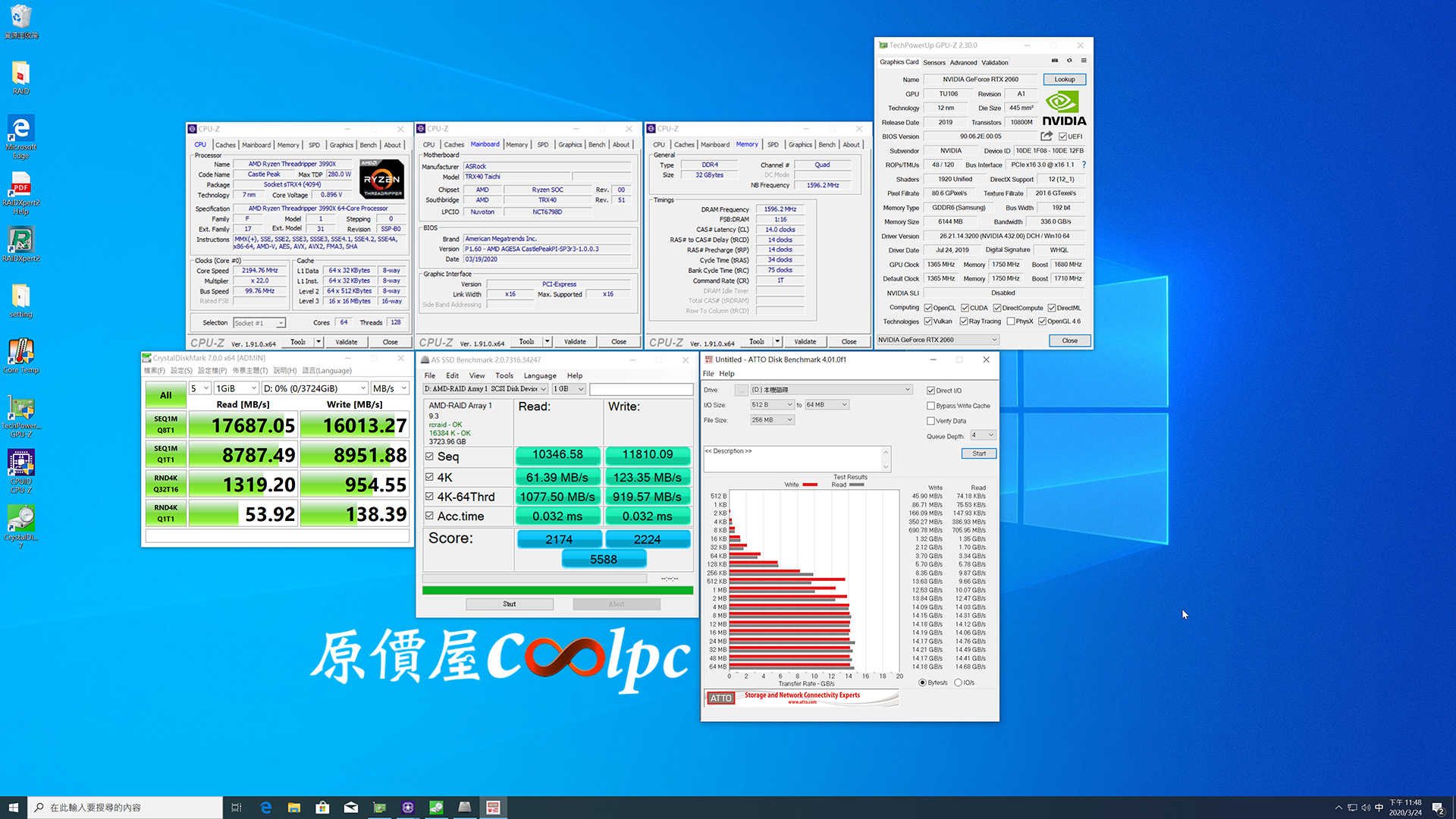

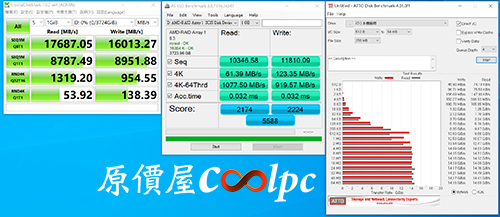

(點圖放大)CrystalDiskMark、AS SSD Benchmark、ATTO Disk Benchmark測試結果。

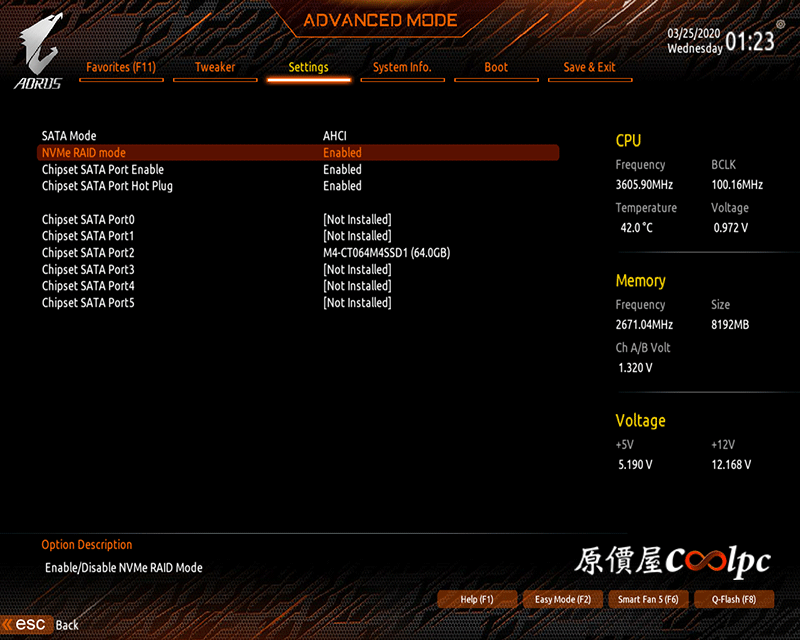

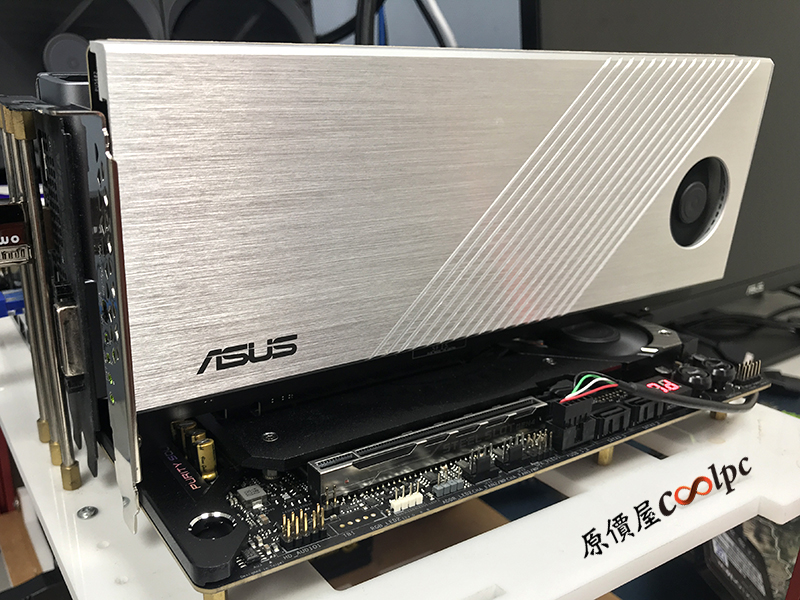

X570系列就以GIGABYTE X570 AORUS ELITE為例，因為通道資源分配的關係，ASUS Hyper M.2 x16 Gen4擴充卡只能安裝第一條PCIe x16通道上，顯示卡安裝晶片組的PCIe Gen4x4通道上，就能同時使用囉！第一步一樣先進BIOS開啟NVMe RAID模式、調整PCIe x16改為x4x4x4x4模式運行，接著重新開機。

比較不建議安裝APU處理器，除了3200G/3400G是提供PCIe 3.0之外，還會因為內顯吃走x8的PCIe資源，導致PCIe x16僅剩下x8資源，裝上擴充卡最多也只能抓到兩顆SSD，實用性較低一些。

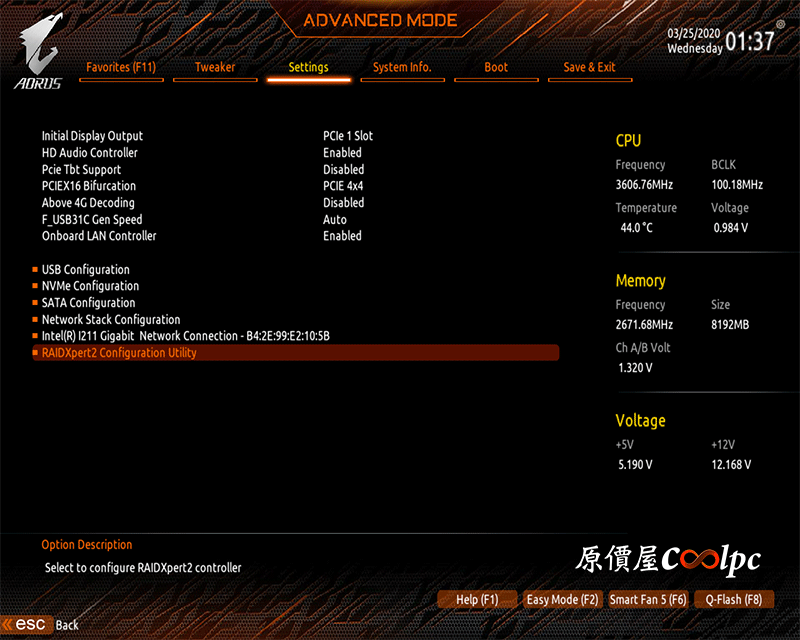

重新進入BIOS後，一樣進入RAIDXpert2 Configuration Utility來設定RAID模式即可。

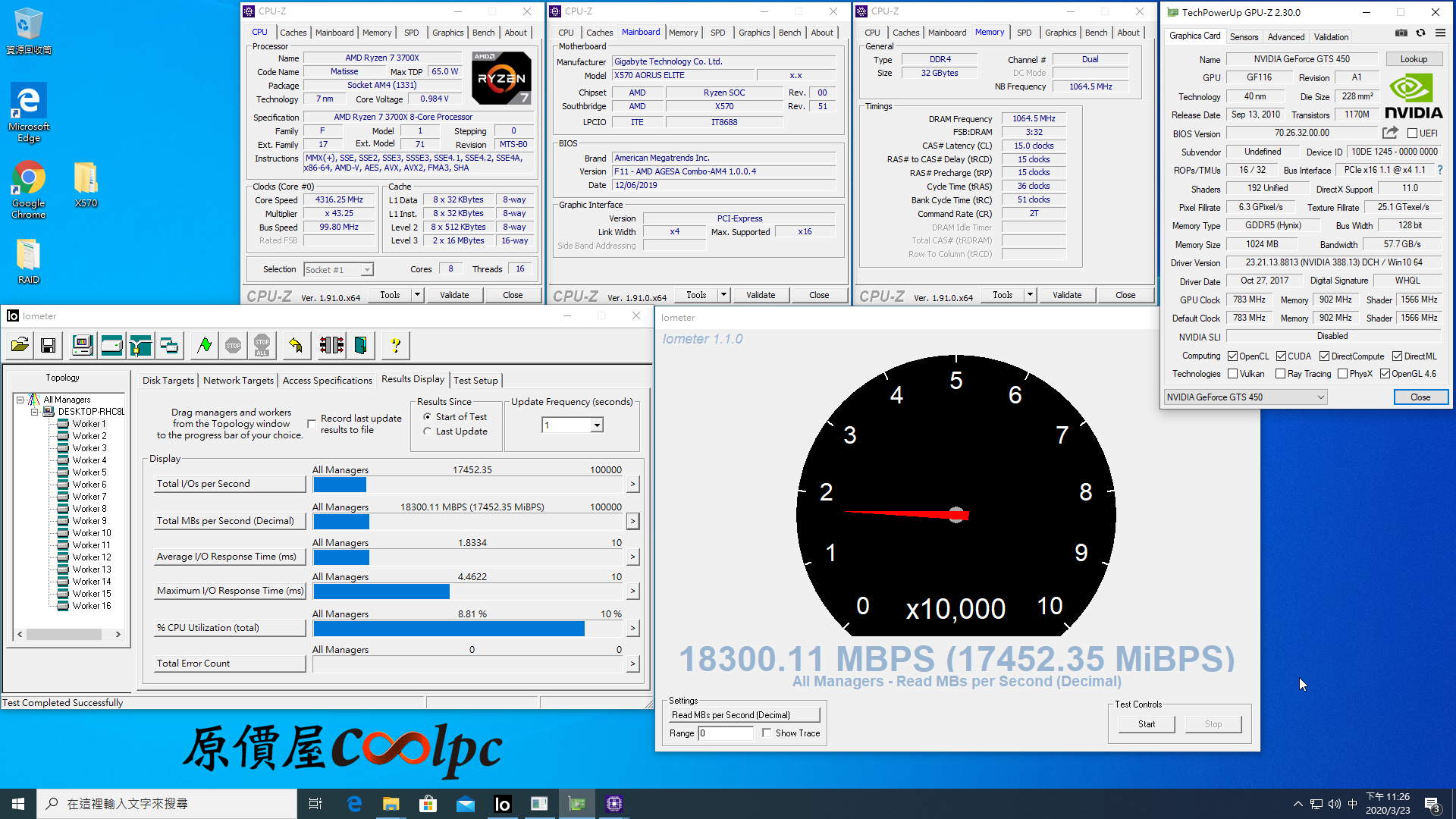

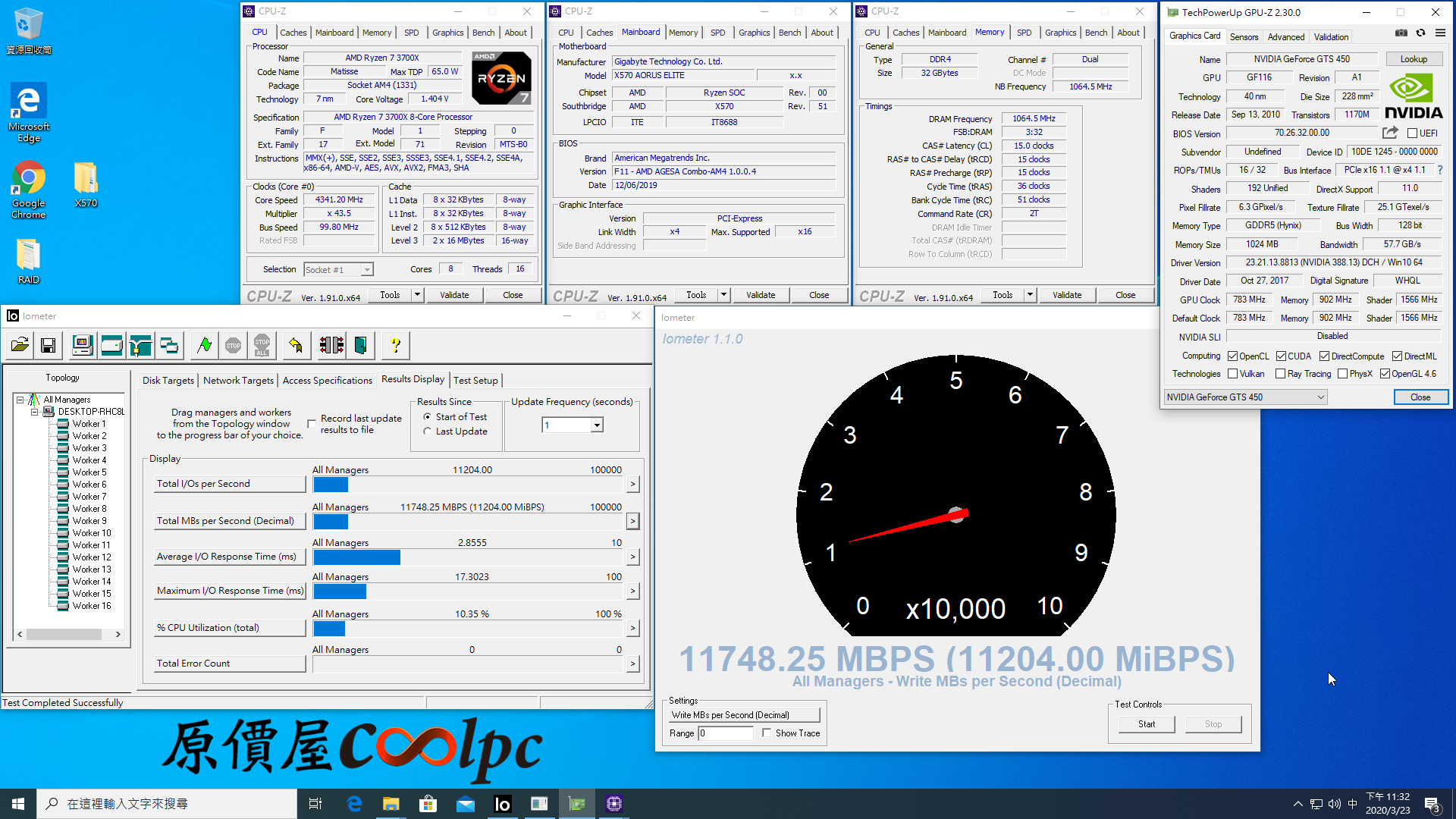

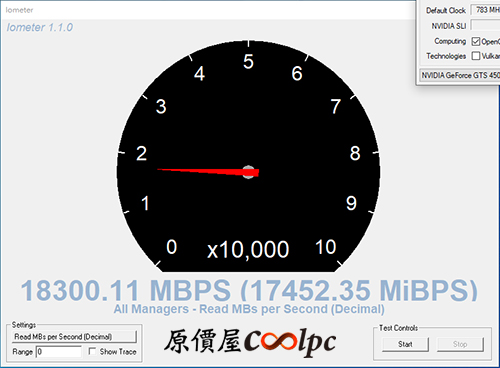

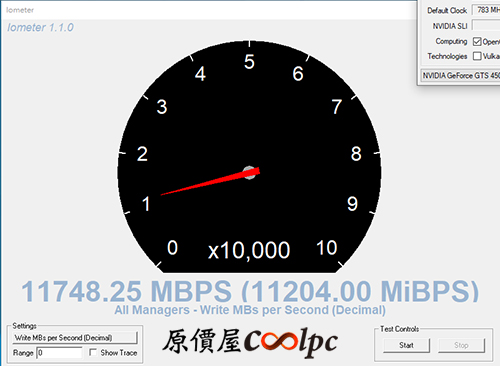

(點圖放大)同樣都是PCIe 4.0的資源，利用ASUS Hyper M.2 x16 Gen4擴充卡建立RAID 0後，用IOMeter 1.1.0進行測試，參數為1MB SEQ 100% Read QD32 1T，測試5分鐘，讀寫性能為18.3/11.7GB/s，WOW，那就表示X570平台真的也適用！

以上純屬測試分享，測試皆使用當時最新版BIOS、最新版Windows 10 Pro(1909)，若因不同的板卡導致測試數據不同請逕洽原廠，畢竟是新登場的產品！也許需要透過BIOS更新來合併頻寬或區隔頻寬資源。
