【開箱】化繁為簡,玩美的”集線”!海韻ARCH Q503機殼 +CONNECT DGC-750電源組合。

NT$6,990

@2022/08/19 ,11:52

這回同樣是由海韻所推出的「ARCH Q503機殼」,內部整合CONNECT DGC-750電源供應器,把最容易造成機殼雜亂的電源線材做特規處理,並且有獨家模組化集線器,只需要把線插上就很整齊,對於整線苦手或是追求極致美感的玩家來說又是一大福音。當然這咖ARCH Q503不只是單靠特規電源出來混,本身的擴充性還是很出色…

分類: ,

過去我們就給大家介紹過相同概念的海韻SYNCRO-Q7機殼的組合,這回同樣是由海韻所推出的「ARCH Q503機殼」,內部整合CONNECT DGC-750電源供應器,把最容易造成機殼雜亂的電源線材做特規處理,並且有獨家模組化集線器,只需要把線插上就很整齊,對於整線苦手或是追求極致美感的玩家來說又是一大福音。當然這咖ARCH Q503不只是單靠特規電源出來混,本身的擴充性還是很出色,可容納E-ATX大型主機板,除了預先安裝的3顆12cm風扇(前2後1)以外,也能再加裝多達5顆風扇,水冷支援360/280/240mm等規格,高相容性連帶散熱問題一併解決,顯卡長度有38cm也能輕鬆放入高端款式。外型設計簡約低調,但在左右兩側特別使用強化玻璃透側,可見海韻對於這咖的線材管理有絕對的信心。此外內建的CONNECT DGC-750電源供應器還是750W大瓦數通過80PLUS金牌認證,具備過功率(OPP), 過電壓(OVP), 欠電壓(UVP), 過電流(OCP), 過溫度(OTP), 短路(SCP)等電源保護,原廠另外提供電源10年保固,超有信心不怕操,接著就讓我們實際開箱這款海韻ARCH Q503機殼+CONNECT DGC-750組合吧。

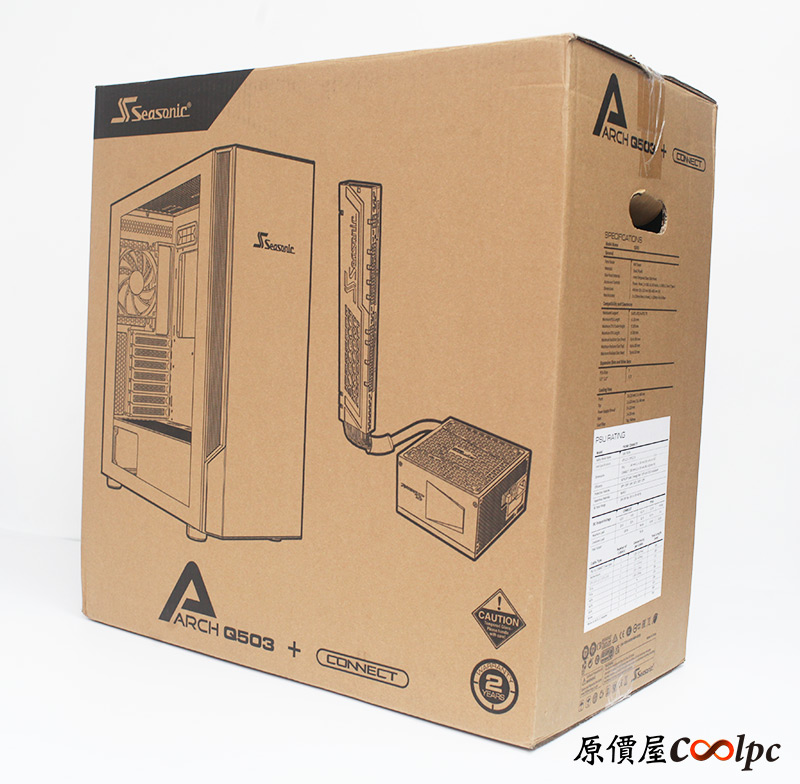

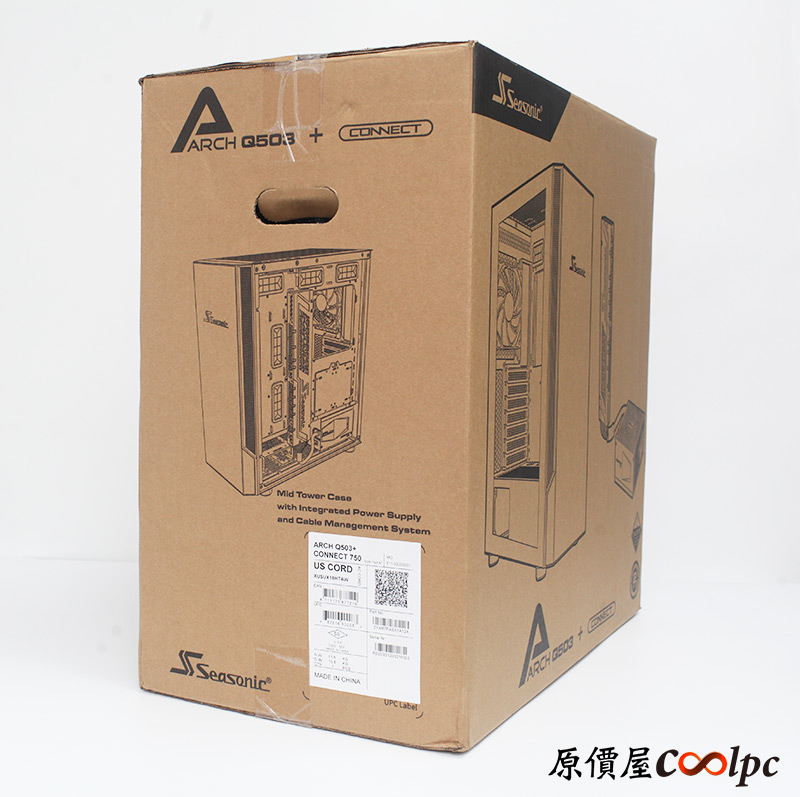

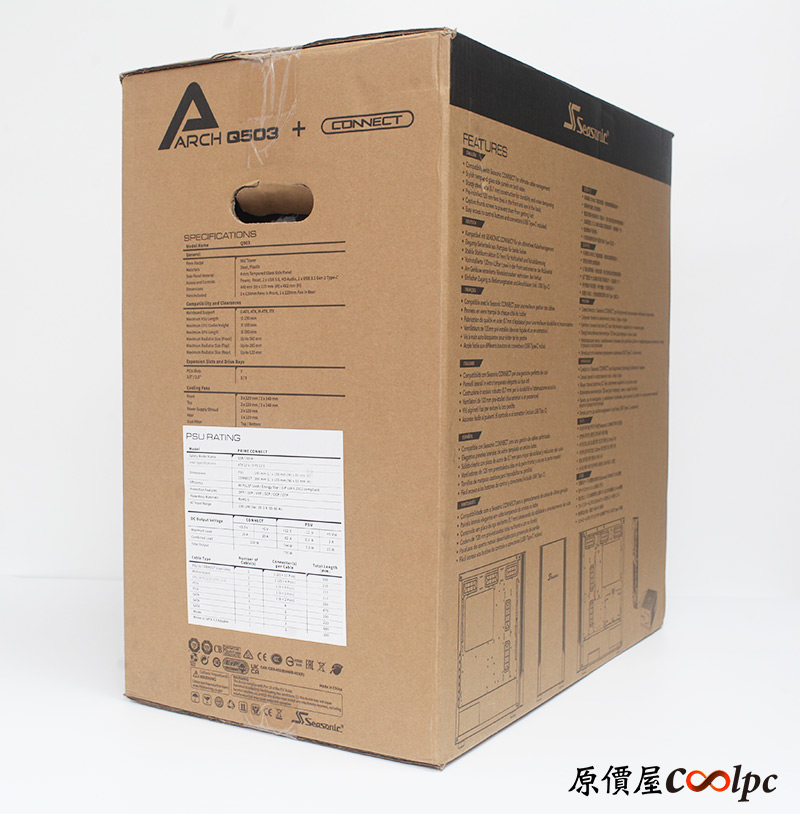

紙箱上同時印了ARCH Q503機殼還有CONNECT DGC-750電源供應器,兩者佔的版面可以說一樣多,可見這款模組化電源有多重要,少了它就像失去靈魂啦。

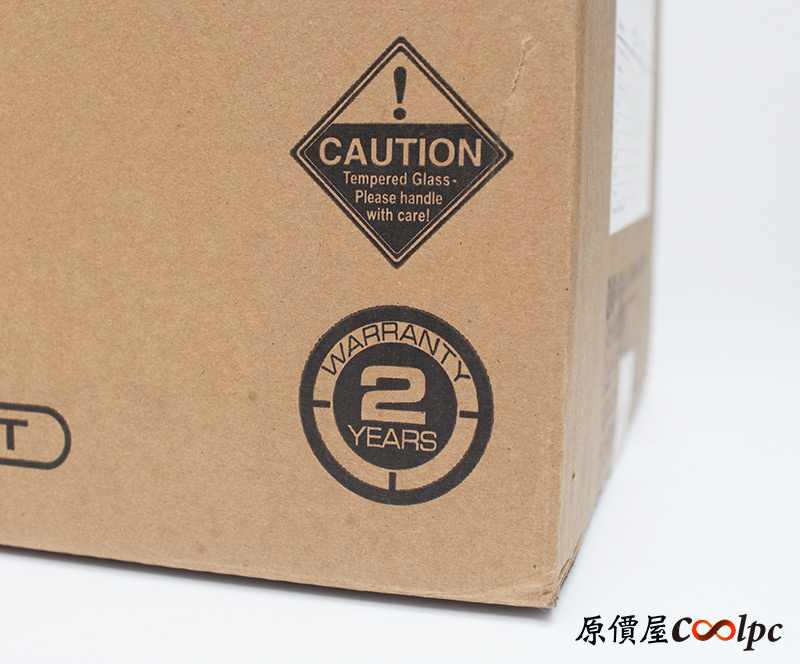

左下角有強化玻璃警告標語,畢竟這咖左右側板都是玻璃,無論搬動還是組裝都要小心呀。另外機殼也提供兩年保固,電源供應器則是10年喔!


右側標示機殼與電源的主要規格。


左側是實際安裝的簡圖可以參考。

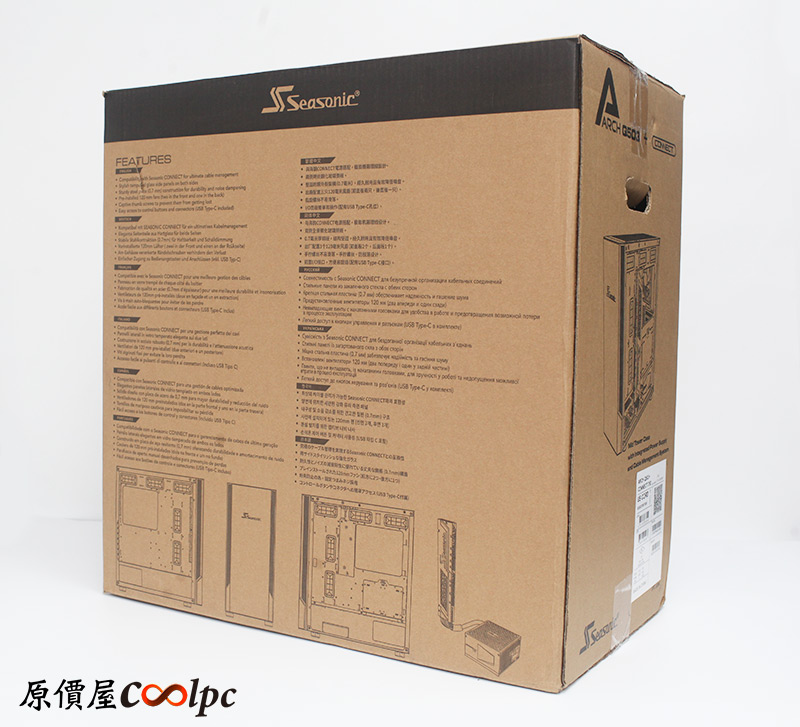

背面則是多國語言版本機殼特色以及更多機殼簡圖。

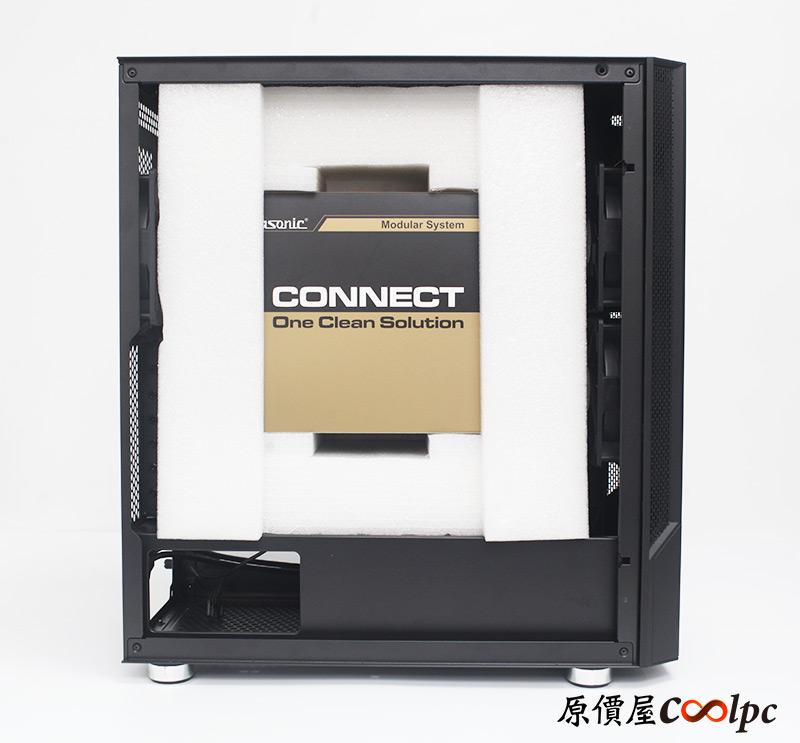

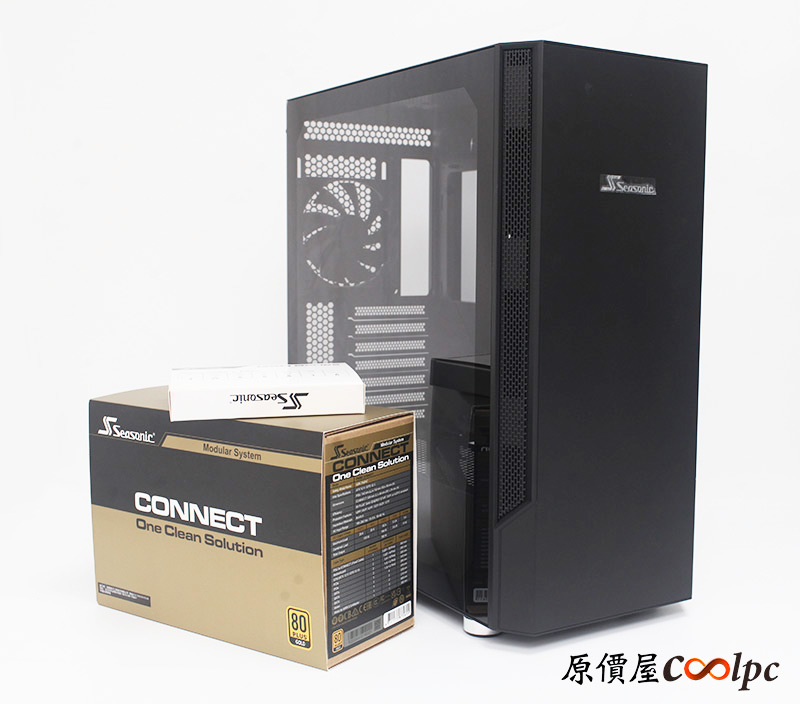

電源一開始會收在機殼內部,有用厚實的防撞泡棉包裹。拆開來就是空的ARCH Q503機殼還有CONNECT DCG-750電源,模組化集線器則是預裝在機殼背板內,白色的螺絲包也可以先拿出來備用喔。

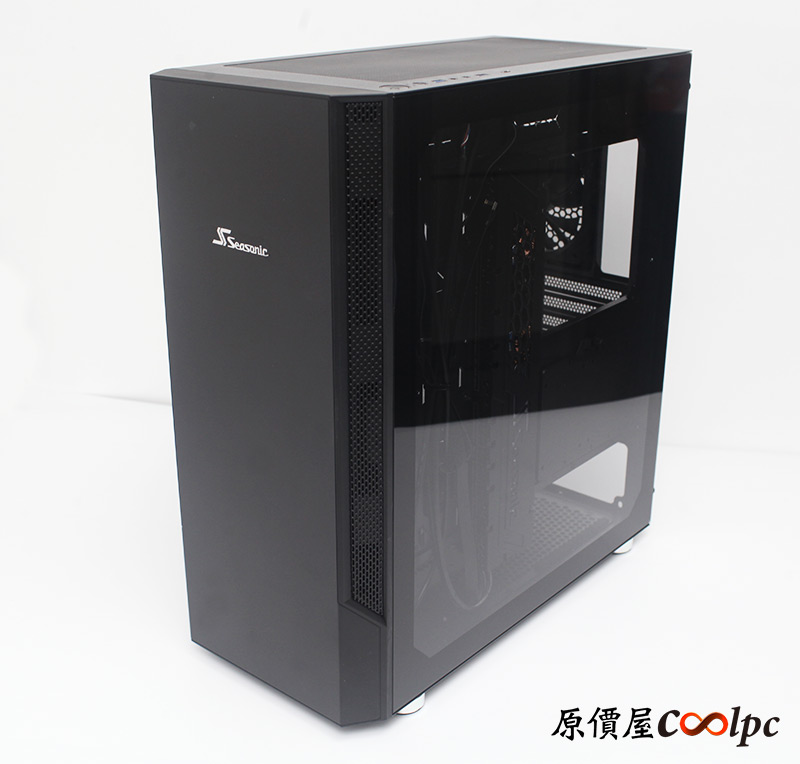

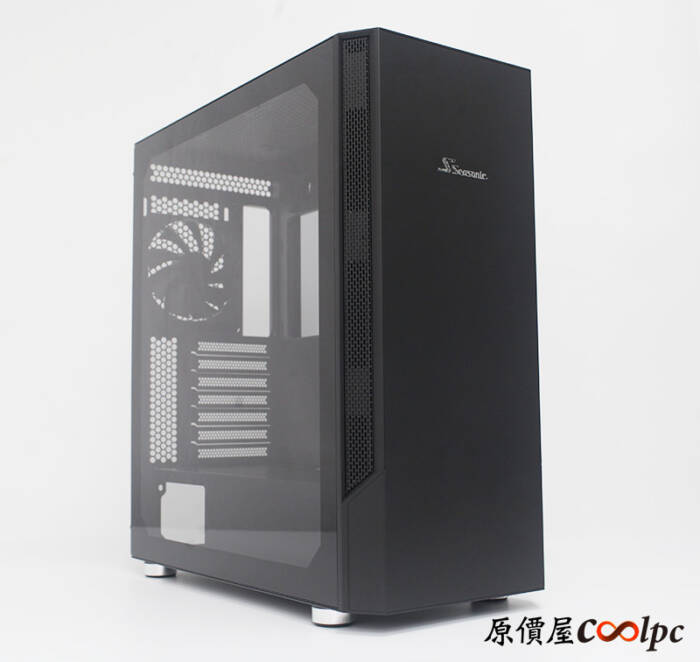

先從機殼開始吧!外型走一個簡約路線,沒有太多花俏的線條或是燈光設計,簡單就能很好看,全黑配色看起來也有一種沉穩的感覺,另外配上全景玻璃透側,大概是為了讓人看清楚裡面的線有多整齊吧。


另一側也是全景玻璃透側,這一面就是為了展示模組化集線器了,只是現在還看不清楚,後面拆開面板你們就知道了。

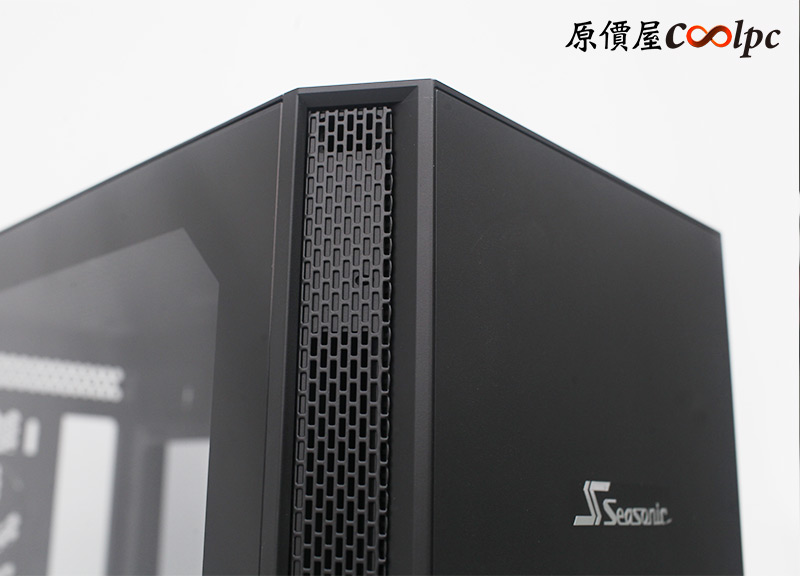

前面板左右側都有透氣孔讓空氣進入。

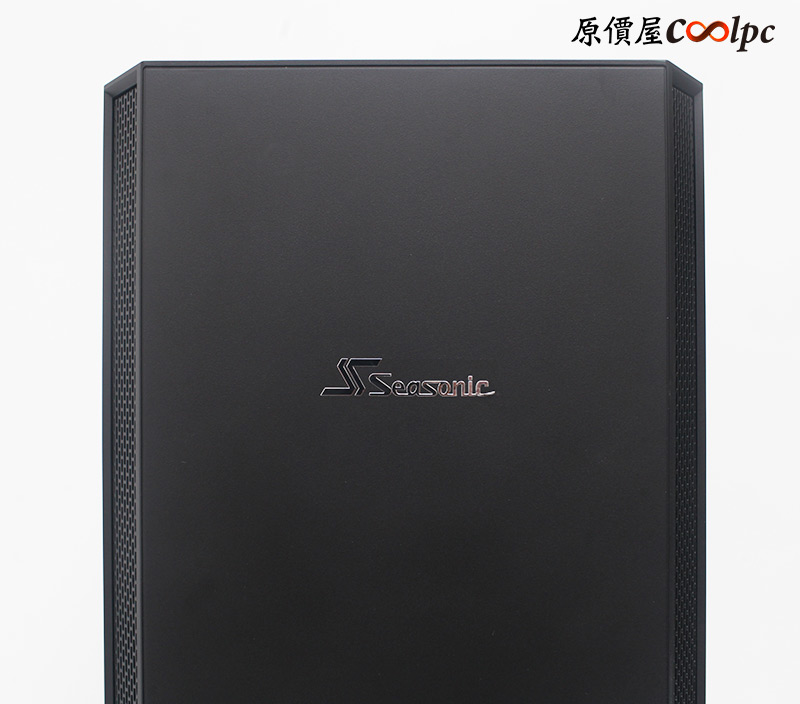

正面放上銀色亮面海韻LOGO宣示主權。

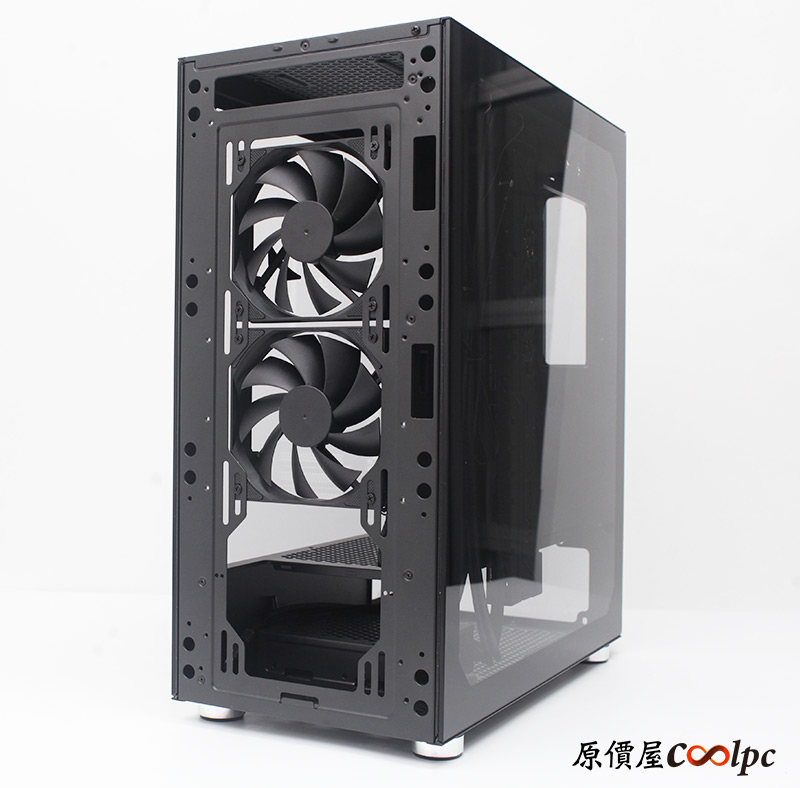

將前面板拆下可以看到內建兩顆12cm風扇,如有需要還可以再加裝一顆,或者是換成兩顆14cm風扇,如果是裝水冷可以選360/280/240mm規格。

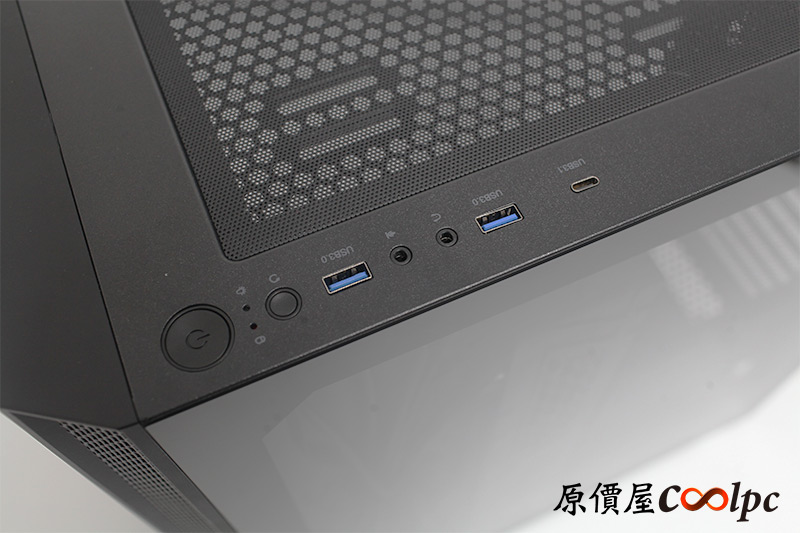

機殼上方是I/O PORT,提供開機鍵、RESET鍵、USB3.2 Gen1 Type-A*2、USB3.2 Gen2 Type-C*1、耳機/麥克風3.5mm插孔。

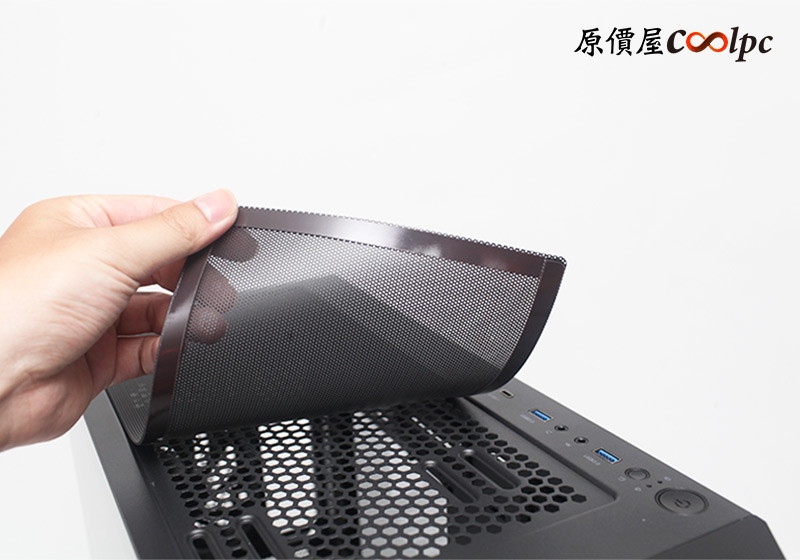

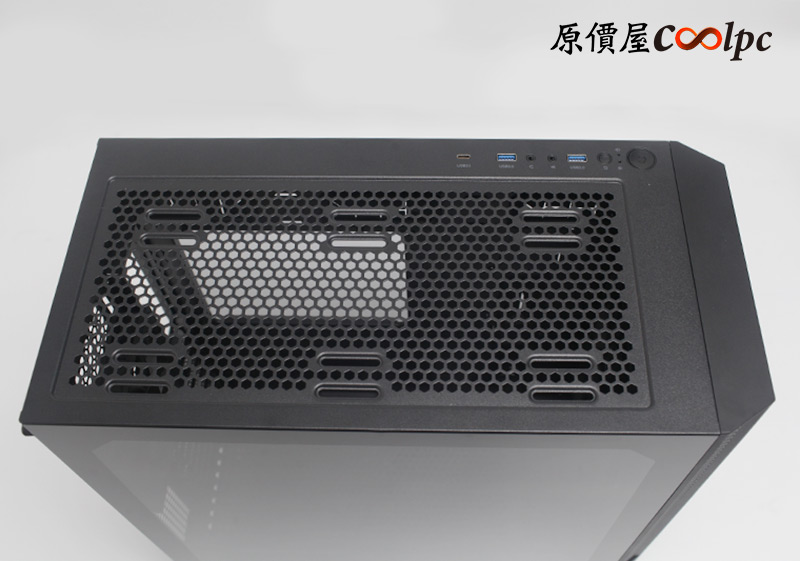

頂部開孔設計搭配一塊磁吸式濾網防塵。


要強化散熱可以在頂部安裝12cm或14cm風扇,最多都是裝兩顆,也能支援280/240mm水冷排。

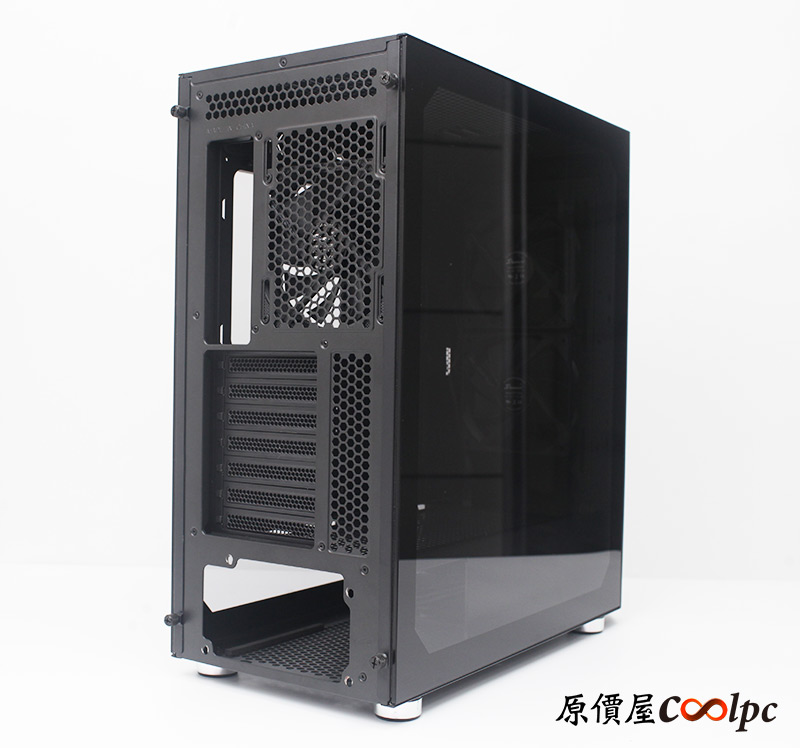

機殼後方有不少透氣開孔,內建一顆12cm風扇,中間提供7組PCIe擴充槽,底部則是電源供應器安裝位置。

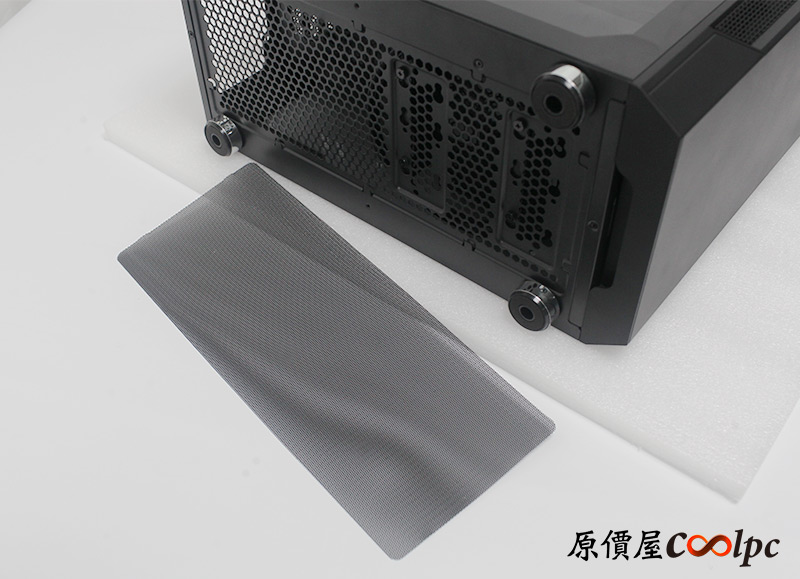

機殼底部有一片快拆式濾網防塵。

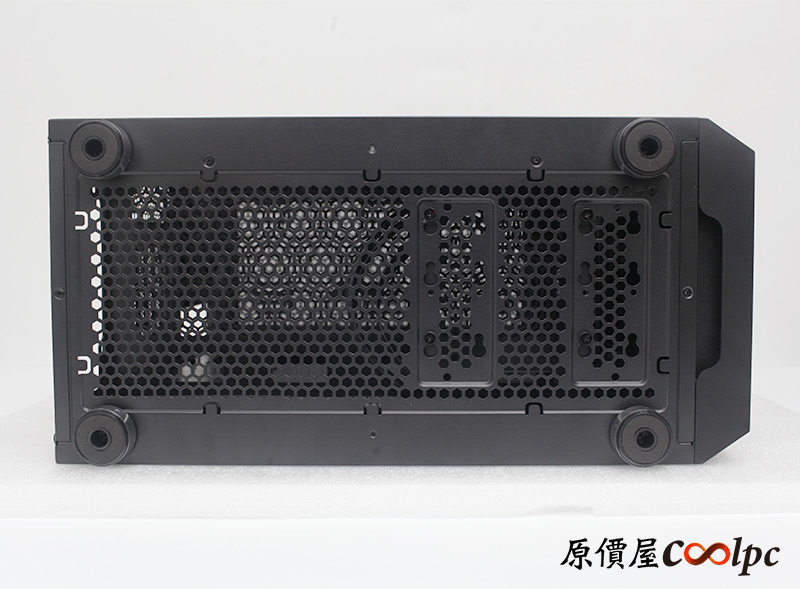

整片的開孔設計提供電源供應器充足的透氣空間,對底部硬碟被動散熱也有一定程度幫助。


從這個硬碟架的固定卡槽看來,硬碟架可以左右移動位置喔。

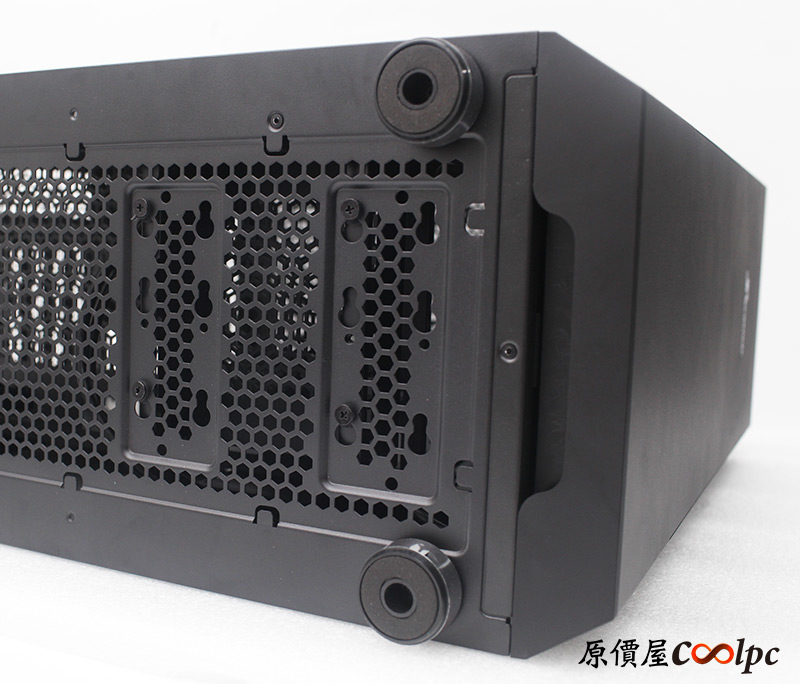

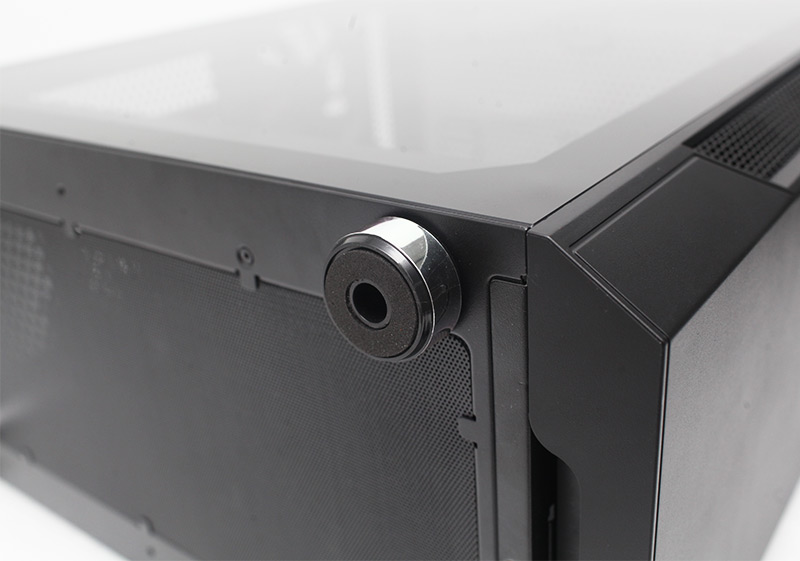

機殼腳做成好看的仿音響底座設計。

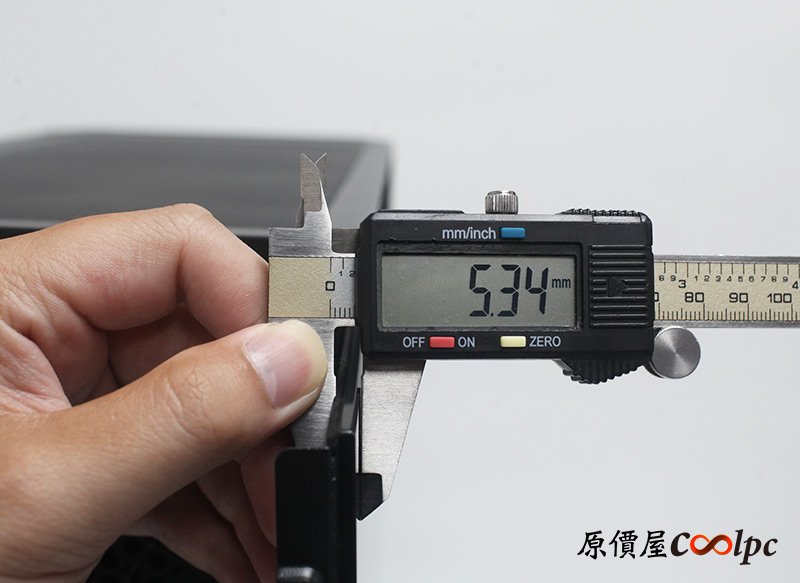

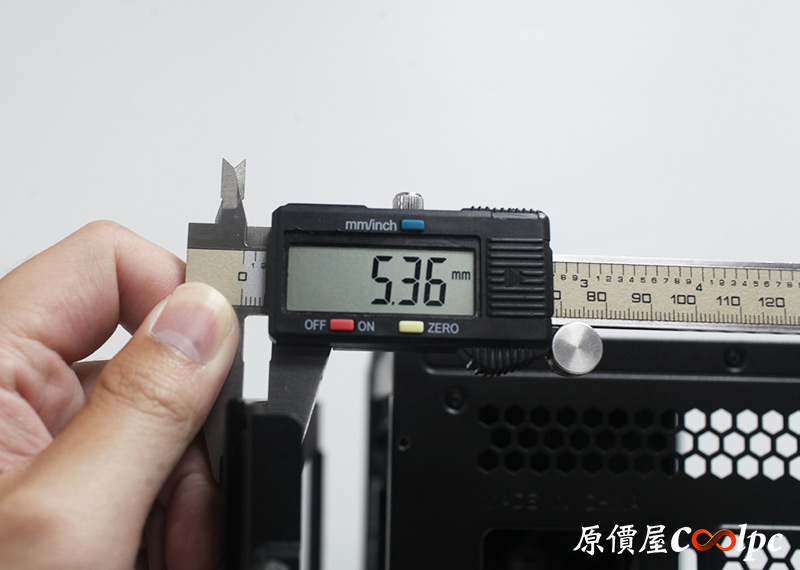

接著拆下左右玻璃側板,兩邊都是配備4mm強化玻璃,實際測量厚度約為5.34mm與5.36mm,因為添加防爆設計所以會較厚一些。

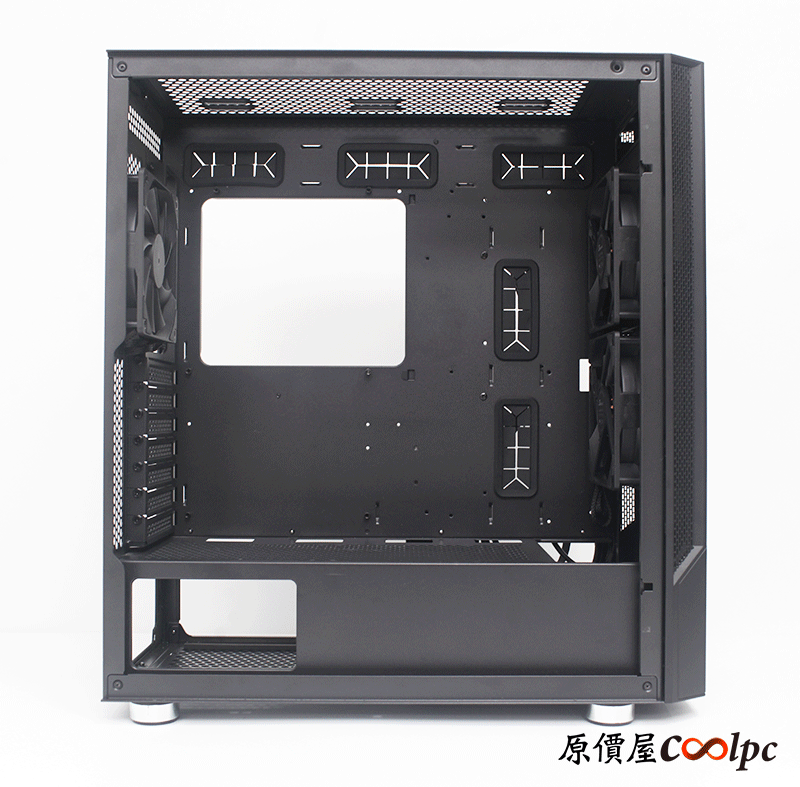

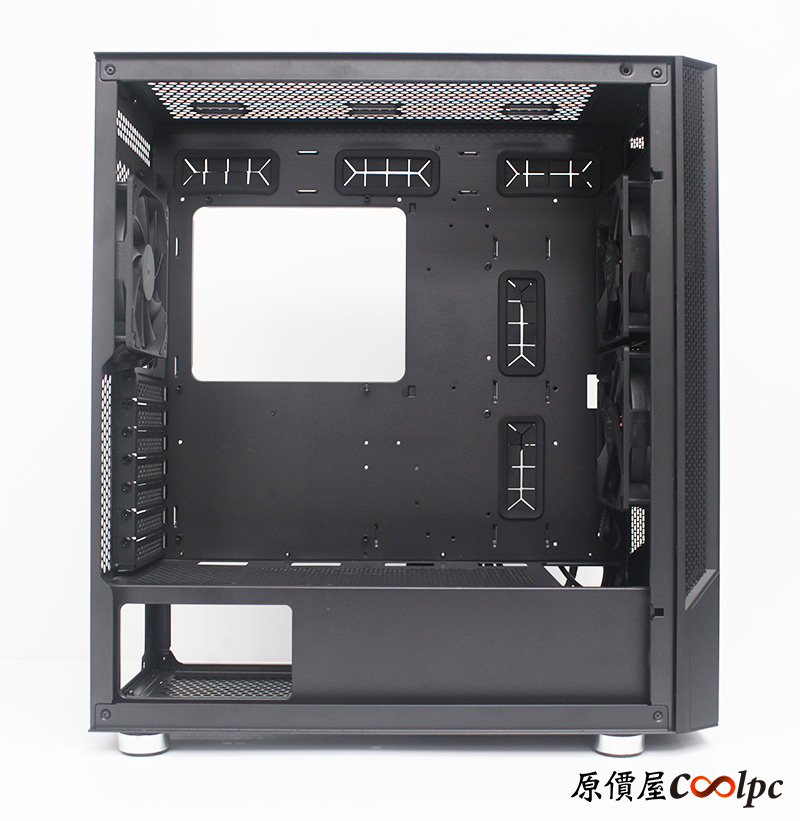

機殼內部配有非常多穿線孔,其中許多都有加入隔音設計,加上空間夠大夠寬敞,線材整理都更不受限,同時也能讓內部空氣流通順暢,散熱效率更佳。而這咖ARCH Q503支援E-ATX、ATX、M-ATX、Mini-ITX主機板安裝,也是符合市場上主流需求。

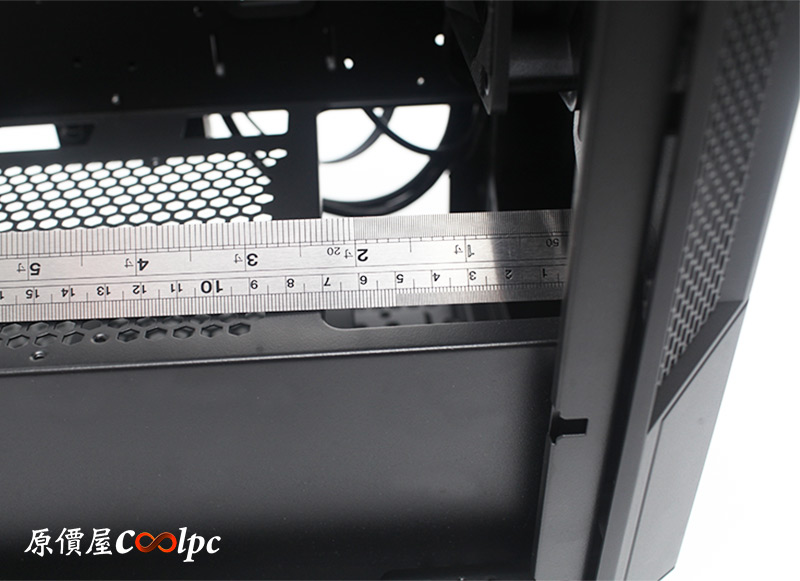

風冷散熱器空間有16.5cm,已經能放入市面上大多數的塔扇。

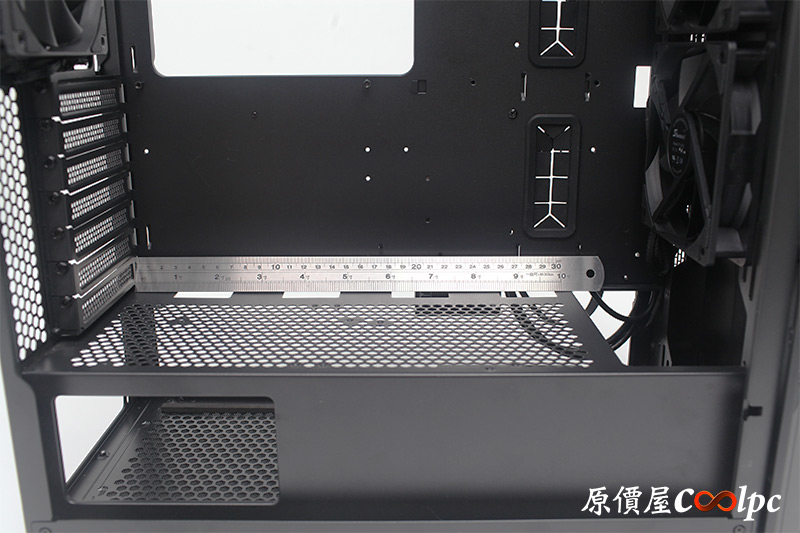

顯卡長度有38cm也很出色,選到三風扇的卡也沒問題。

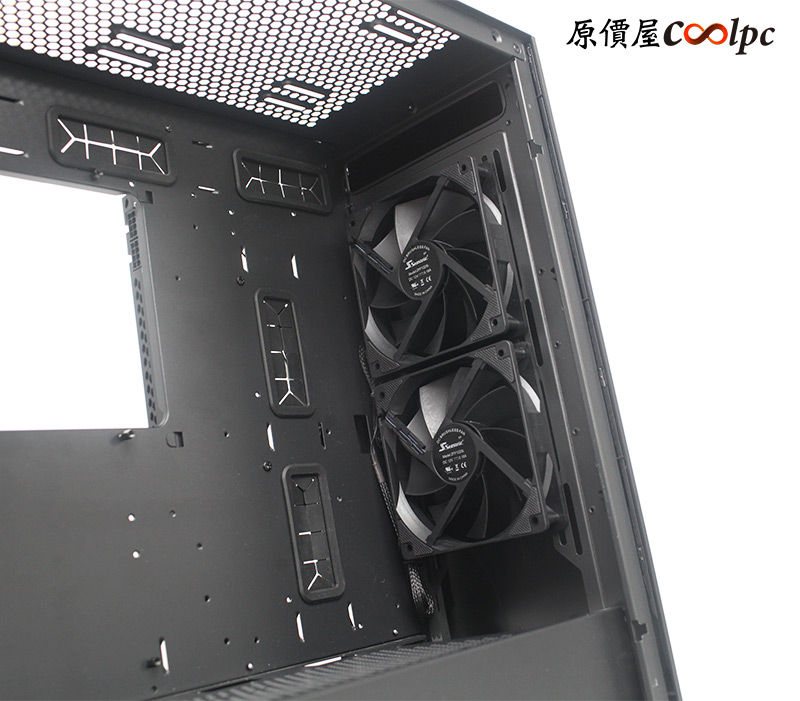

比較需要注意的是前方有內建兩顆12cm風扇(小4pin供電),實際丈量它和顯卡位置重疊,所以顯卡實際長度要扣除風扇厚度喔。

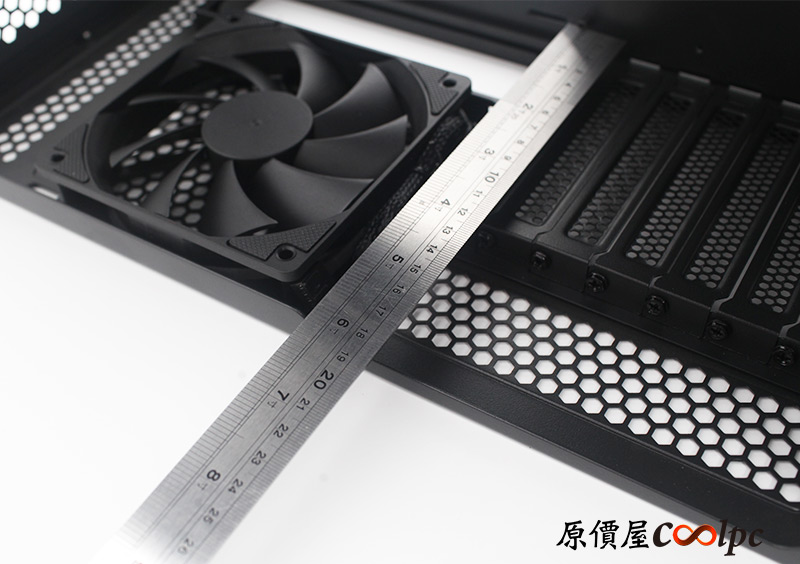

順便量一下前方水冷的空間,大約有7cm可以用來放水冷和冷排,如果玩家有改裝水冷也是要從顯卡長度中扣除冷排+風扇的厚度,同時也要留意底部硬碟架的位置喔!

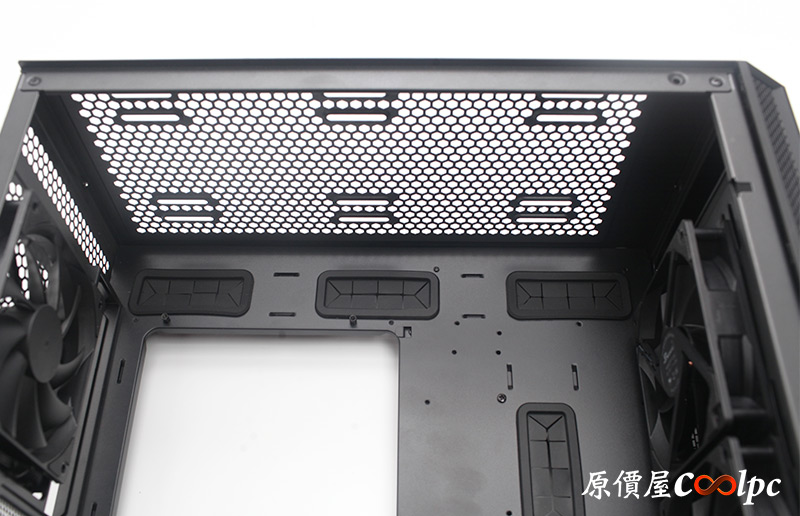

頂部有挑高設計,風扇安裝位置也有向前移動,能夠支援280/240mm水冷,風扇能裝2顆12cm或14cm。

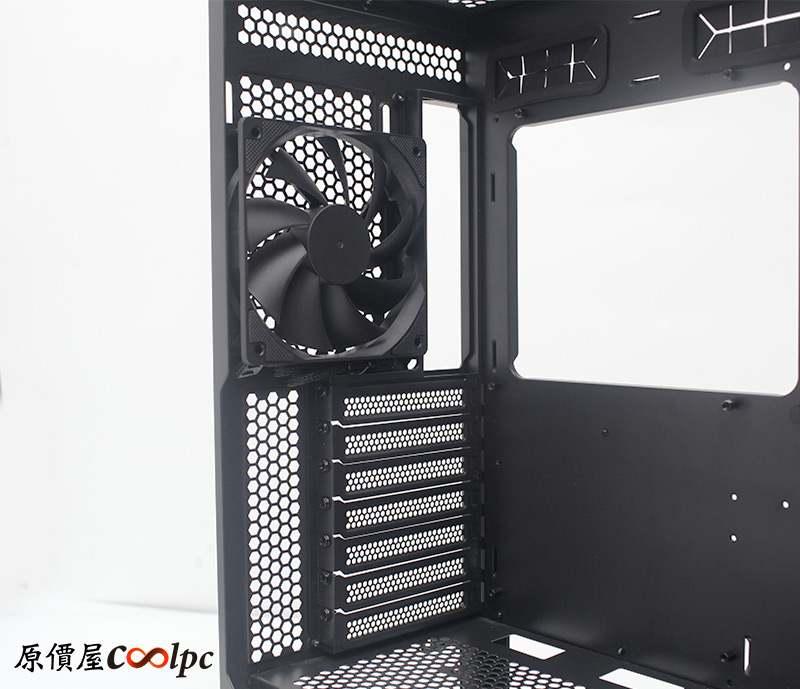

後方內建12cm風扇,供電介面同樣是小4pin,下面提供7組PCIe擴充槽,檔板可重覆使用。

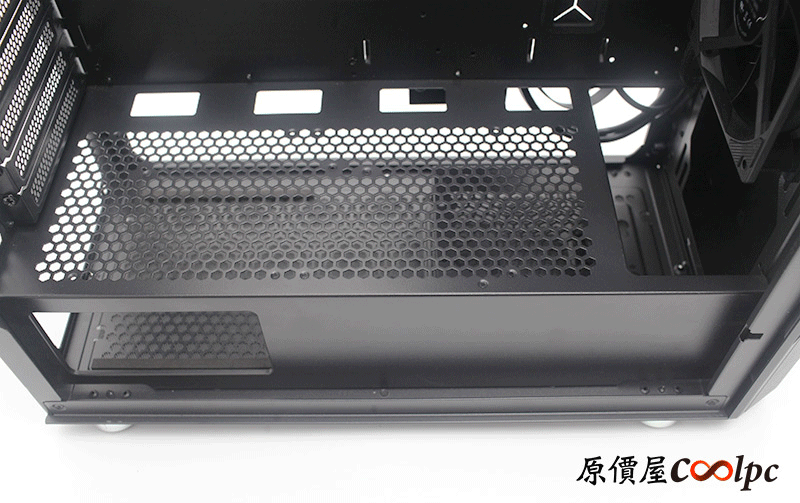

電源艙上也有開孔透氣,這裡可以用長螺絲安裝兩顆12cm風扇直吹顯卡。

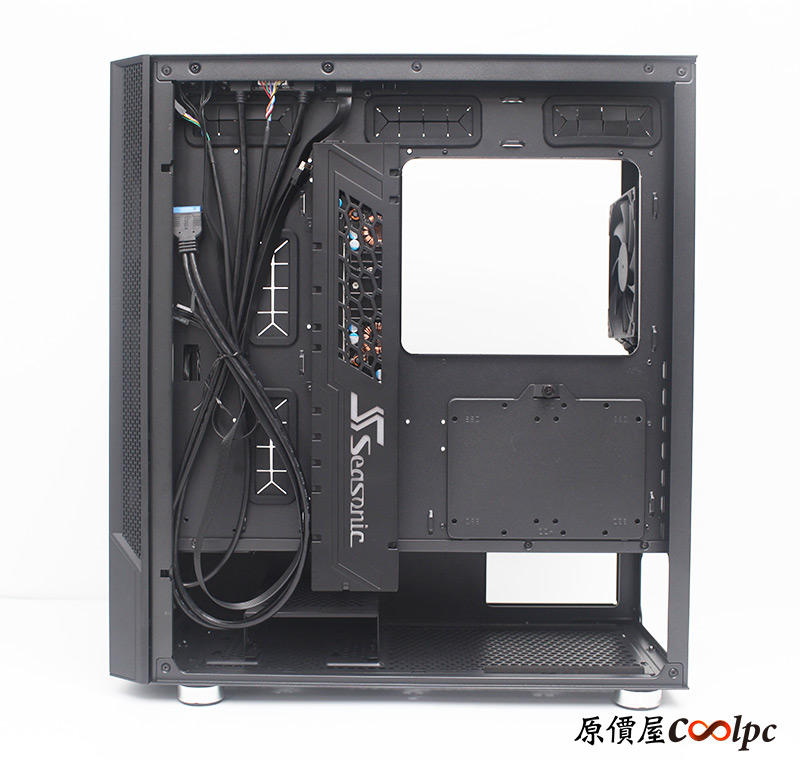

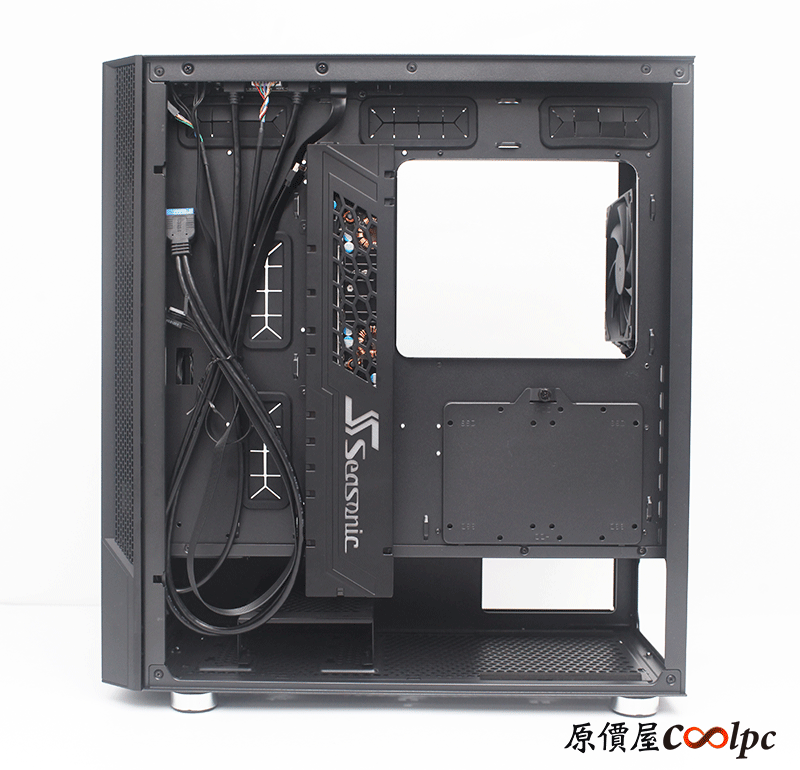

背面那根超明顯的棒狀物就是模組化集線器了,但我要賣個關子把它擺在壓軸,先來看看其他機殼的配置。紅圈處都是用來束線的地方,拿來固定機殼細線剛剛好。

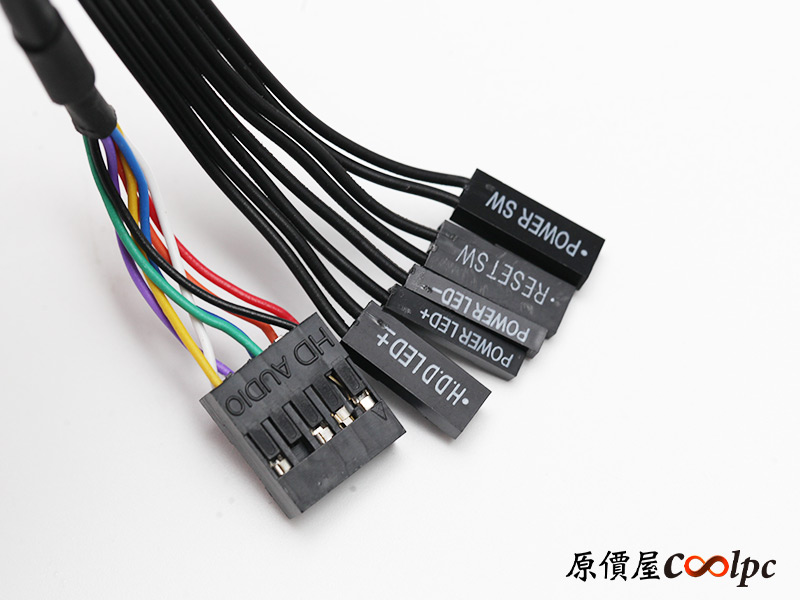

機殼會有HD AUDIO、H.D.D LED±、POWER LED±、POWER SW、RESET SW線材。

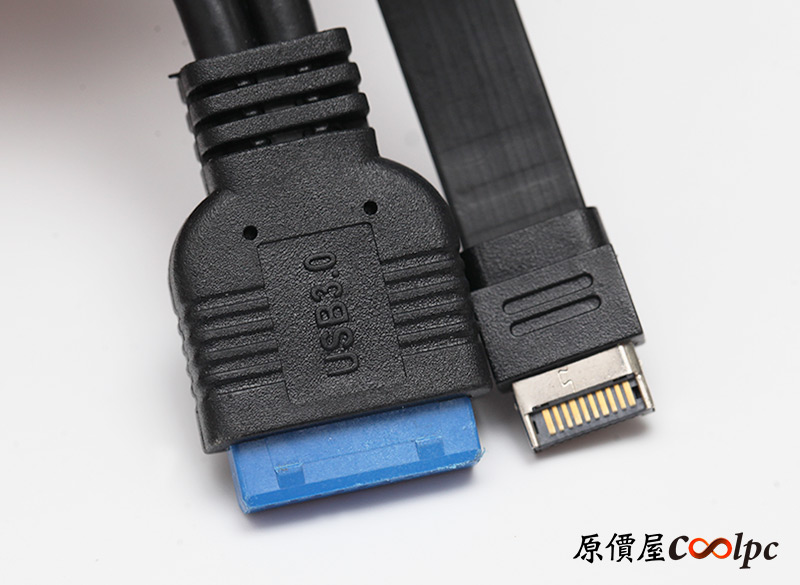

還有USB 19pin與USB 20pin插頭。

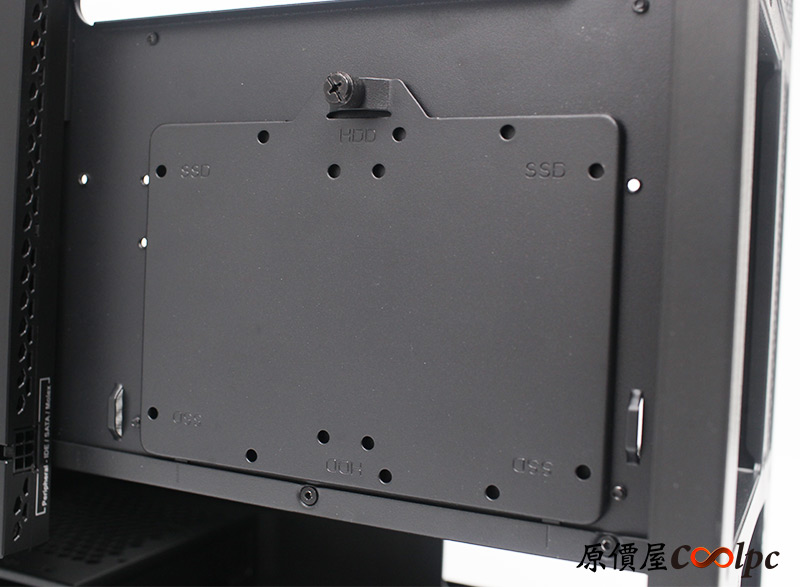

右後方有一個2.5″/3.5″複合式硬碟架,可以加裝2顆2.5吋SSD或1顆3.5″ HDD,不過裝3.5″ HDD會導致玻璃側板無法順利蓋上,建議有3.5″硬碟需求的話可以優先選擇底部的硬碟架。

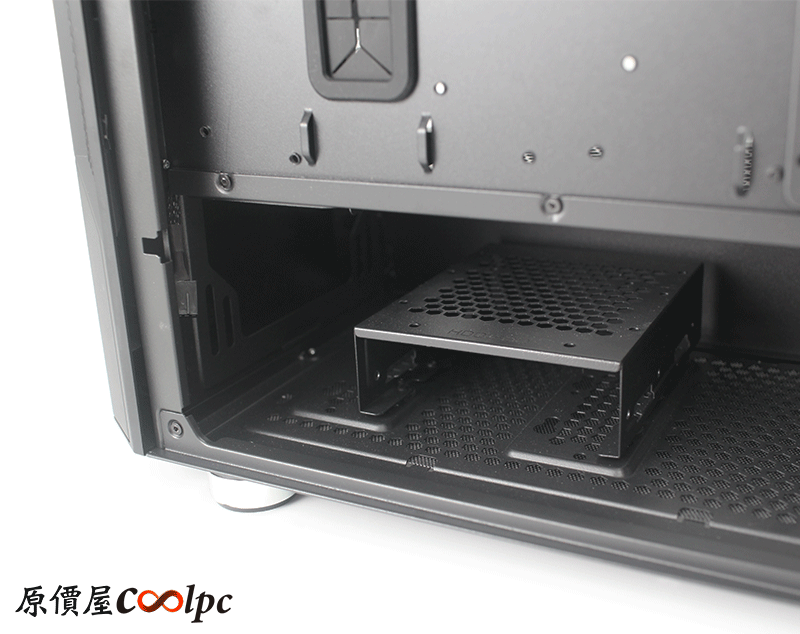

電源艙內這個硬碟架可以左右移動,實際比對會占用一部份前方水冷空間,不過只有安裝360mm規格冷排才會受影響,其他尺寸較小的水冷排可以往上避開。

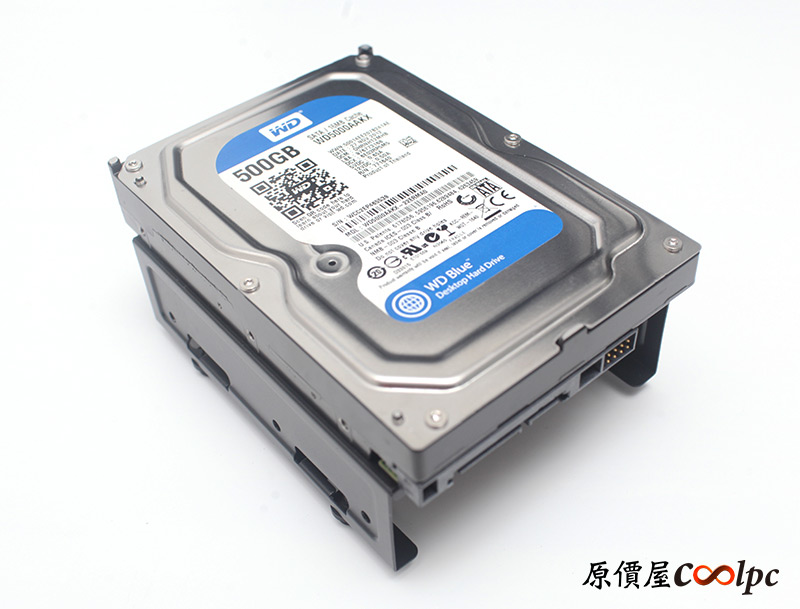

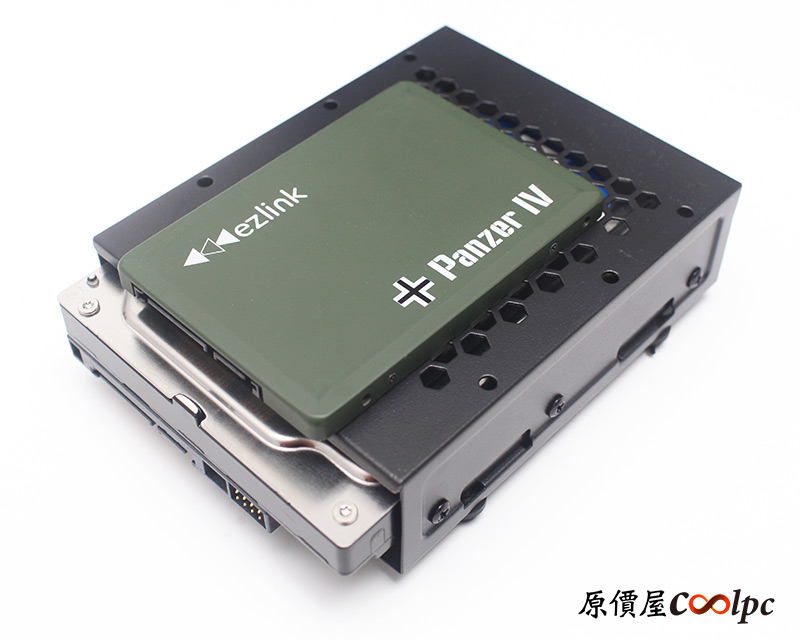

硬碟架拆下來更好裝,能夠選擇2.5″ &3.5″各一顆或兩顆3.5″的組合。

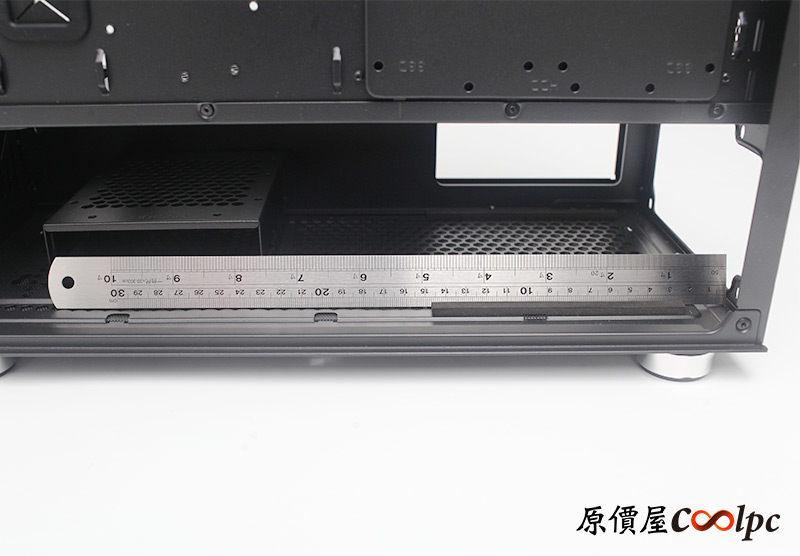

電源長度逼近23cm,不過這咖ARCH Q503是使用特規電源,所以這個長度基本上不用特別注意,因為一定能夠裝進去。

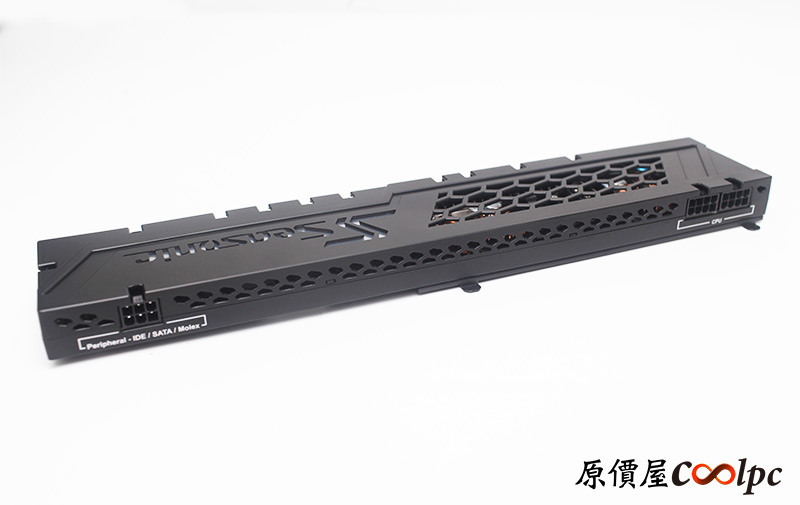

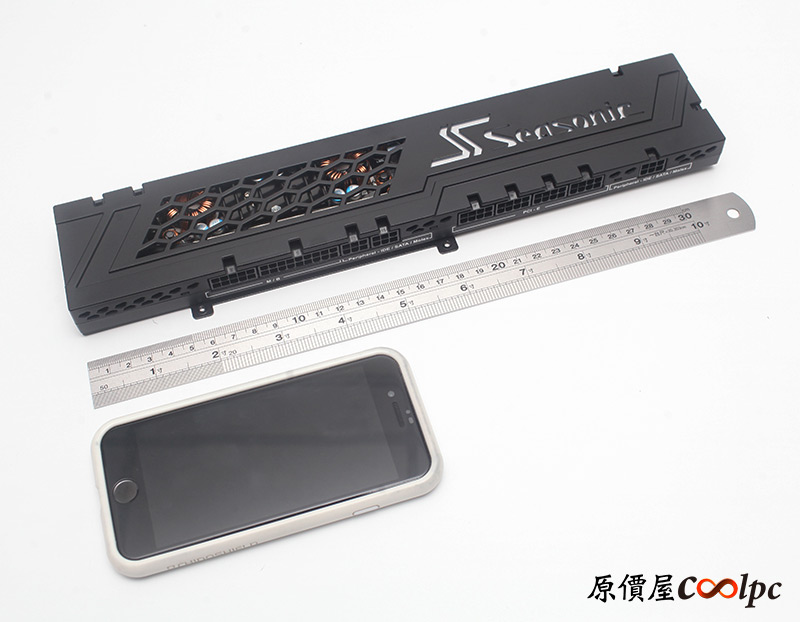

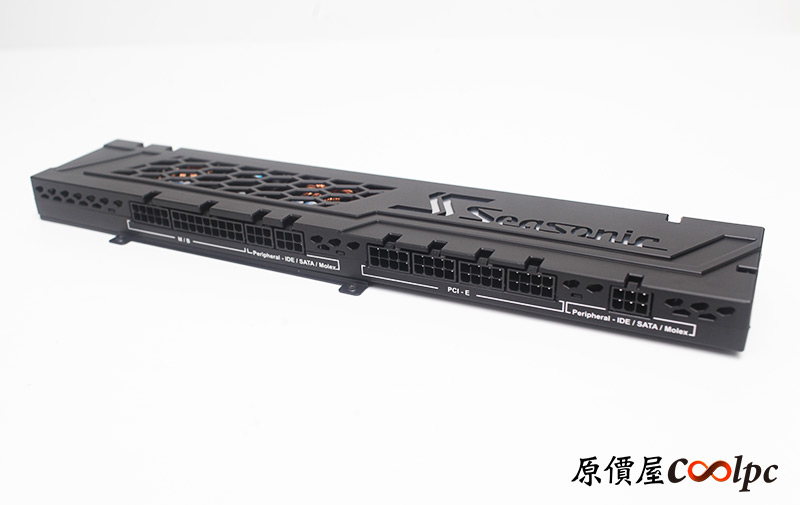

最後來看這根棒棒的集線器啦!尺寸30*10.5*3.3cm,放支4.7吋的矮鳳SE II還有30cm鐵尺比較一下大小,實際丈量似乎是有些超過,但玩家們只要有個概念就好,因為也不會有相容性問題。

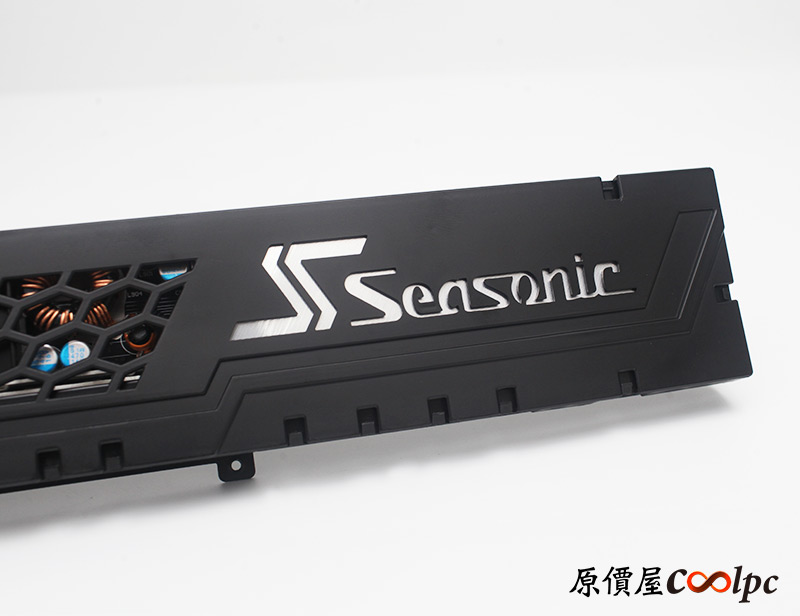

集線器上有海韻刻字造型。

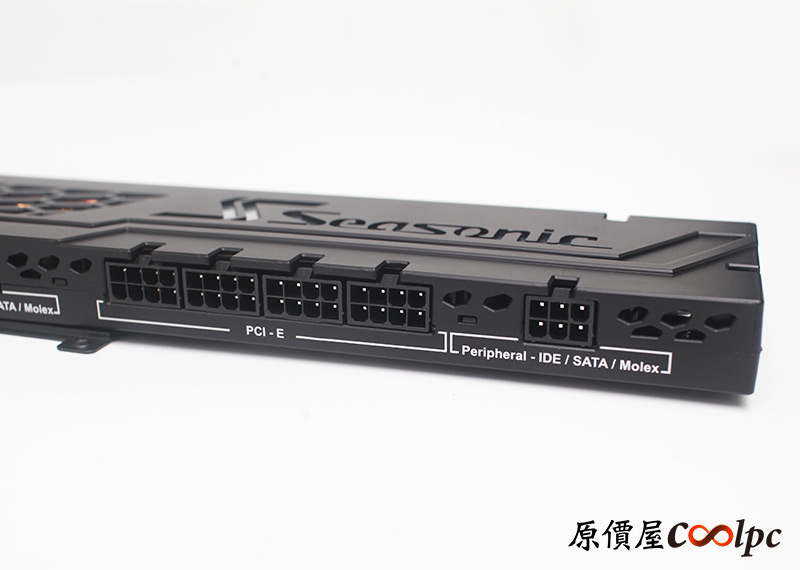

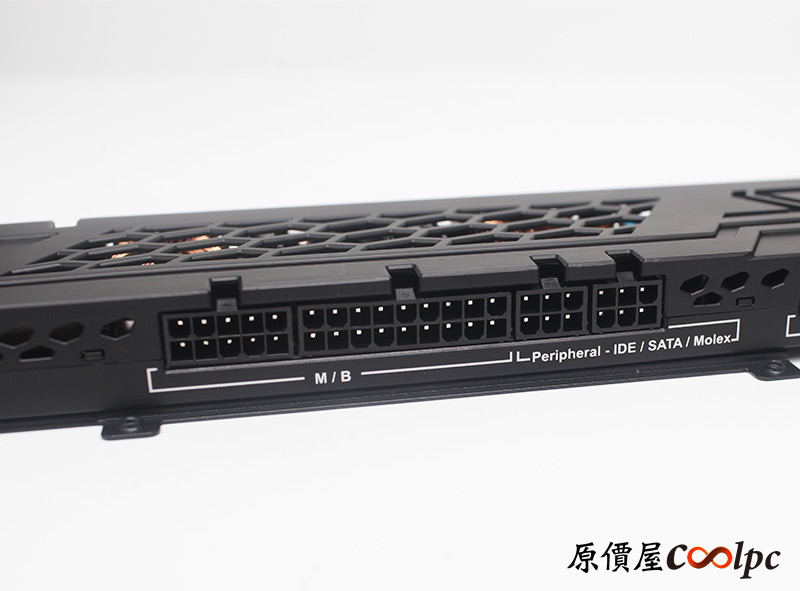

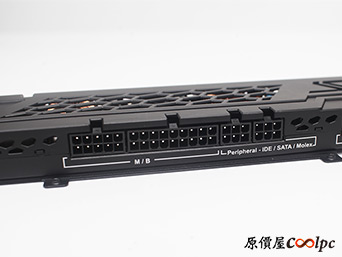

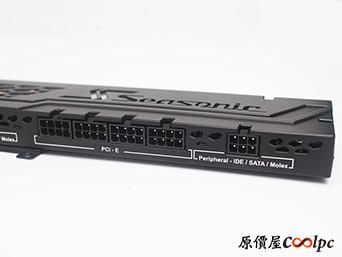

左側佈滿模組化線材插頭,等於我們平常在電源供應器上看到的都集中在這塊板子上,而且有針對功能做位置調整,像是左側距離主機板供電與顯卡都較近,於是有MB 24pin供電,4個PCIe電源、2個SATA/Molex(大4pin)電源等。就是讓線材走最短路線,從而減少多餘的線材長度,看起來就會很整齊。

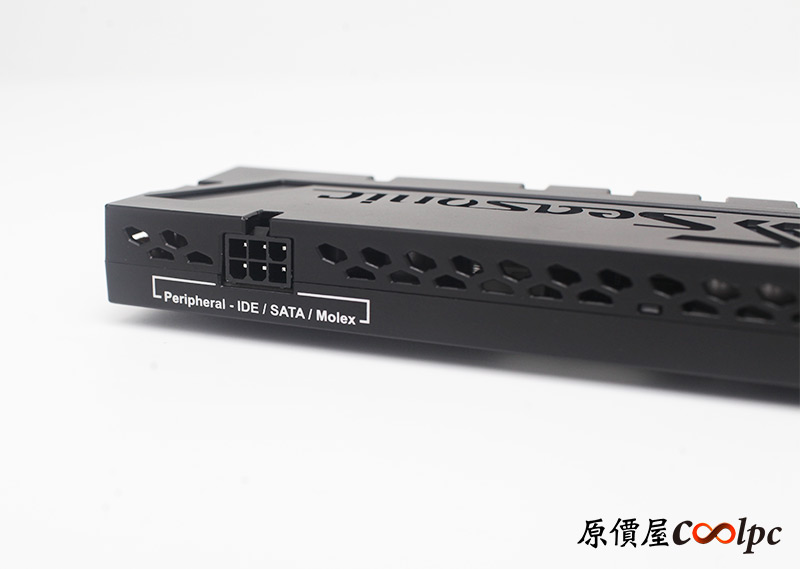

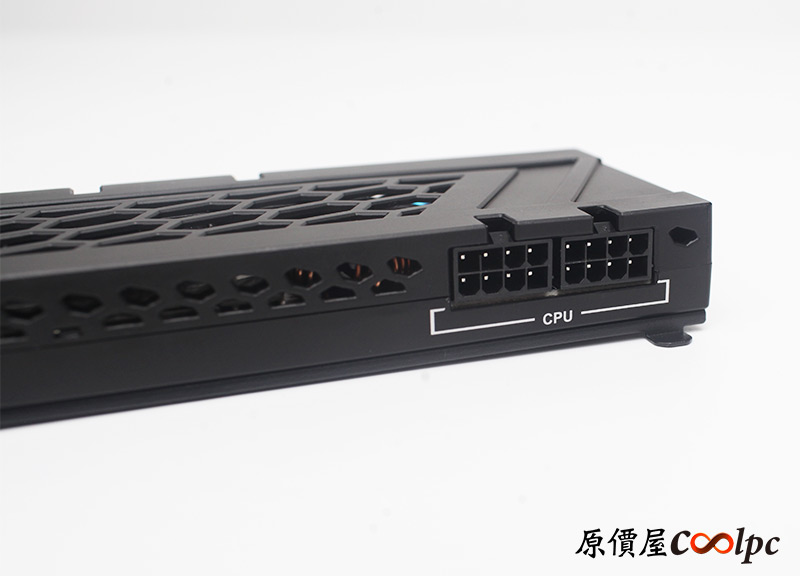

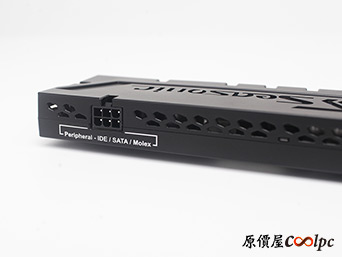

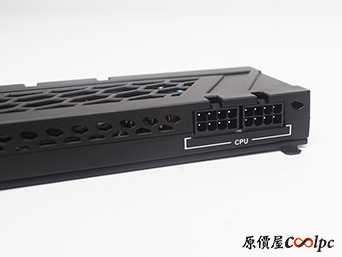

右側較靠近主機板CPU電源,所以將2個CPU電源模組化接頭安排在這,還有一個SATA/Molex(大4pin)電源應該是給側邊硬碟架使用。

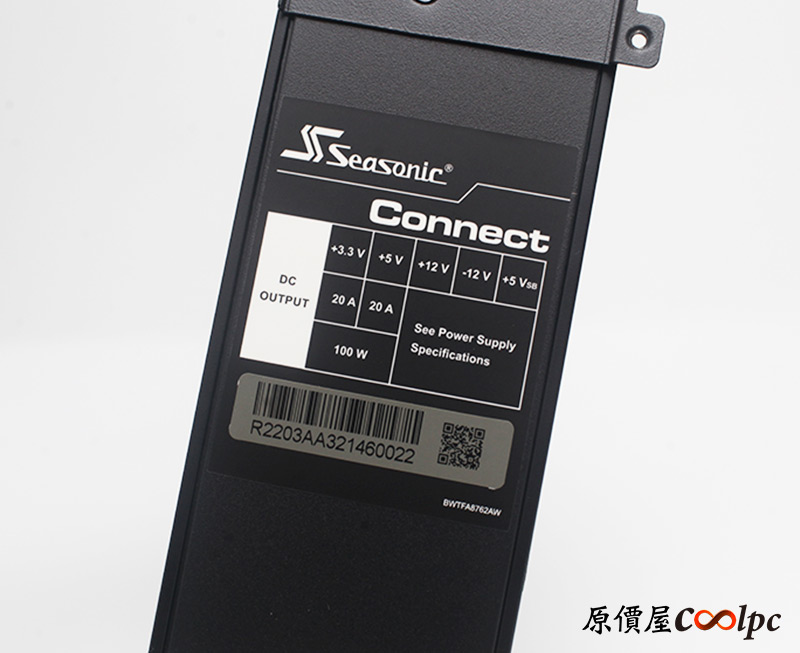

背面有電源輸出功率對照,待會可以在電源供應器本體上看個詳細。

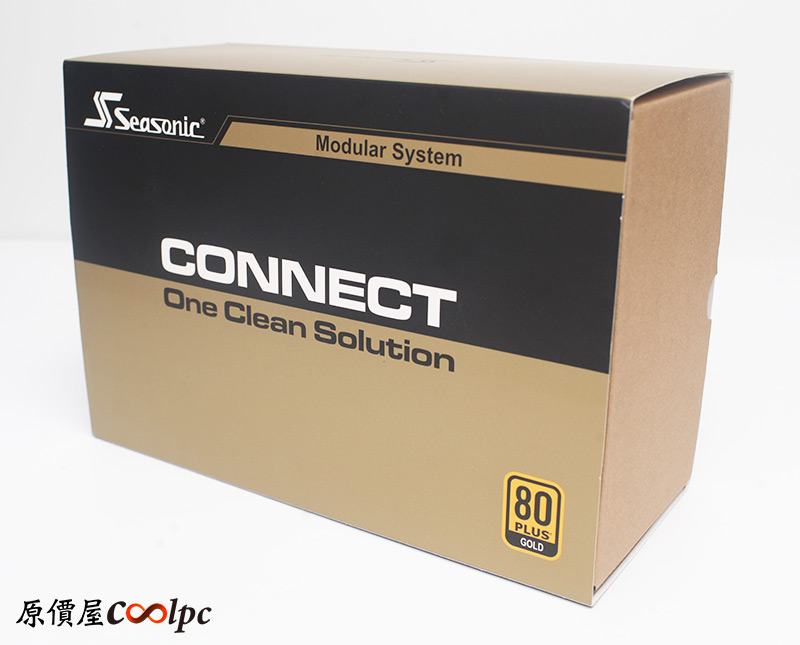

接著電源來囉!這次的COONECT電源是80PLUS金牌效率,和剛剛的模組化集線器都是特規,必須搭配在一起才能使用喔。

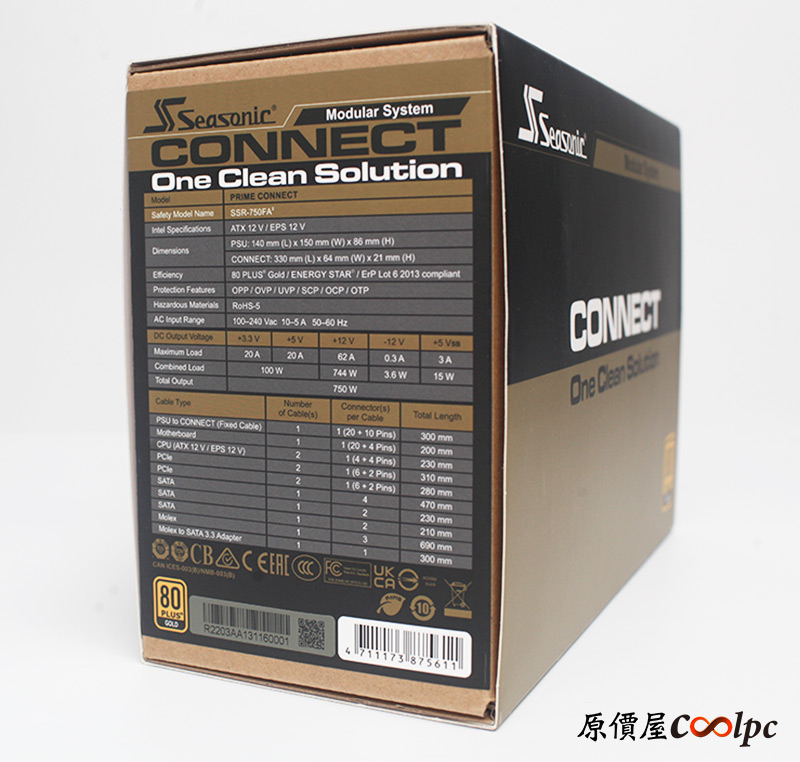

側邊有標示CONNECT的詳細規格、輸出功率對照、內附線材數量等。

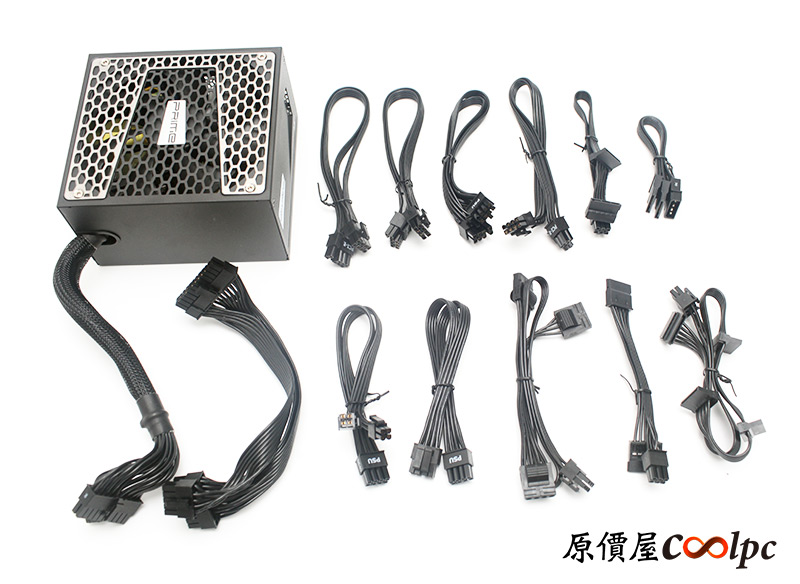

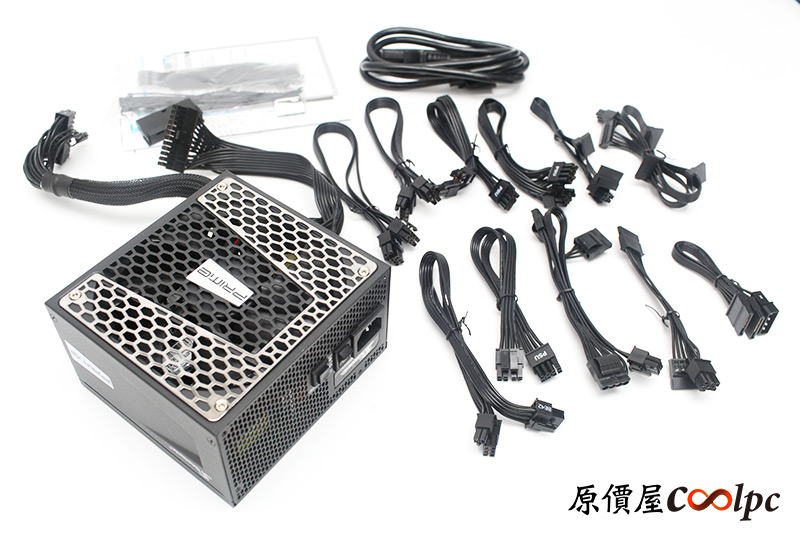

內容物一覽,包含CONNECT電源本體、模組化線材、POWER CORD、配件包、說明書等。


電源和線材都是特別設計,外觀看起來像使用直出線材,但只有一條20pin接頭,其他線材長度也和SFX電源差不多,這些都是配合ARCH Q503量身打造,所以不用擔心線不夠長的問題喔。內附模組化線材種類&數量如下:

1x MB 20+4pin (20cm)
2x CPU 4+4pin (23cm)
2x PCIe 6+2pin (31cm)
2x PCIe 6+2pin (28cm)
1x SATA*4 (47cm)
1x SATA*2 (23cm)
1x SATA*2 (21cm)
1x Molex*3 (69cm)
1x Molex to SATA Adapter (30cm)

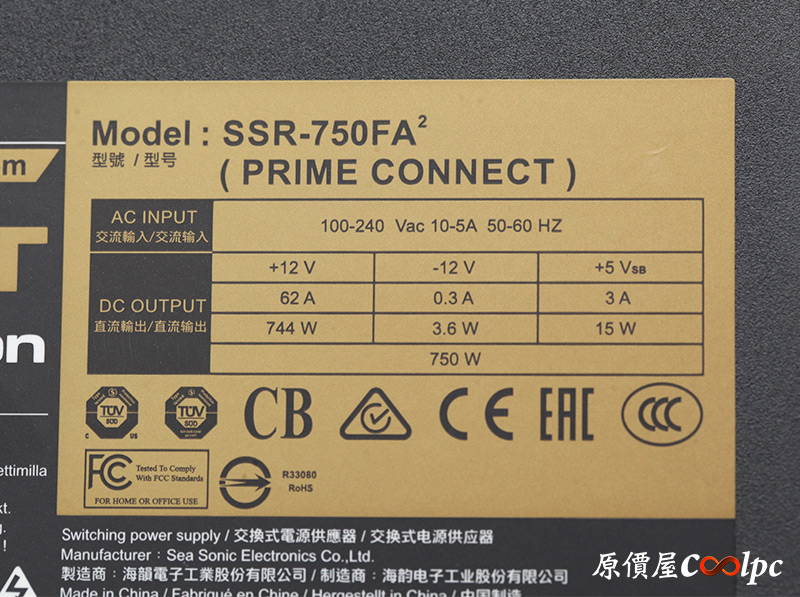

CONNECT DGC750電源是750W,80PLUS金牌認證,支援100-240V國際電壓,輸出分為兩部分,CONNECT集線器端 在+3.3與+5V時提供20A 最高100W輸出,而PSU本體則在+12V提供62A 最高744W輸出,總輸出750W。同時電源也有過功率(OPP), 過電壓(OVP), 欠電壓(UVP), 過電流(OCP), 過溫度(OTP), 短路(SCP)六項電源保護,原廠保固10年。

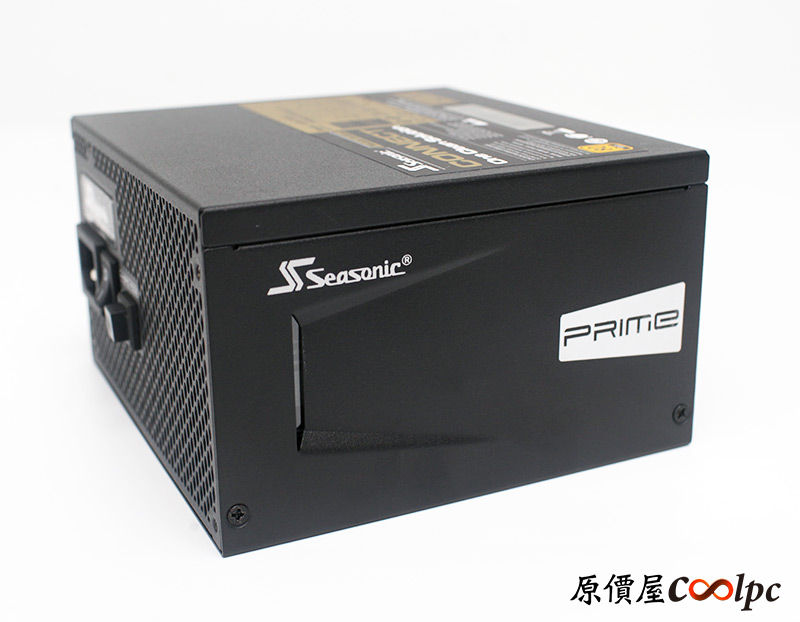

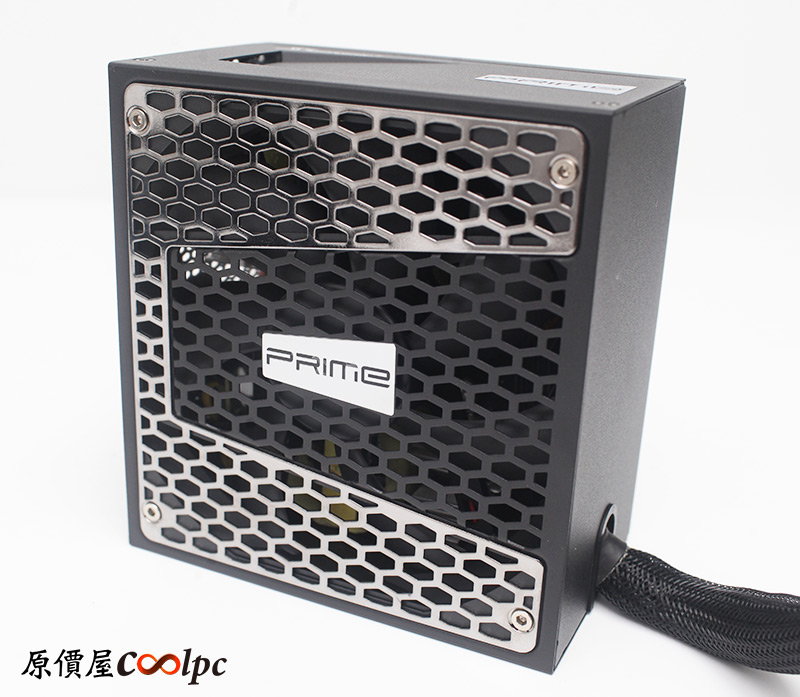

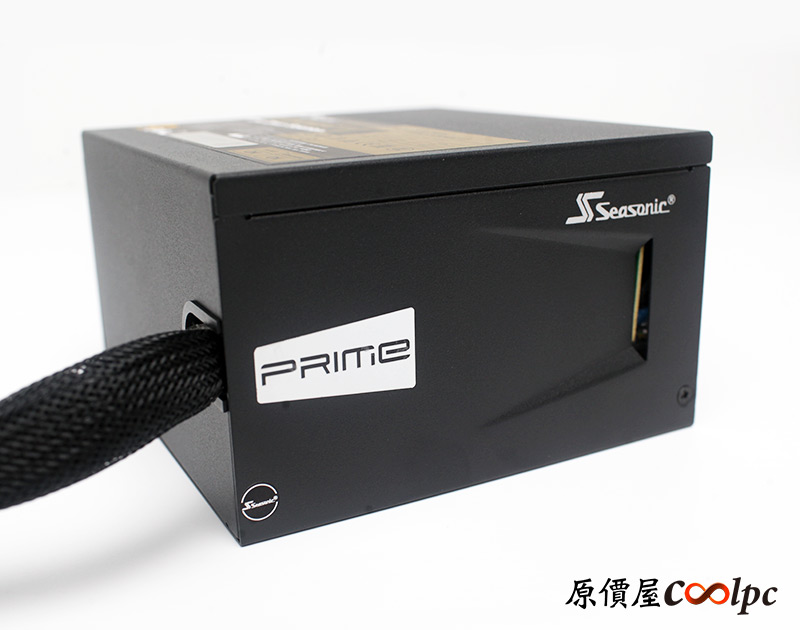

CONNECT電源本體上面還是印了PRIME字樣,看來原先是隸屬於海韻PRIME系列,風扇這側有兩種風格的開孔透氣設計。

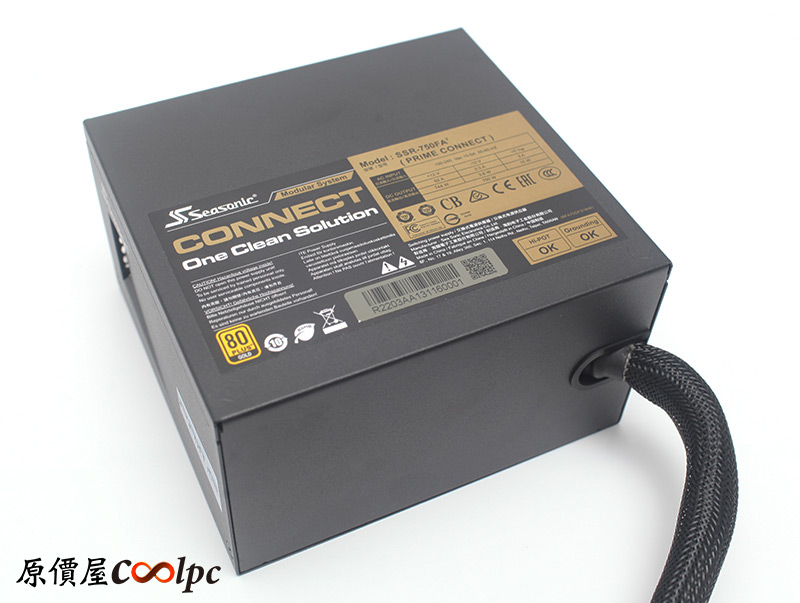

左右兩側都有海韻Seasonic和PRIME系列標示,並且有做造型排氣孔設計。

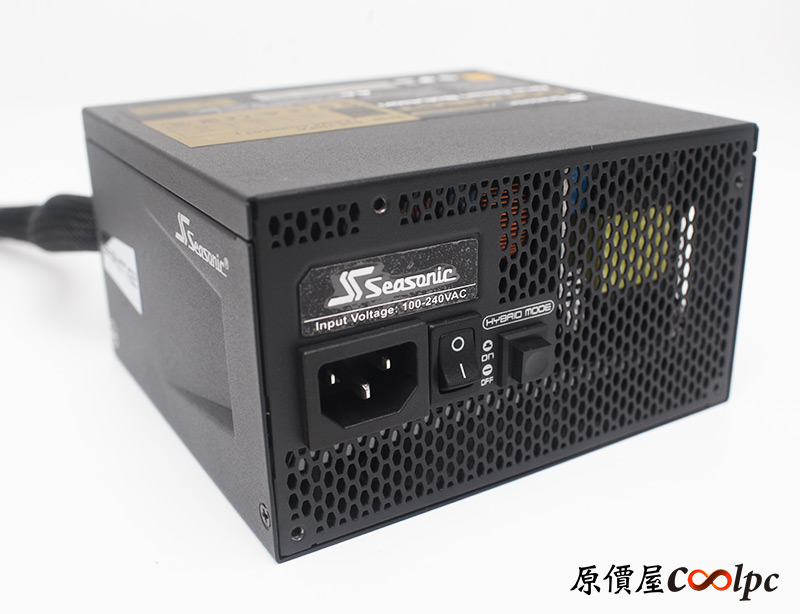

尾端是排氣孔設計,還可以找到交流電輸入插座、電源翹板開關、HYBRID MODE開關。

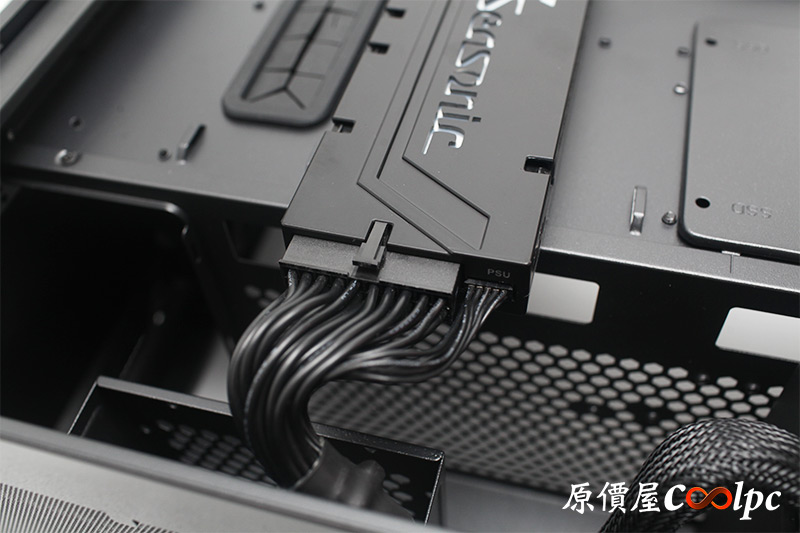

最後電源本體要透過這條20pin連接CONNECT集線器,然後才能再接其他模組線材使用喔。

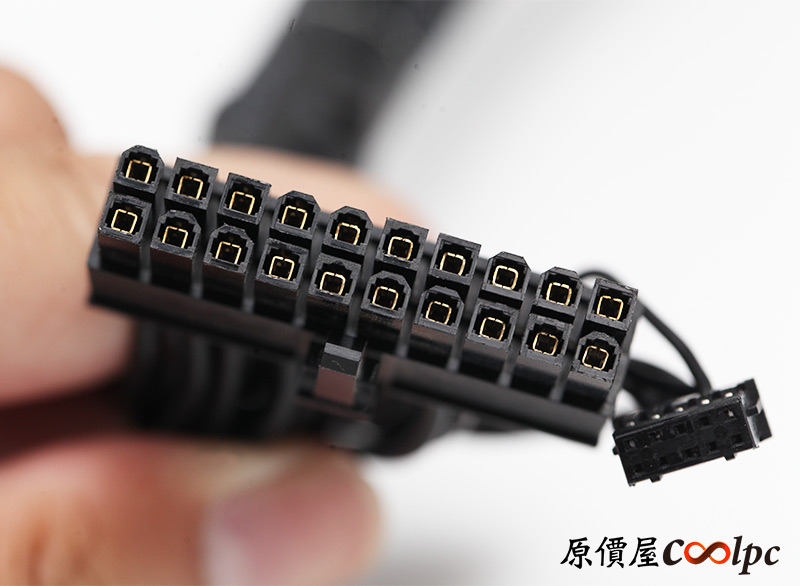

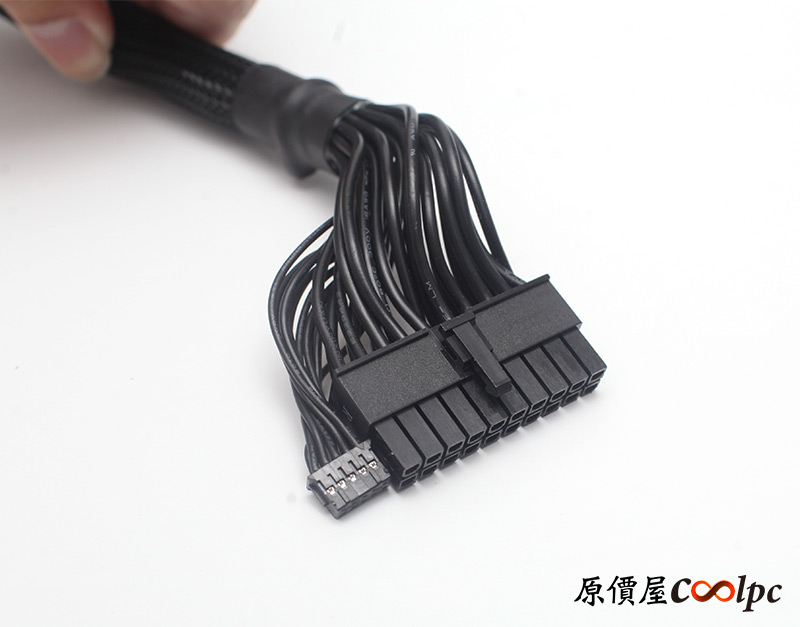

線材有使用鍍金接頭增加傳輸效率。


實際裝入機殼並接上CONNECT集線器囉。

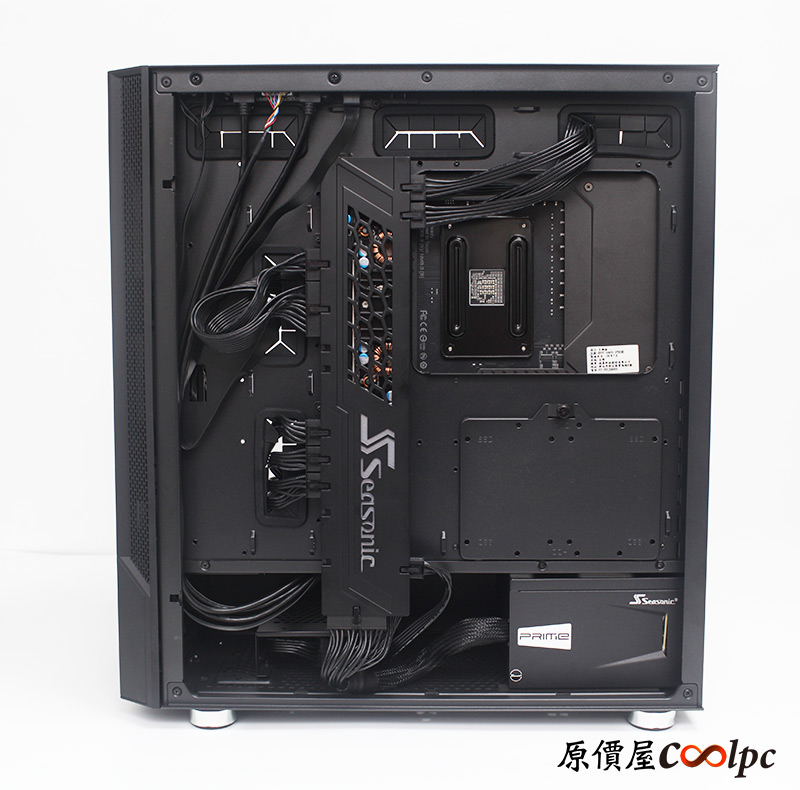

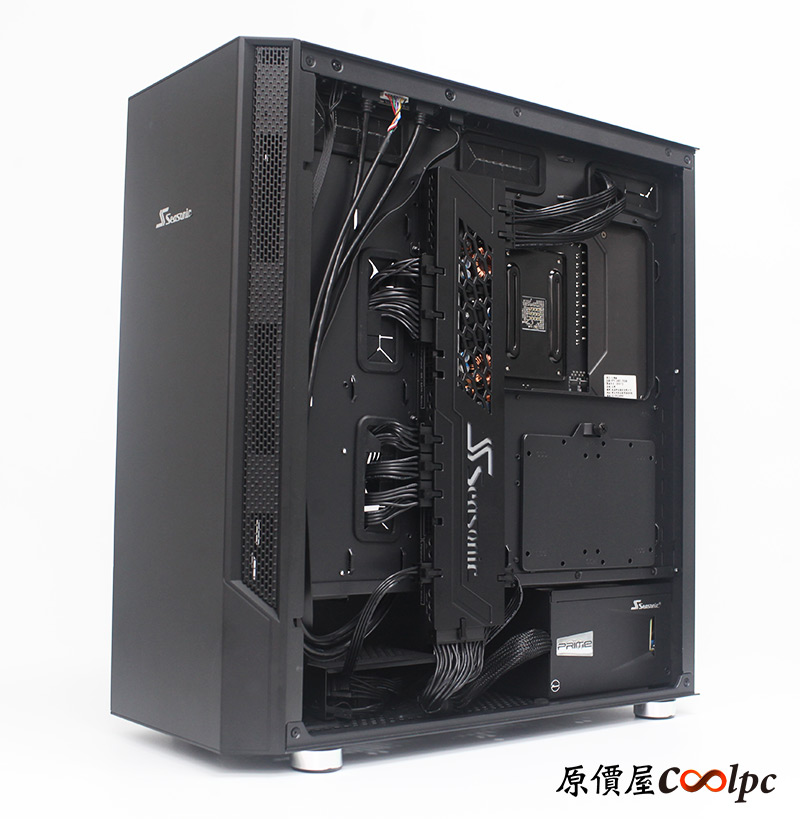

把一些必要的線材插上,集線器上都有標示插頭功能,加上有防呆設計,基本上不擔心插錯,線材長度設計真的剛剛好又不至於太緊繃,其實不用特別拿束帶固定也很整齊,真的是非常方便。


簡單就是美,這句話套用在海韻ARCH Q503機殼身上真的再適合不過,畢竟特別為機殼做了一顆模組化電源,還有獨家集線器,全部都走特規路線,就連線材都是量身訂做,把不需要的部分全都去掉了,看上去當然就更美觀又整齊啦!同時還是80PLUS金牌,750W大瓦數,OPP), 過電壓(OVP), 欠電壓(UVP), 過電流(OCP), 過溫度(OTP), 短路(SCP)等六項電源保護,原廠另外提供電源10年保固。機殼本身則是能裝E-ATX主機板,內建3顆12cm風扇,最多可以裝8顆風扇,最大支援360mm水冷,風冷散熱器高度16.5cm,顯卡長度38cm,儲存裝置支援2顆2.5″ SSD(Max: 3),2顆3.5″ HDD,擴充性也是在水準之上。在我看來這咖最特別還是在模組化電源還有集線器,畢竟這項獨家設計只有海韻才有,要比獨特性已經先贏了,況且這個電源也很實用,瓦數夠加上效率高,而且最完美相容ARCH Q503機殼,還不用整線(真的只要插一插就好)。至於機殼的話因為設計得比較長,所以擴充性也比較好,基本上要裝整套高端零件都不是問題,只是顯卡需要的瓦數建議玩家還是要留意一下,這咖裡面是750W喔!現在海韻ARCH Q503機殼+CONNECT DGC-750金牌電源組合售價$6990元含稅,提供給有興趣的玩家們參考囉!
