【開箱】超高CP大平台!!技嘉B550 GAMING X主機板。
NT$4,390
@2020/07/06 ,11:37AMD B550主機板上市到現在也已經快半個月，自從原價屋首先開了技嘉B550 AORUS MASTER之後，技嘉B550系列又沉寂了好一段時間，今天總算又要搬上大螢幕讓各位觀賞啦~技嘉的支持者們久等了，歡迎技嘉B550 GAMING X主機板。其實技嘉的GAMING X一直都是CP值相當高的選擇，這次搭載了全新的B550晶片再度重裝上陣。主機板尺寸為ATX，CPU腳位維持AM4，記憶體提供4DIMN雙通道，最大容量提升到128GB(單條最大64GB)，支援時脈DDR4 4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133MHz，若是搭配AMD Radeon 顯示卡超頻，時脈更是能夠衝到4733(O.C.)/4600(O.C.)/4400(O.C.)MHz等數值，不過這當然還是得看記憶體的體質啦! 處理器供電採用8pin實心針腳搭配各式供電晶片模組，可提供10+3相數位供電。硬碟擴充有4個SATA 6Gb/s，支援RAID 0/1/10、兩個M.2 PCIE X4，其中一條可透過CPU獲得PCIE 4.0的高速傳輸，另一條則是透過主板晶片跑PCIE 3.0的速度。顯示卡同樣提供兩個插槽，上方為PCIE X16，可透過處理器獲得PCIE 4.0的極致速度，下方則為PCIE X2，透過主板晶片跑PCIE 3.0，另外有三組PCIE 3.0 X1的擴充插槽可利用。燈光控制方面更是高人一等，提供兩組5V RGB及三組12V RGB，色彩可說是千變萬化。後I/O則有各式連接埠，包含DVI、HDMI、USB 3.2 Gen 2等等。想知道更多技嘉B550 GAMING X的驚人內容嗎? 動動手指向下滑吧!!
這就是今天的主角了，有著與其他型號不同的包裝，而且GAMING X一直都是技嘉中階主機板裡面，CP值相當高的選擇。和其他B550主機板一樣，封面有特別標註不支援R3 3200G及R5 3400G。
後方印有這次的重點特色，例如版面、供電、散熱、軟體等等。

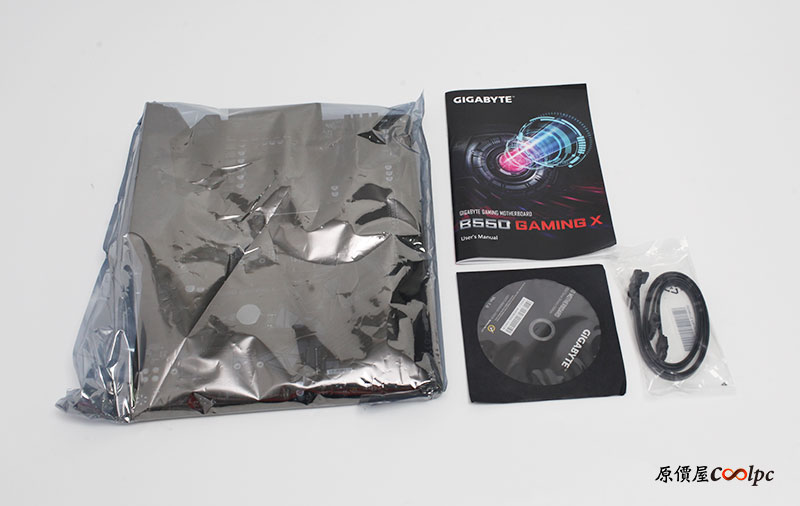

內容物出乎意料的簡單，僅有主板、使用手冊、光碟、SATA排線。

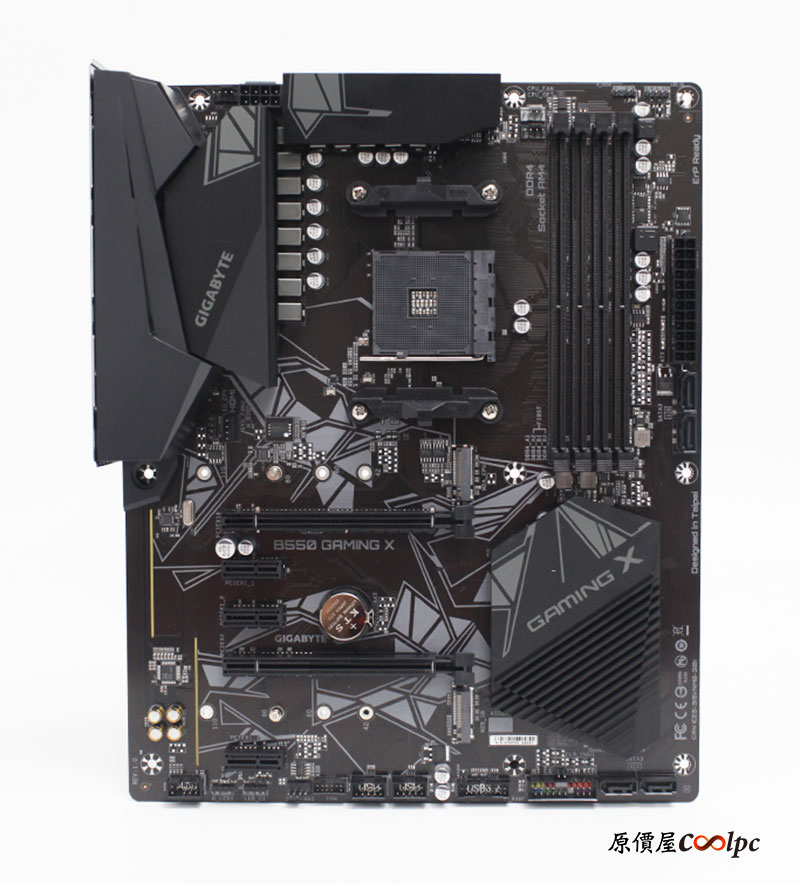

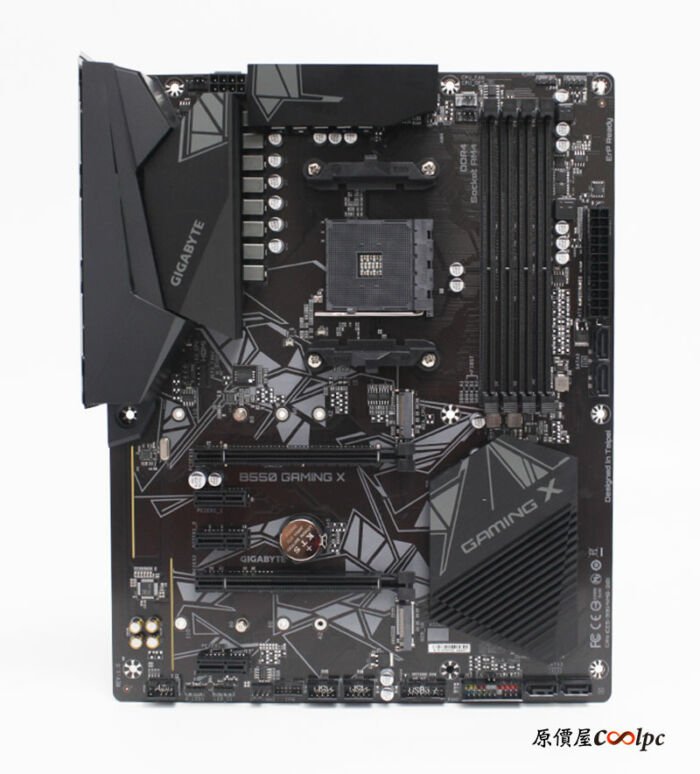

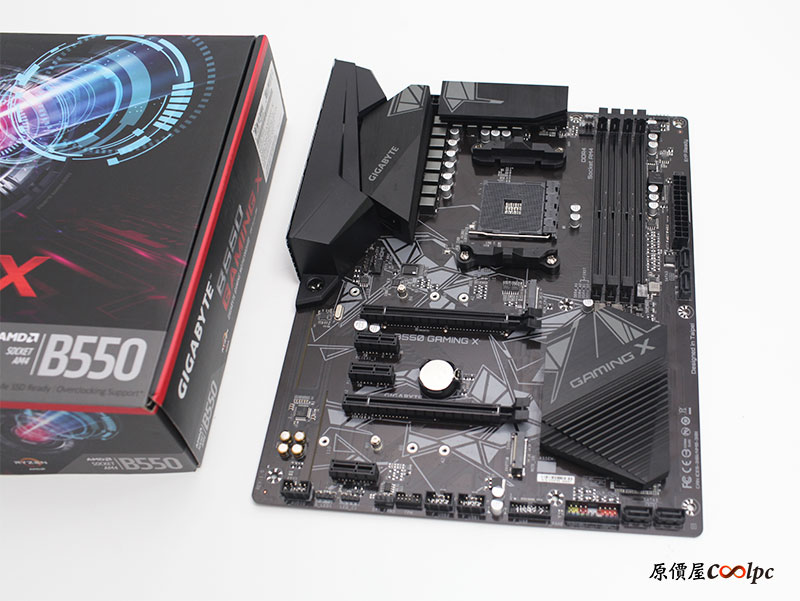

拆開後這個外型怎麼好像在哪裡看過?? 對欸，是技嘉X570 GAMING X，外型上還真有點像。不過這確實是我們的主角B550 GAMING X，ATX規格主機板，在晶片以及供電模組上方都安排了加大版散熱模組，看來這次供電方面很值得期待，不過這邊先賣個關子，等介紹到供電相關晶片時再來說明。

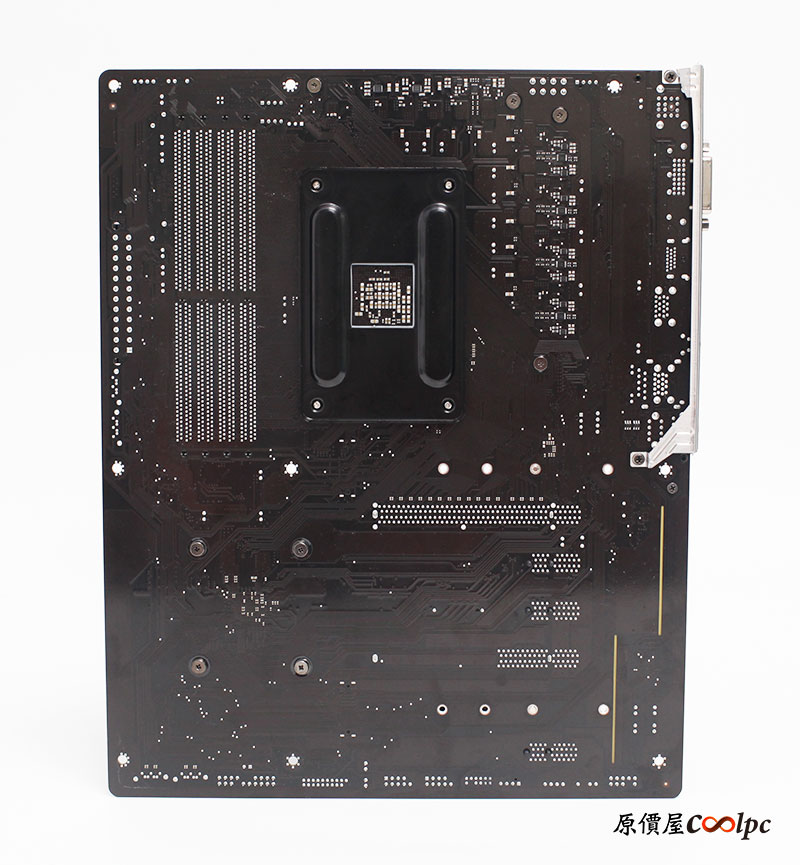

背面除了一些晶片的焊點外，沒有太多其他的配置。

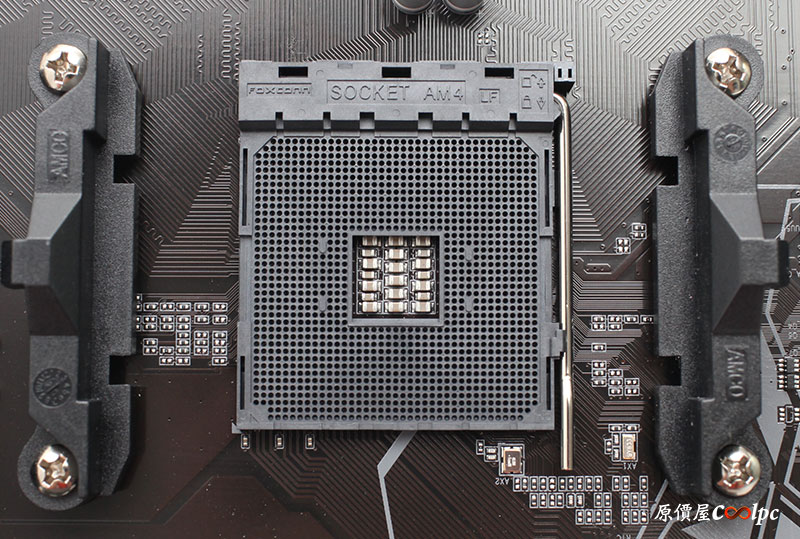

處理器腳位同樣是過去的AM4，並沒有隨著晶片而更動。

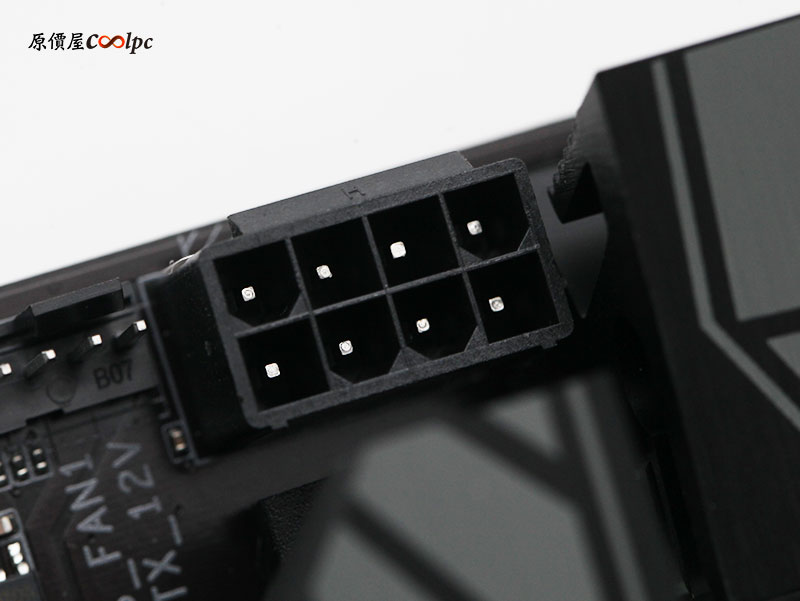

處理器的電源插槽為8pin 實心針腳，畢竟B550 GAMING X還是定位在技嘉中階的主板，所以還不會有用於穩壓的另外4pin出現，不過實心針腳設計本身也已經可以提供較穩定的電壓了。

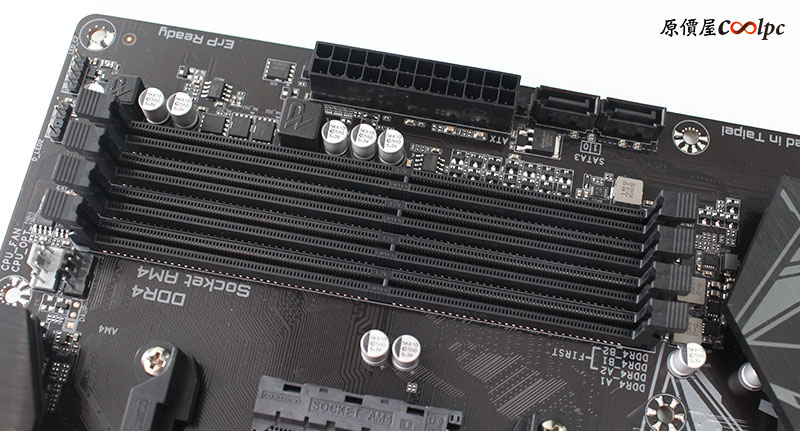

記憶體總容量提升到128GB，並採用4DIMN 雙通道的形式，支援時脈有4000(O.C.)/3600(O.C.)/3333(O.C.)/3200/2933/2667/2400/2133MHz等等，搭配AMD Radeon顯卡最高更是可以超到4733(O.C.)，當然記憶體的體質還是重點啦!!

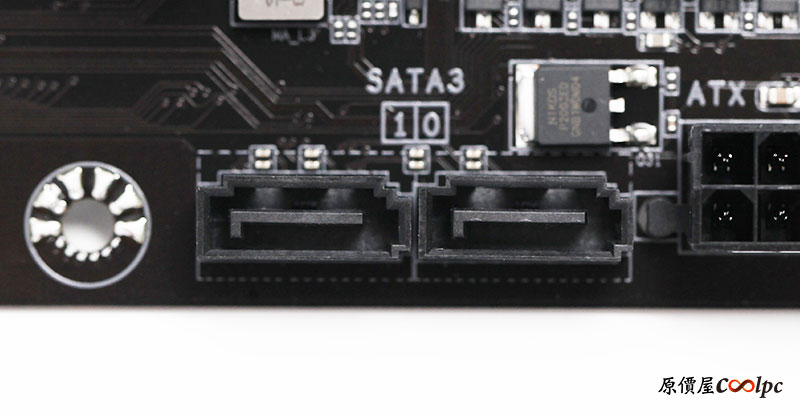

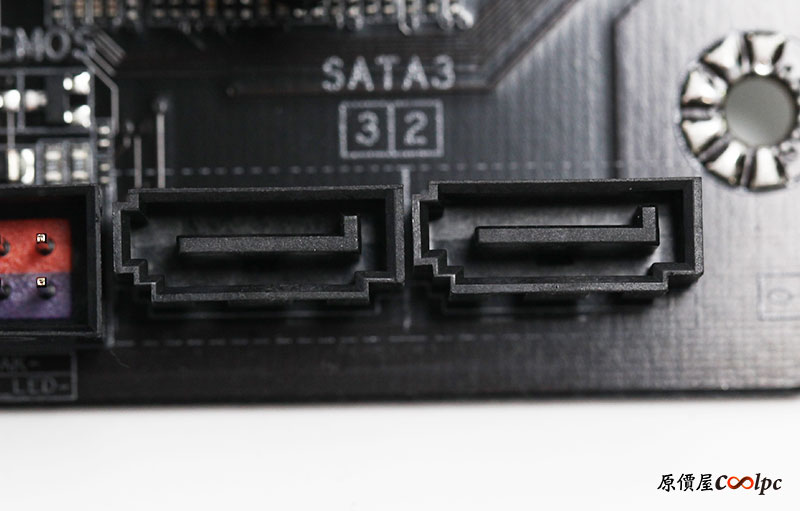

主板本身安排四埠SATA 6Gb/s可供玩家擴充，並且支援磁碟陣列0/1/10。

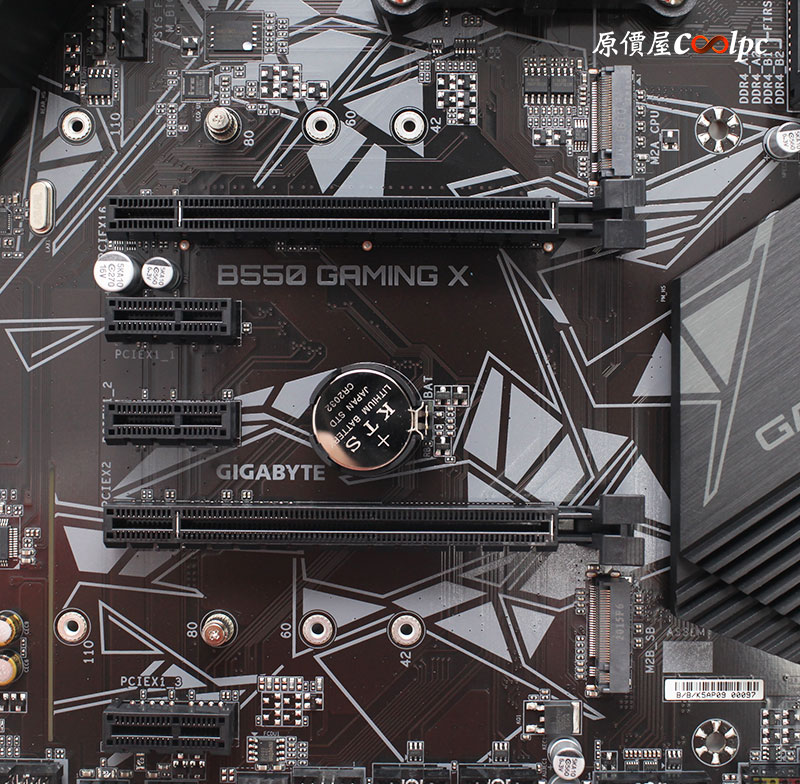

接下來的PCIE通道就是本次其中一個賣點了，相信大家都知道B550系列主板都可以透過Ryzen三代CPU獲得PCIE Gen 4的速度，像是上方的顯卡槽就是PCIE 4.0 X16，而下方則是PCIE 3.0 X16(若安裝雙顯卡為X2)，另外還有3個PCIE 3.0 X1可以做網卡或其他裝置外接。M.2 插槽同樣也有PCIE 4.0，像是上方的M.2 是跑PCIE 4.0 X4的速度，下方的M.2則是用PCIE 3.0 X4的速度在走，兩個M.2插槽都支援M.2 SATA安裝。

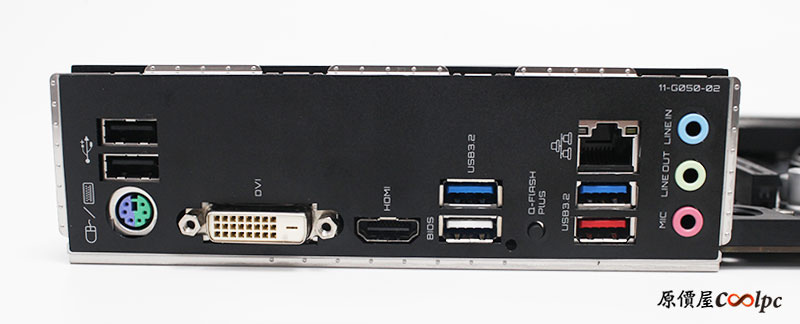

後I/O 也有相當多精彩內容，像是HDMI 2.1等級的影像輸出，另外還有一個USB 3.2 Gen 2 Type-A，並特別用紅色標示。
全部的後I/O配置如下：
1X PS/2 keyboard/ mouse port
1X DVI-D port
1X HDMI port
2X USB 2.0/1.1 ports
3X USB 3.2 Gen 1 ports
1X USB 3.2 Gen 2 Type-A port
1X Q-Flash Plus button
1X RJ-45 port
3X audio jacks

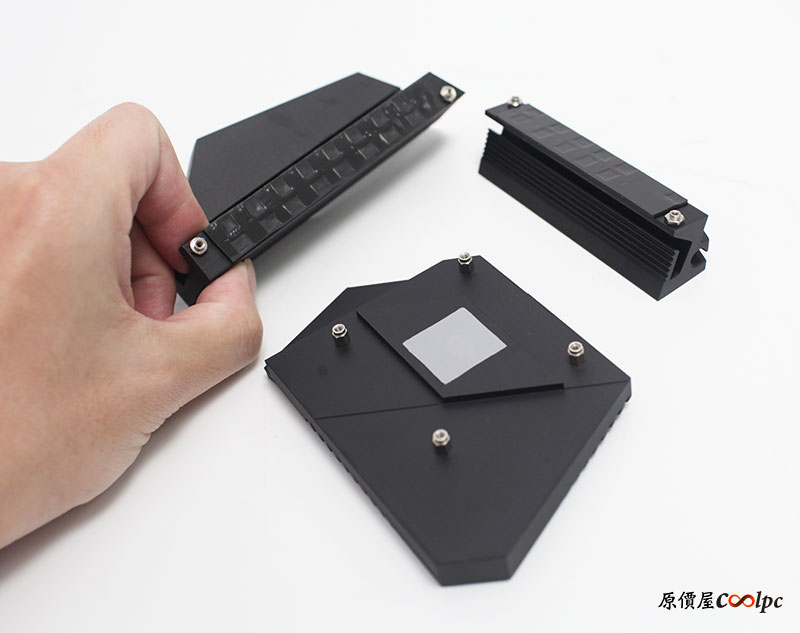

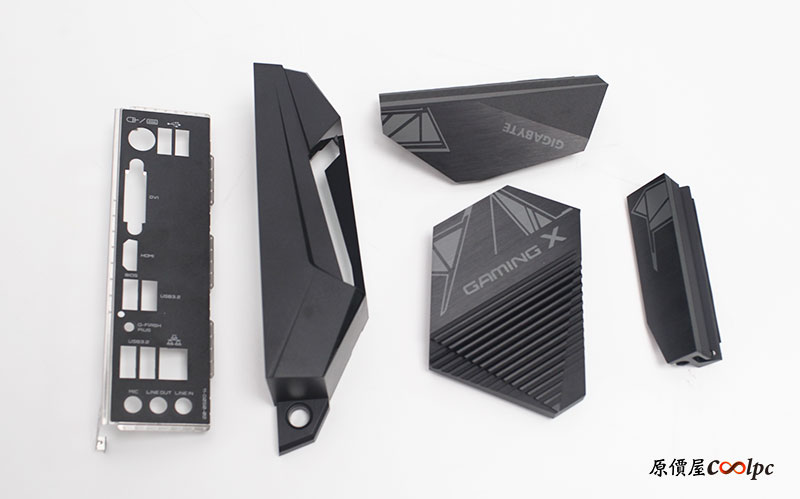

接下來又到了歡樂拆東西時刻，讓我們把主板的散熱模組全都拆下來看看，必須說這次的散熱模組體型都變得比較巨一些，相信效果又比過去的版本更好一些。
模組下方都黏有導熱膠，以便將熱能導出。

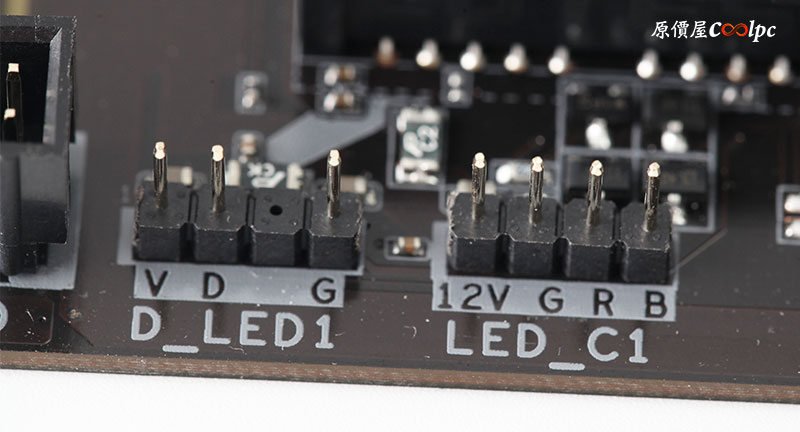

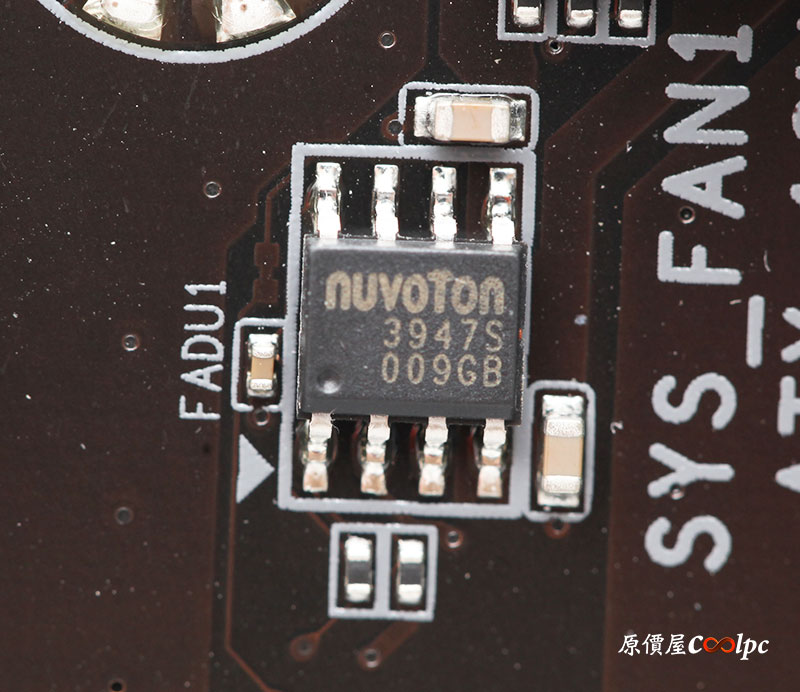

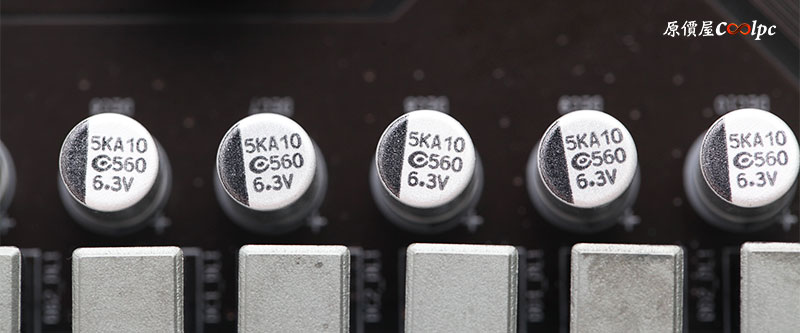

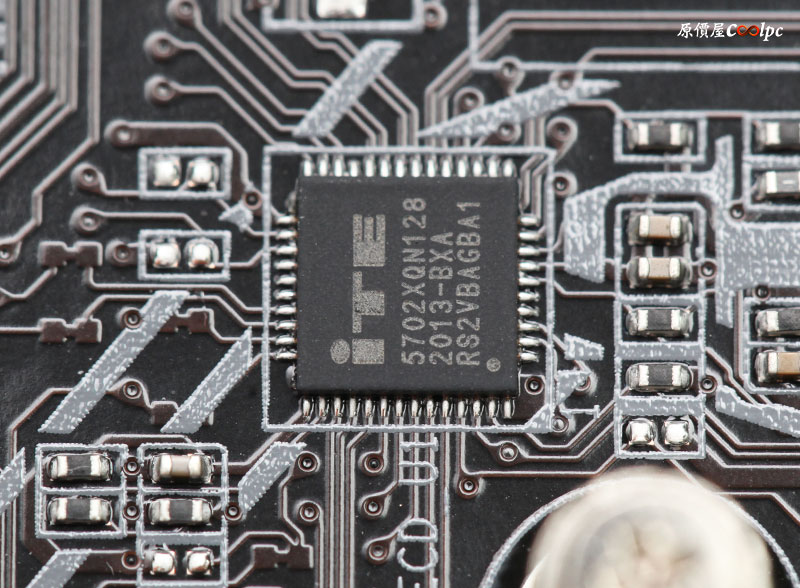

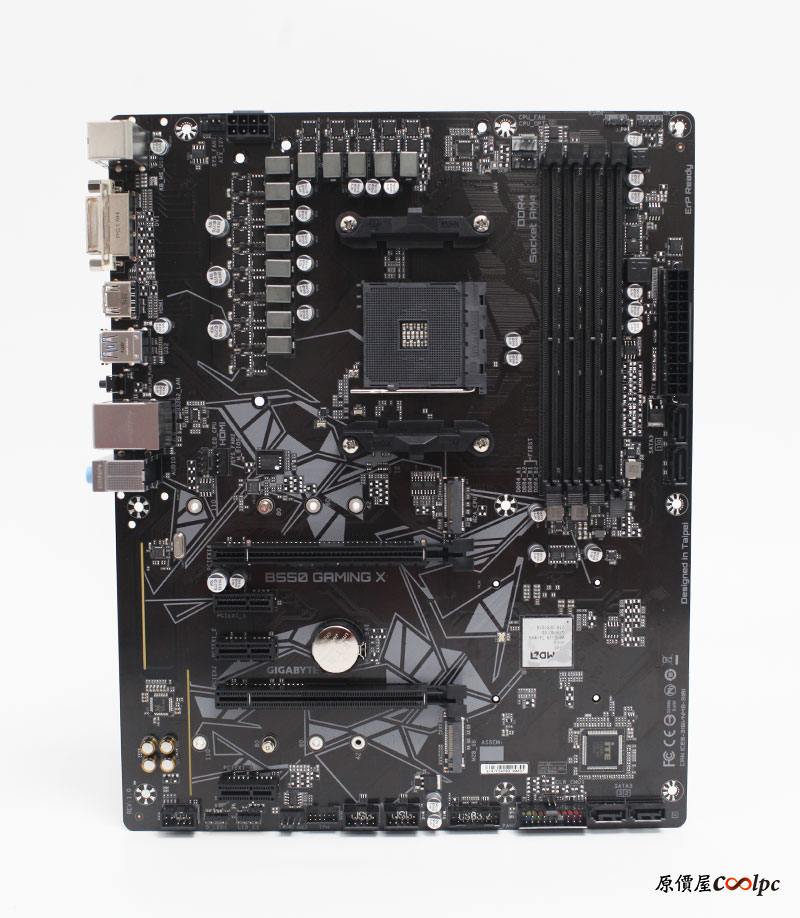

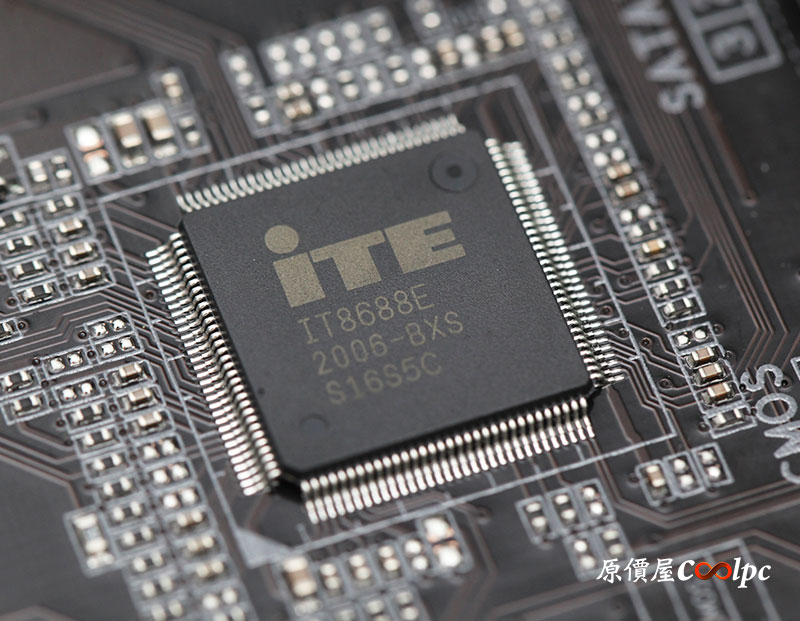

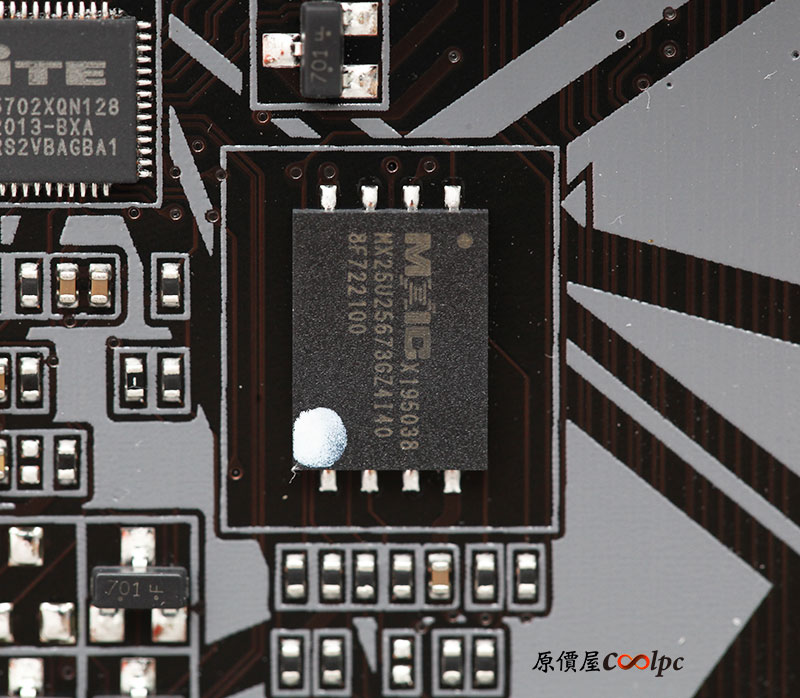

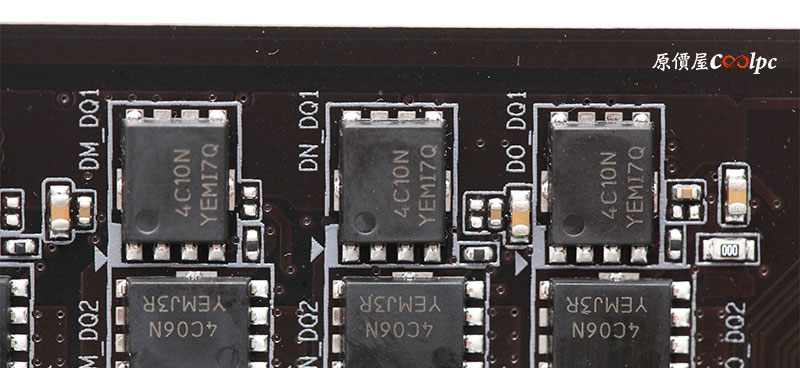

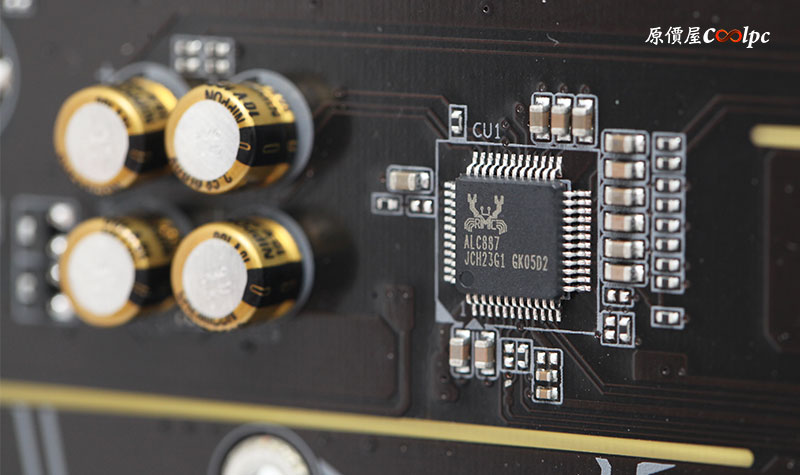

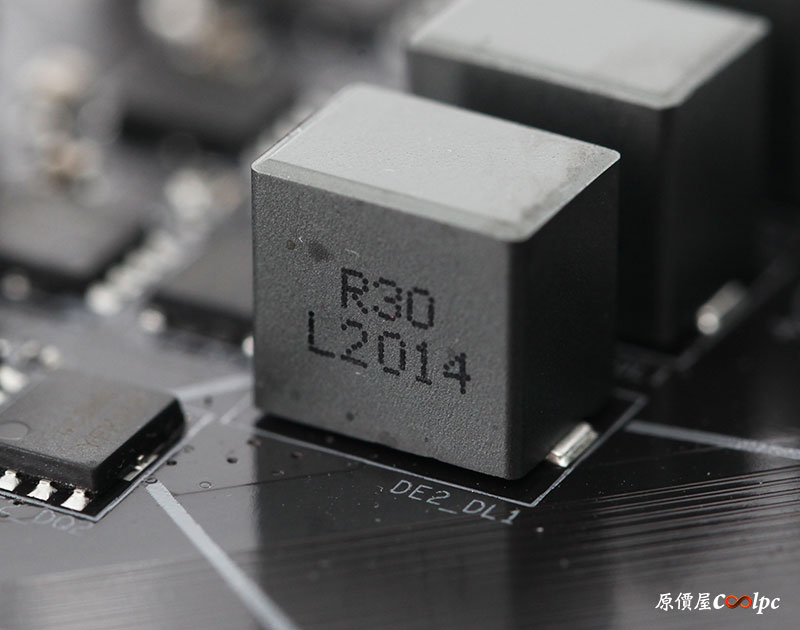

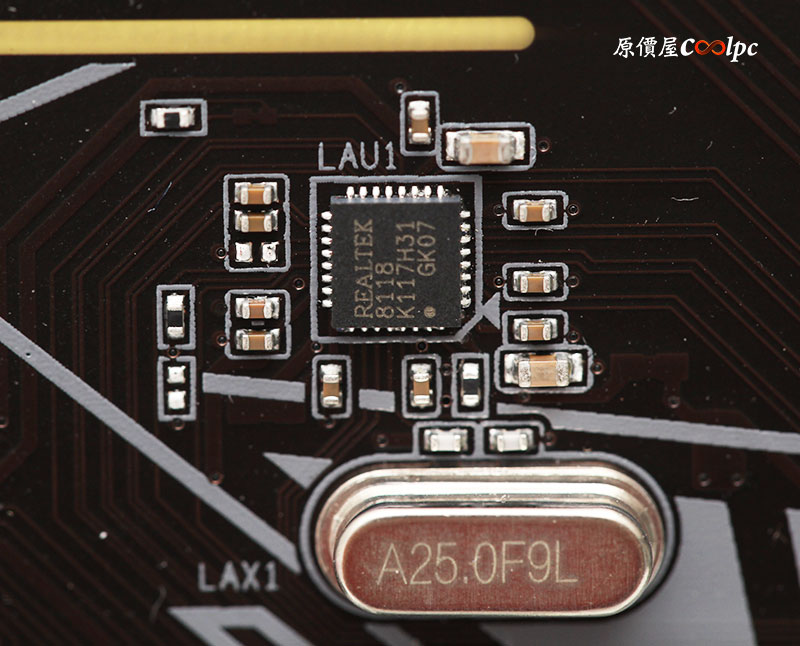

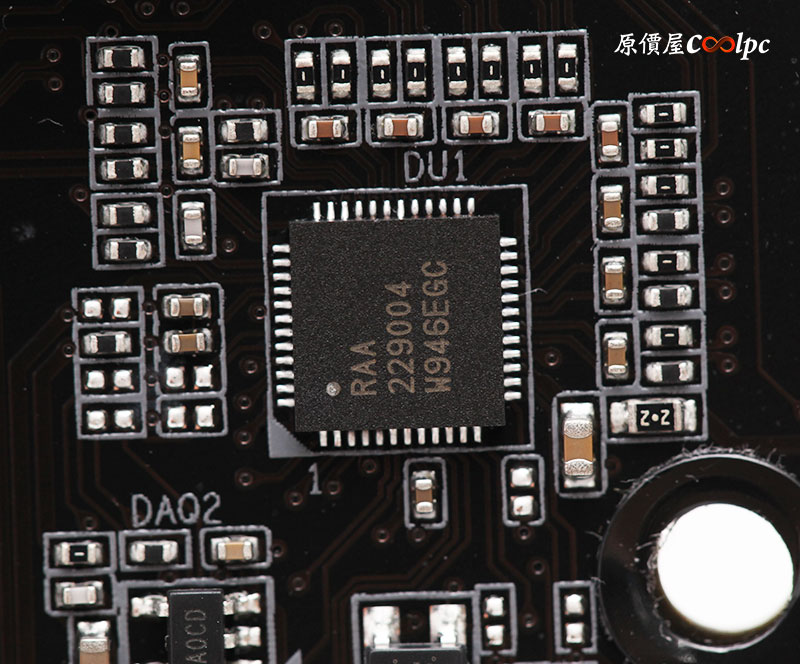

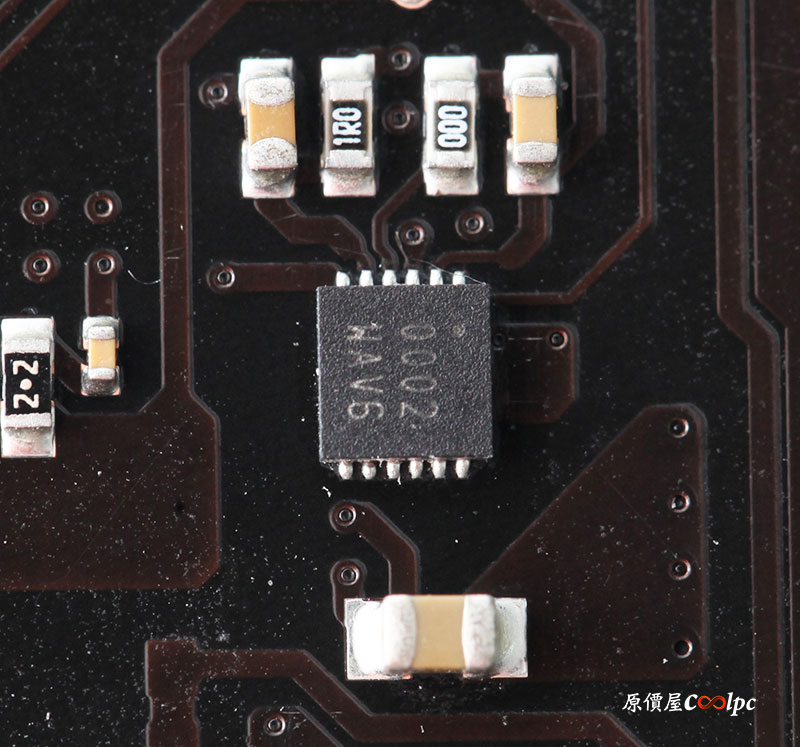

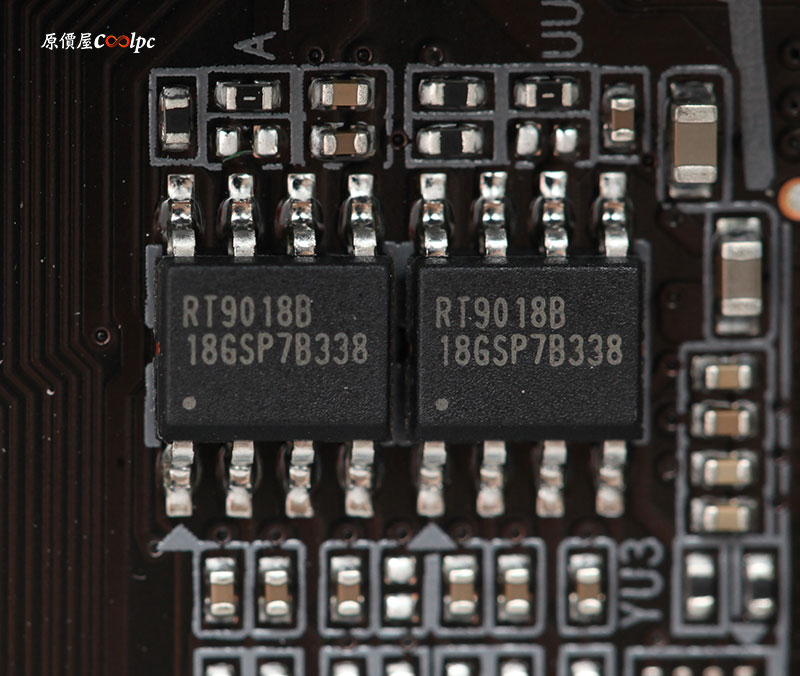

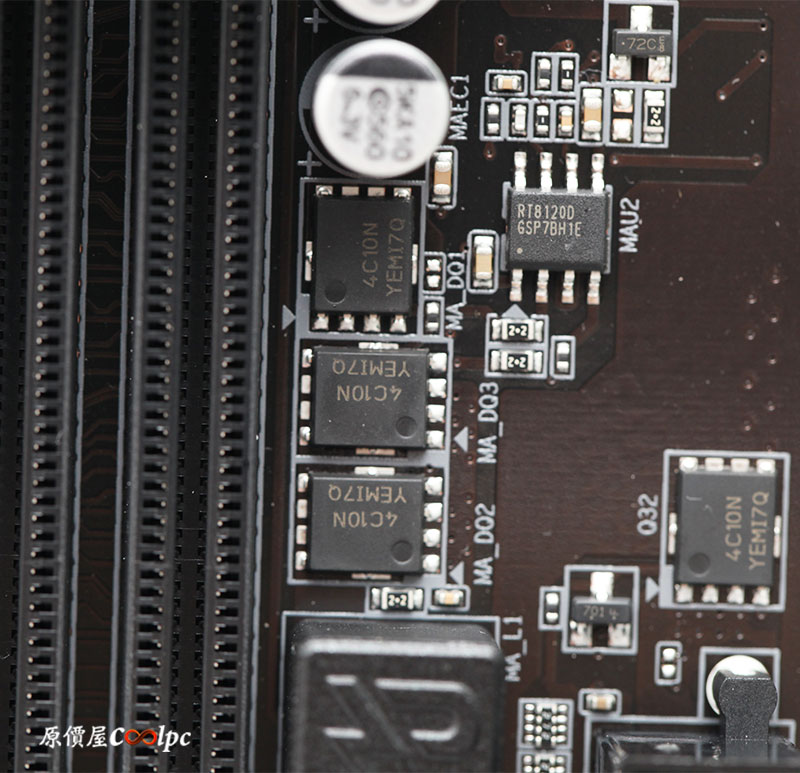

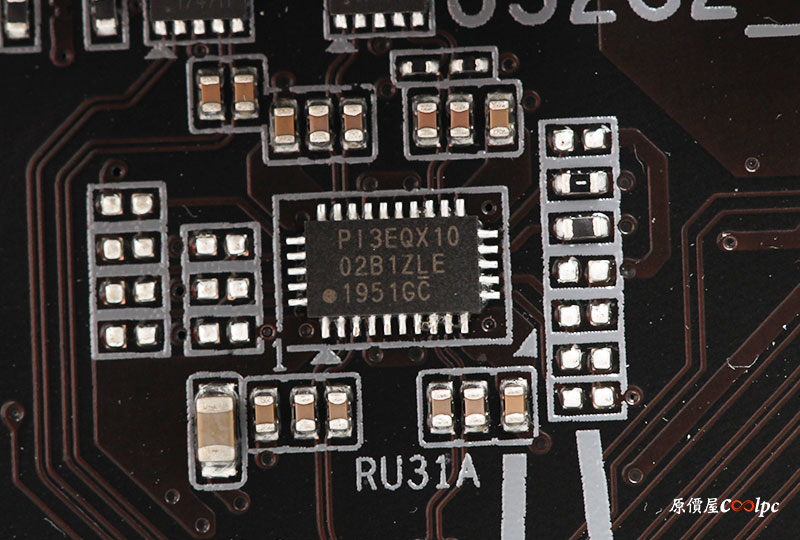

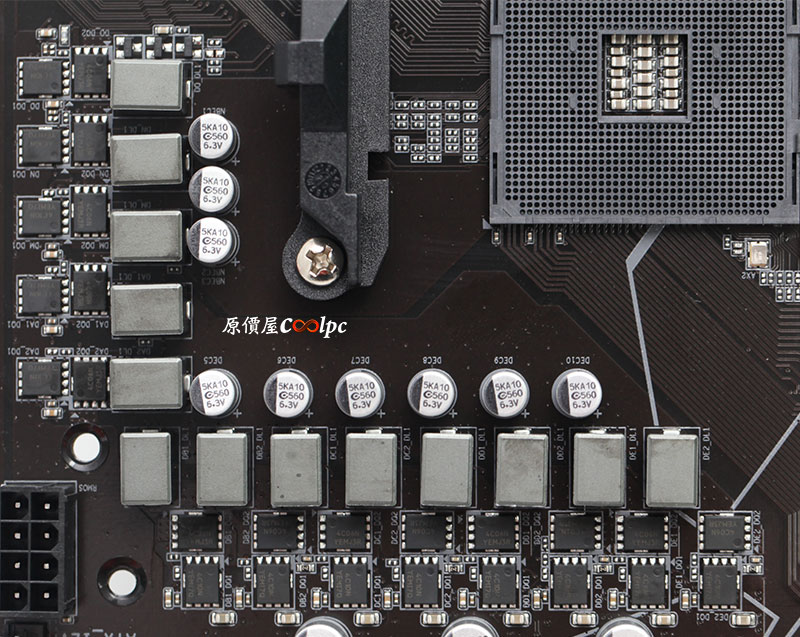

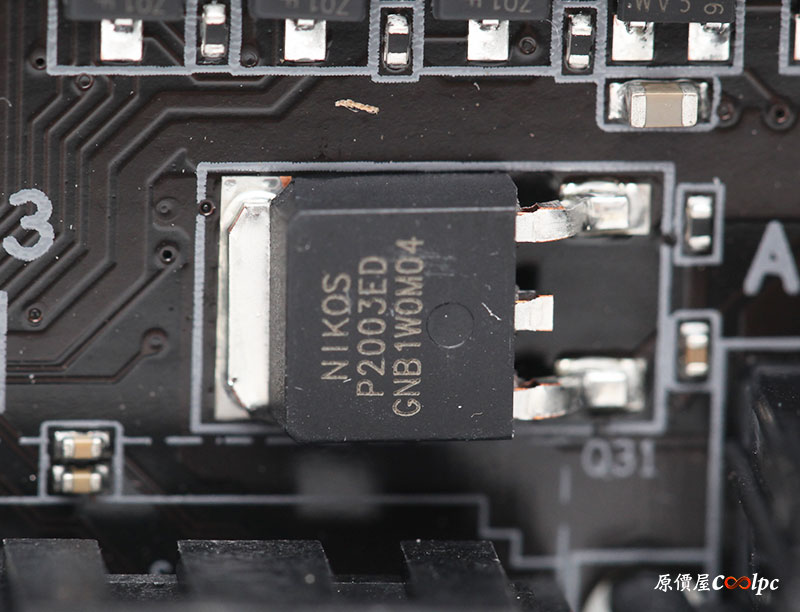

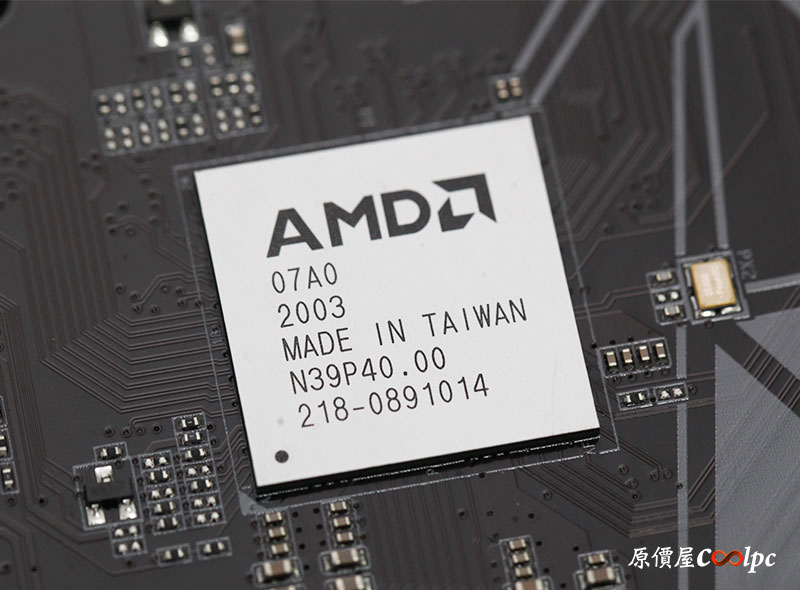

• 卸下全部散熱模組後，就可以清楚看到晶片分布以及型號，本次更新的AMD B550晶片為台灣製造，最主要還是透過CPU取得的PCIE Gen 4 通道，無論是顯卡還是M.2的傳輸都有相當大的速度提升。CPU供電晶片為RAA 229004，而CPU周圍更是圍繞了各式供電模組，可以提供10+3相數位供電，Mosfet使用4C10N、電容5KA10、電感R30 L2014，處理器的電源控制晶片X195038。在記憶體旁邊也可以找到NIKOS p2003ed MOSFET，並且有4個4C10N為記憶體提供更穩固的供電。環控晶片使用 iTE IT8688E、iTE IT 5702XQN128，每個風扇旁邊都配有一個nuvoTon 3947S晶片控制。因為後I/O配有USB 3.2 Gen 2 的連接埠，所以配了一個訊號中繼晶片PI3QX10，網路方面是技嘉獨家的電競網路，晶片則使用REALTEK 8118，音效晶片為REALTEK ALC887，並且有四顆大型日系CHEMICON電容，可輸出2/4/5.1/7.1等聲道(須從音訊軟體中設定)。影像輸出方面有HDMI控制晶片 RT9018B，而燈光方面主板配有3組12V RGB及2組5V RGB。
在深度認識技嘉B550 GAMING X之後，覺得它的實力比起上一代可說是三級跳啊! 不僅有了更豐富的功能，供電也獲得相當顯著的提升。要說最大的功能提升大概就是導入PCIE Gen 4通道，雖然是透過Ryzen第三代CPU才能獲得，不過有得用就是讚，顯示卡可以享有PCIE 4.0 的超高速傳輸，當然別忘了其中一條M.2也是可以跑PCIE 4.0 的速度，至於其他PCIE相關的插槽因為都是透過主板晶片為通道，所以都還是PCIE 3.0。另外，記憶體也有顯著的升級，容量提升讓玩家們可以面對更龐大的暫存資料處理，而超頻方面也有了更高的支援時脈，最高可以達到4000MHz，相信這對高端超頻玩家們來說不會太難，不過還是會因為記憶體的體質而有不同喔。說到超頻就讓我們繼續談供電，這次主板提供10+3相數位供電，對於超頻的穩定性可說是大大的提升，畢竟過去10相以上的供電就已經相當難得，AMD至少要X570系列才能看到。而現在B550主機板就已經提供了這樣穩定的供電品質，似乎是已經贏過一小部分的X570，不過想想X570已經推出超過1年，而且X570可以做到全區PCIE 4.0，散熱也幾乎佈滿整塊主板，再加上本就十分強大的供電能力，若玩家們想要追求比較極致的效能，或是更好的主板散熱能力，X570仍會是整體平均較好的選擇。
雖然說技嘉B550 GAMING X還是沒辦法完全超過老大哥X570，不過這次的晶片升級還是讓它比以往更具優勢，對於不是重度超頻的玩家來說，B550 GAMING X會是個不錯的選擇，目前已經可以在原價屋找到囉! 售價$4390含稅，以CP值來看還算滿推薦的啦! 而且於7/1~8/15購買技嘉B550主機板還可以到官網登錄送AORUS頸枕(以線上估價系統內容為準)，有這種好康怎麼能讓大家錯過呢?不過數量有限，送完為止喔!! 快來全台原價屋門市，或是透過線上估價系統網路下單吧~
