【開箱】被動散熱好靜道！12+2+1 相供電、雙 Lan Port，MSI MAG X570S TORPEDO MAX 主機板。
NT$7,490
@2021/10/17 ,11:30太平洋藍風格的散熱器設計，這在主機板上算比較少見的風格！因應它 Slient 的頭銜改為無風扇全被動散熱，加大了 VRM、M.2、Chipset 區域散熱器，12 + 2 + 1 相、6 層 PCB 板，這些都還算基本，特別的是給到 2.5G+1G 雙網路埠，其餘 I/O 也有主流 USB 3.2 Gen2 Type-A + Type-C、HDMI 2.1，支援 Flash BIOS Button 免 CPU 刷 BIOS 功能，標準 ATX 尺寸、4 DIMM 雙通道記憶體插槽、6 x SATA、2 x M.2、裝甲強化 PCIe x16、PCIe x16(x4)、2 x PCIe x1，當然也支援 MSI Mystic Light 燈光同步技術，最重要的是搭配 Ryzen 5000X 系列處理器便能啟用 PCIe 4.0 資源！簡單來說它既有靜音特色又有 RGB 燈光系統，又有滿足電競玩家需求的能耐，雙網路設計更能滿足專業工作站、伺服器應用，憑一己之力滿足全方位用戶！我將其稱為…軍火之王！接著就一起往下看看它的開箱吧！

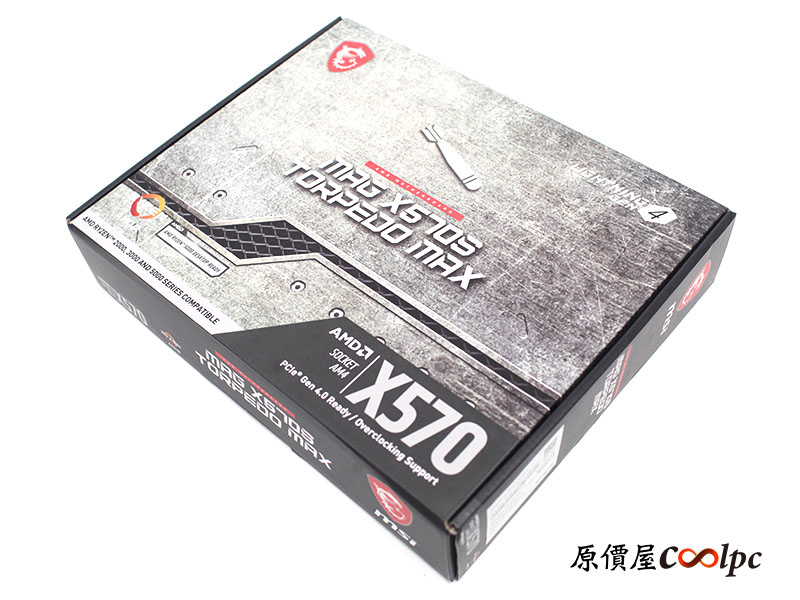

MAG 系列走一個軍事風格設計，因此你可以在 MSI MAG X570S TORPEDO(魚雷) MAX 主板外盒看見鋼板以及魚雷圖素，PCIe 4.0 及 Overclocking Support 就不用多說了吧！本來就是 AMD 佛心設計！
背面則有額外產品特色介紹，X570S 系列主軸就是將散熱器加大加厚，畢竟是要做無風扇全被動散熱，另外在資源的分配給到 2.5G+1G 雙網路，亦有裝甲強化 PCIe 4.0 插槽設計等特色。

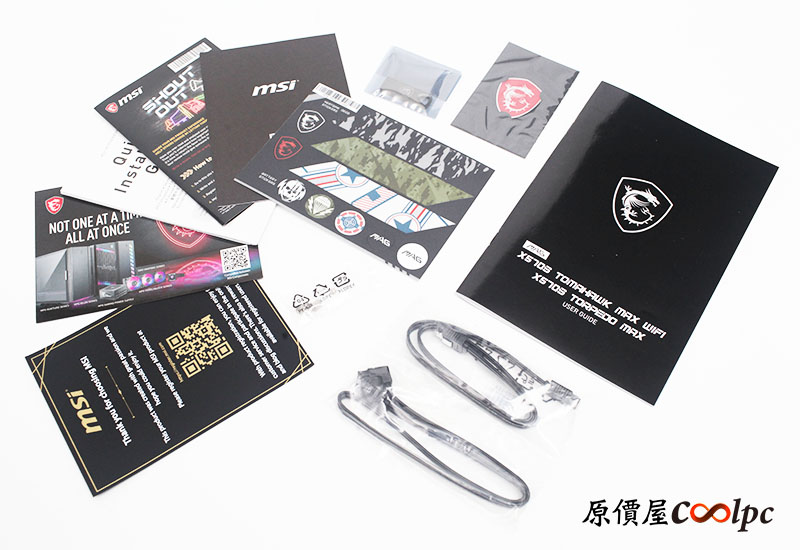

配件部分附上基本的 2 條 SATA 線，驅動部分提供 USB 隨身碟的安裝方式，這可以！有跟上時代呀！
配件：
SATA 6Gb/s 連接線 x2
M.2 螺絲 + 螺柱 (2 套/包) x1
機殼銘牌 x1
MAG 標籤 x1
產品註冊卡 x1
MSI 會員獎勵計畫卡 x1
軟體 驅動程式&工具軟體 USB 隨身碟 x1
使用說明書 x1
快速指引 x1

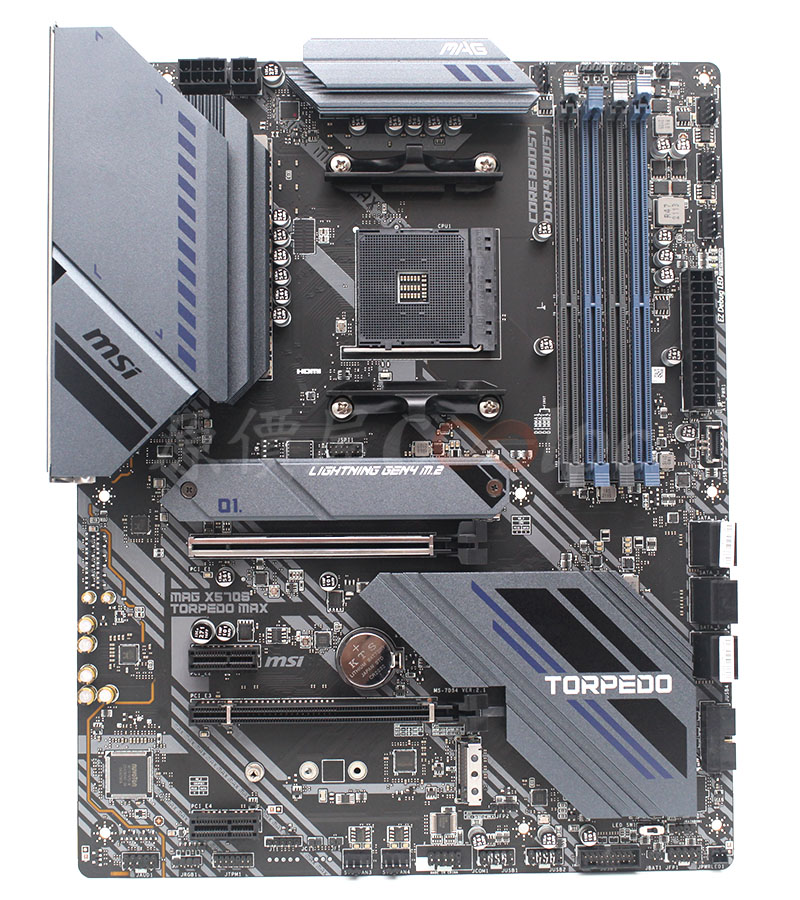

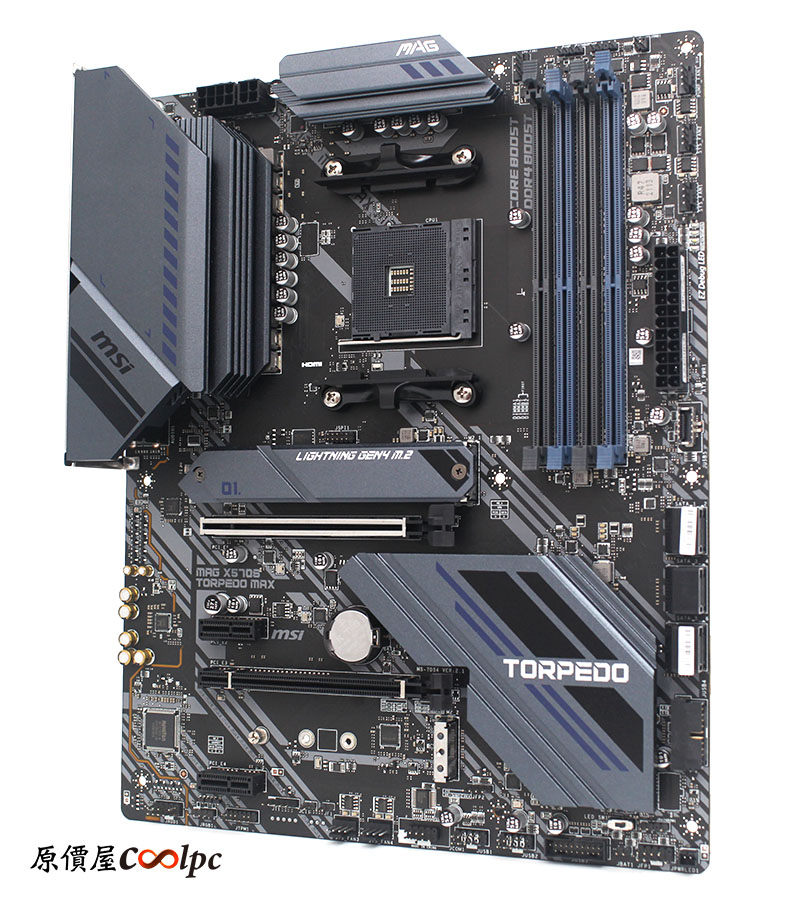

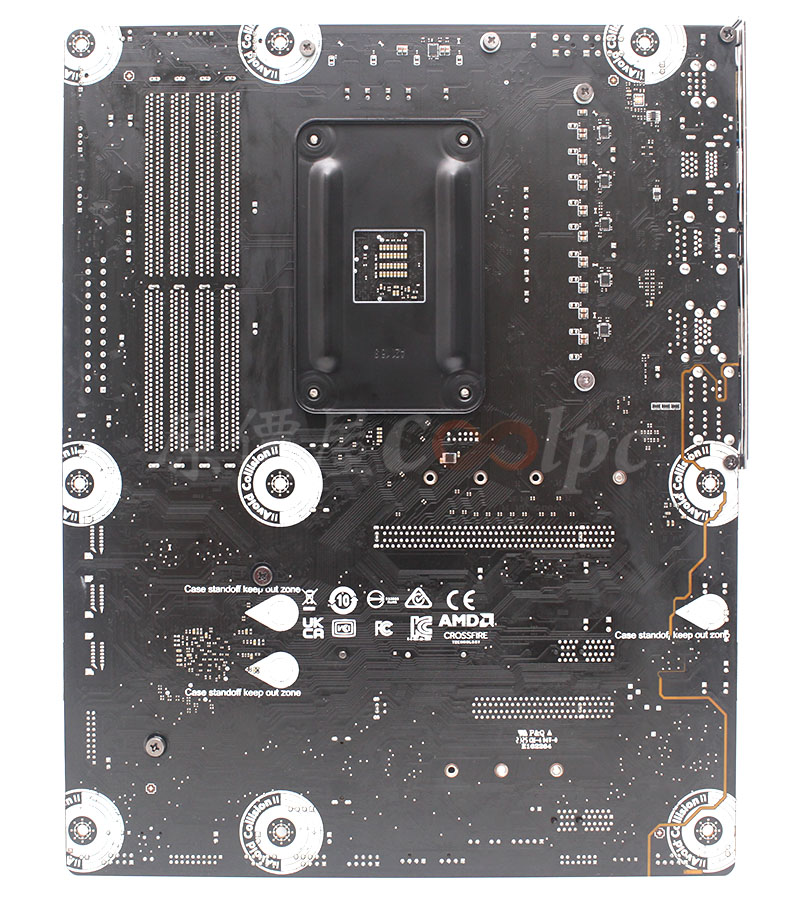

MSI MAG X570S TORPEDO MAX 主機板為標準 ATX 尺寸、6 層板，外觀上比較特殊的是太平洋藍色系的散熱片設計，給人截然不同的色調質感呈現，針對 Slient 部分將 VRM、M.2、Chipset 區域散熱器加大並移除風扇，背面除了音效分離電路外，也可以看見 Case standoff keep out zone（機殼螺絲柱注意事項）字樣，並在每個螺絲孔旁塗上保護漆，避免刮傷。

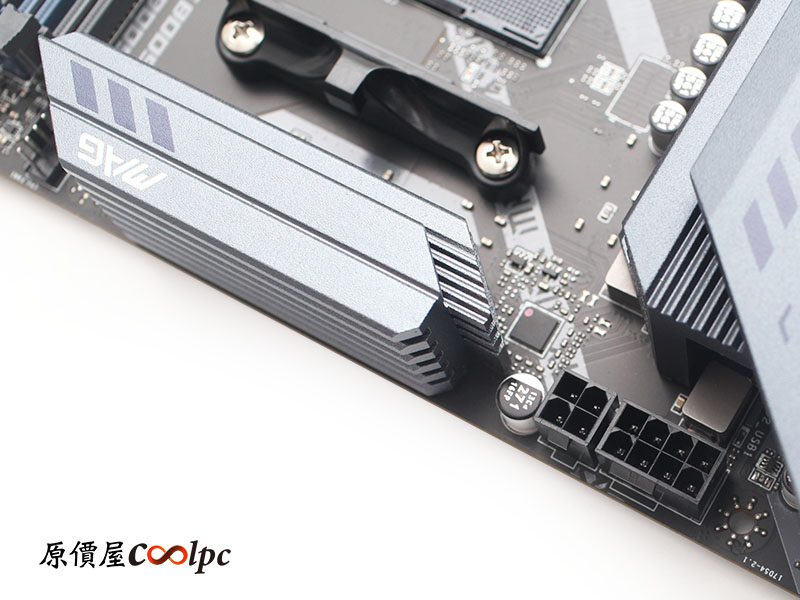

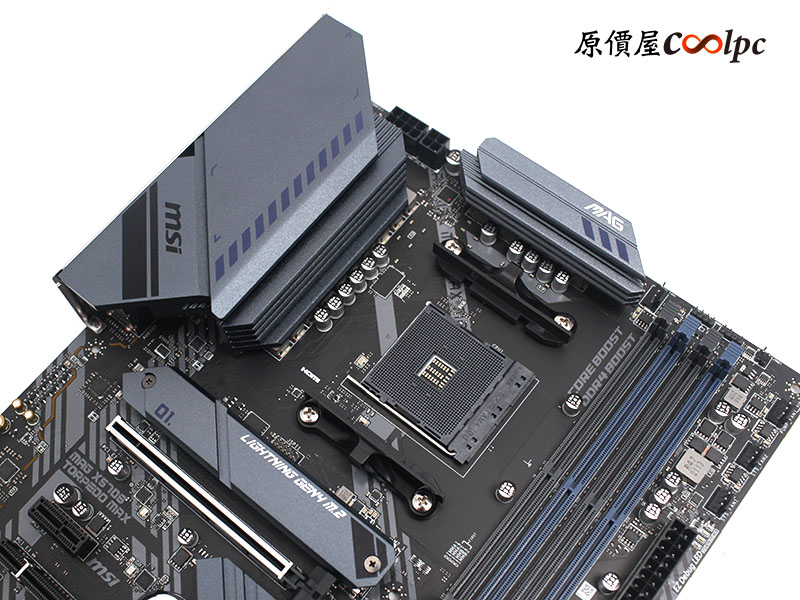

太平洋藍的概念確實還滿搶眼的，不過這類風格其實在 MSI Z590 / B560 TORPEDO 就有出現過，當然啦…它們的質感與 MAG VAMPIRIC 300R PACIFIC BLUE 機殼就是天生一對！回到 X570S 主板本身，散熱器與上一代都有明顯的加大，藉此來提升散熱效率，CPU 供電插座為 8+4 Pin 針腳設計。

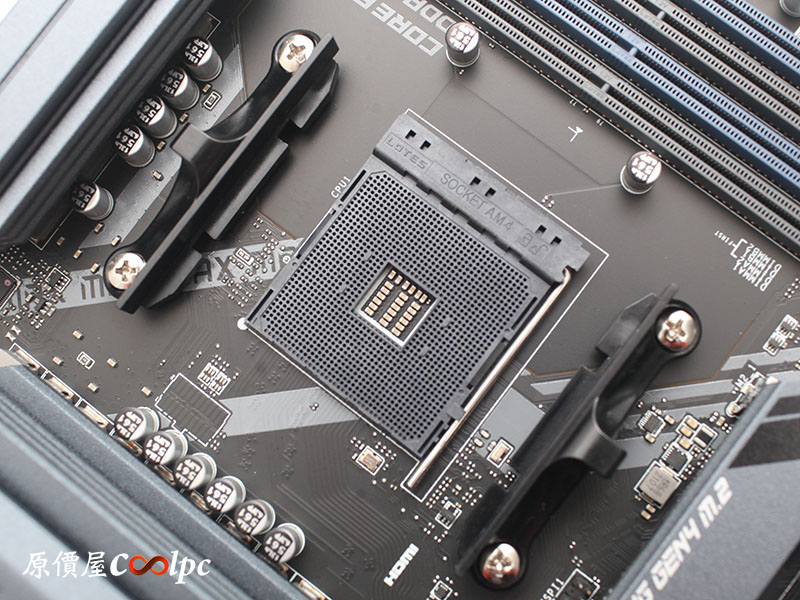

依然是那 AMD Socket AM4 佛心腳位，支援 Ryzen 2000/3000/4000/5000 系列處理器，亦可支援部分 Ryzen 1000型號，你說這個相容 Range 是不是很大！

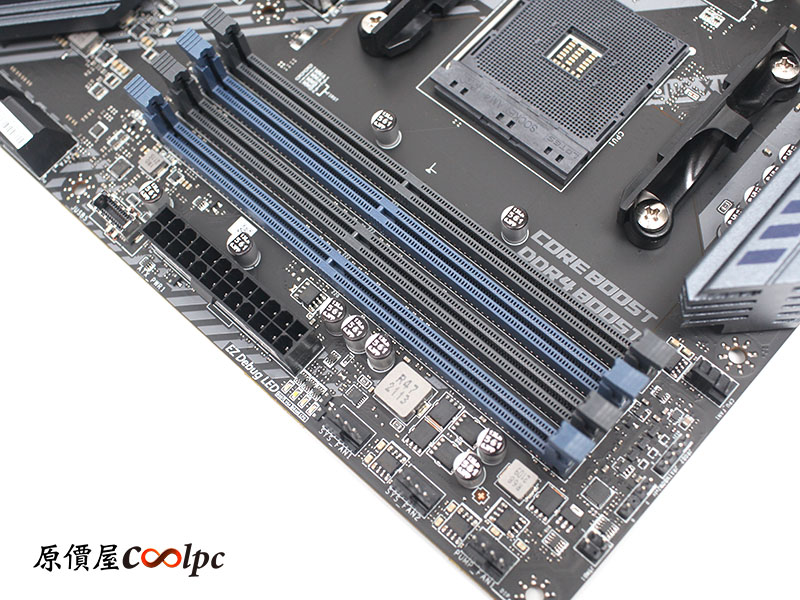

4 DIMM DDR4 雙通道設計，最高支援單條 32G 共 128G、時脈最高 DDR4 5100MHz（OC），一旁配置 USB-C 前置擴充插槽。
官方記憶體規格說明：
．4 條 DDR4 插槽，支援總合最高 128GB
．支援 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz 透過 JEDEC1
．A-XMP OC 模式下的最大超:
．適用於 Ryzen™ 5000 G-系列 及 4000 G-系列處理器
-1DPC 1R 支援最高 5100 MHz 記憶體
-1DPC 2R 支援最高 4000 MHz 記憶體
-2DPC 1R 支援最高 4266 MHz 記憶體
-2DPC 2R 支援最高 3600 MHz 記憶體
．適用於 Ryzen™ 5000 系列 及 3000 系列處理器
-1DPC 1R 支援最高 5100 MHz 記憶體
-1DPC 2R 支援最高 3866 MHz 記憶體
-2DPC 1R 支援最高 4000 MHz 記憶體
-2DPC 2R 支援最高 3600 MHz 記憶體
．支援雙通道模式
．支援 non-ECC， 無緩衝記憶體

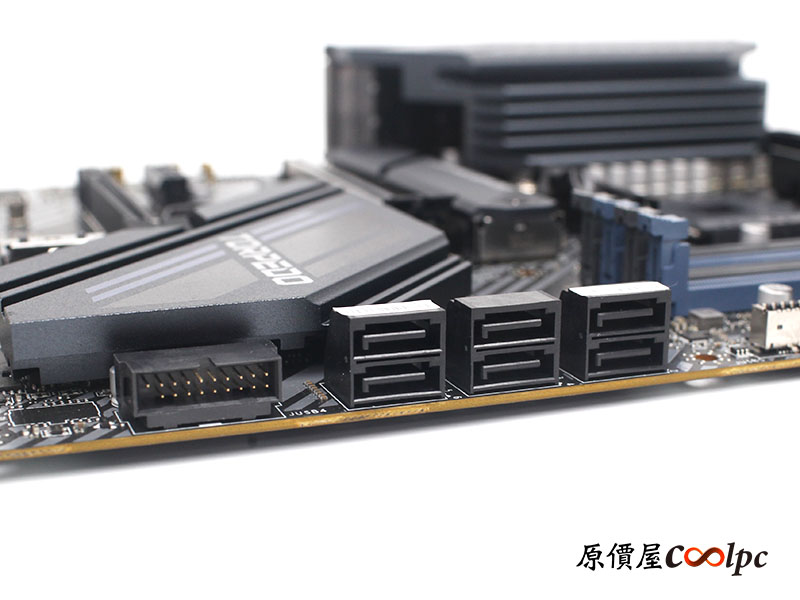

6 組側插 SATA Port，可支援 RAID 0/1/10 磁碟陣列功能，一旁則有側插式 USB 3.2 Gen1 前置 I/O 擴充槽。

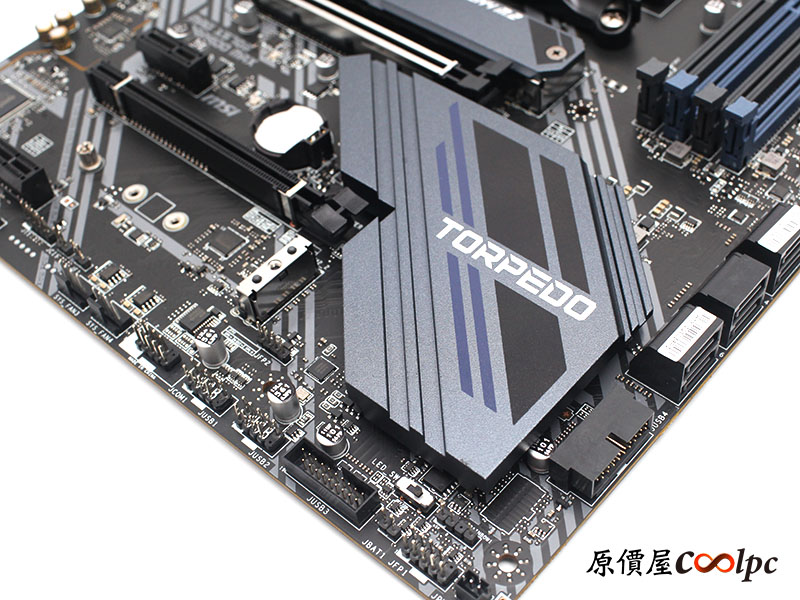

由於主板設計是超靜音的全被動散熱，可看見 Chipset 散熱器也是明顯的擴大面積，並加入了線條雕塑來提升排熱能力。

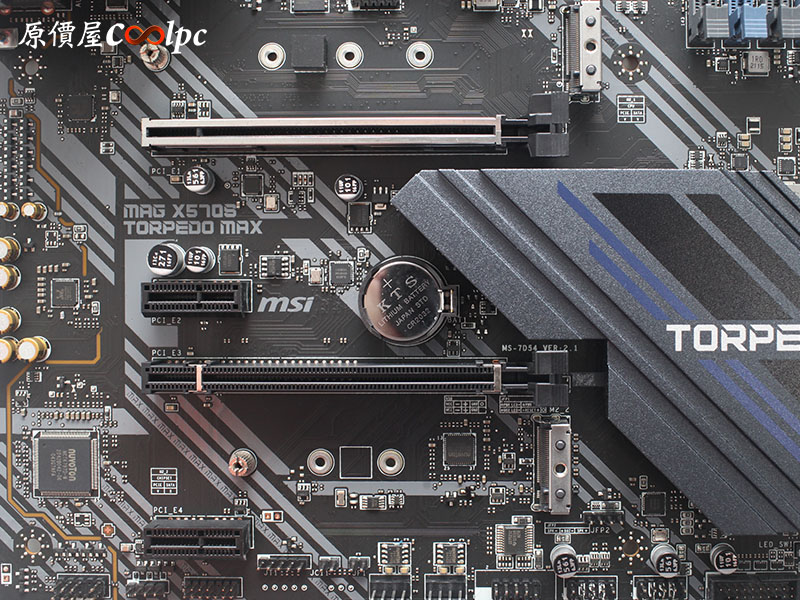

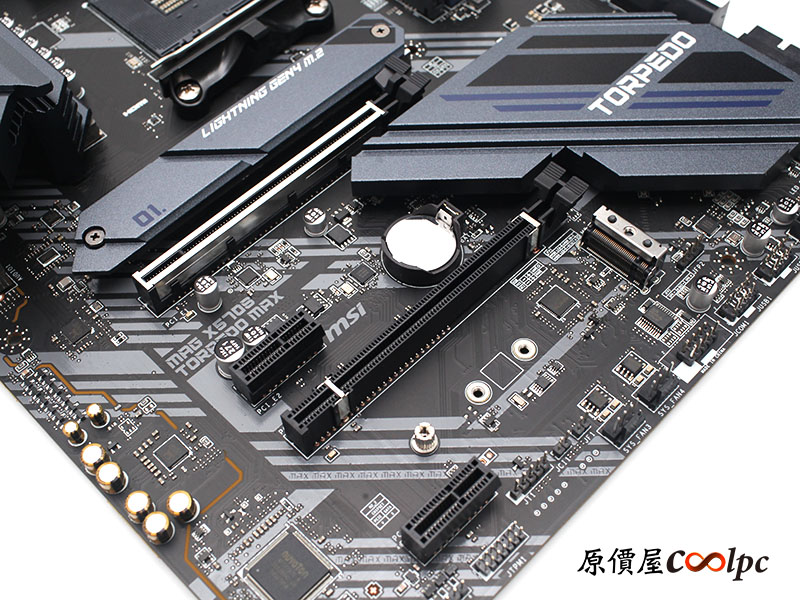

共提供 2 組 M.2 擴充槽，其中一塊有加大散熱器設計，背面也有貼上 7W/mK 導熱貼片，確保你在進行專業創作時，高速寫入性能不受限！提供 1 組裝甲強化 PCIe x16 插槽、1 組 PCIe x16(x4)、2 組 PCIe 3.0 x1，可支援 AMD CrossFire™ 技術。
官網 PCIe/M.2 配置說明：
．支援 PCIe 4.0 / PCIe 3.0
-PCIe 4.0 僅適用於 AMD Ryzen™ 5000 系列和 3000 系列桌上型處理器
．1 個 PCIe x16 插槽 (源於處理器)
-PCI_E1 支援 PCIe 4.0/ 3.0 x16
．1 個 PCIe x16 插槽 (源於 X570 晶片組)
-PCI_E3 支援 PCIe 4.0/ 3.0 x4
．2 個 PCIe 3.0 x1 插槽 (源於 X570 晶片組)
．2 個 M.2 插槽 (M 鍵)
-PCIe 4.0 僅適用於 AMD Ryzen™ 5000 系列和3000 系列桌上型處理器
-PCIe 3.0 僅適用於 AMD Ryzen™ 5000 G-系列, 4000 G-系列, 3000 G-系列, 2000 系列和 2000 G-系列桌上型處理器
-最高可支援 SATA 6Gb/s
-M2_1 插槽 (源於處理器)
-支援 2280/ 22110 規格儲存裝置
-M2_2 (源於 AMD X570 晶片組)
-支援 2242/ 2260/ 2280 規格儲存裝置

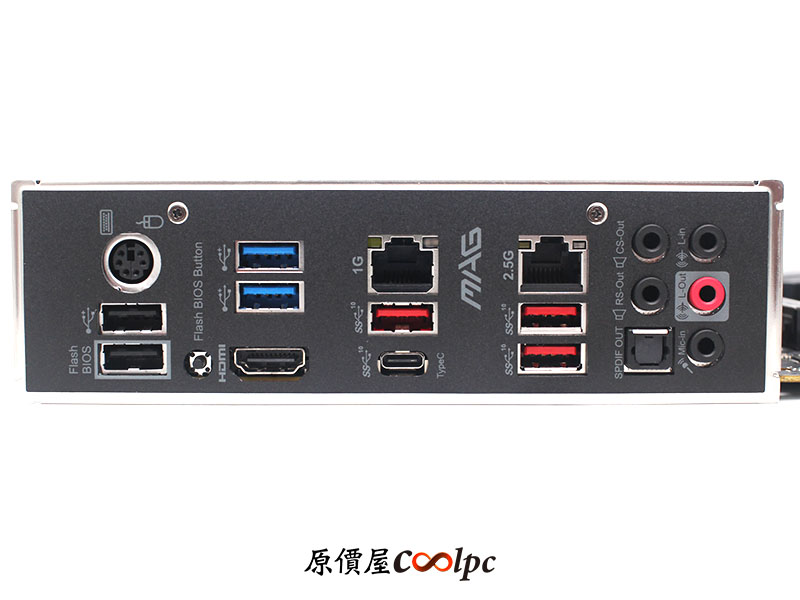

I/O 配置除了有給你基本的 USB 3.2 Gen1/Gen2、USB-C，還有 Flash BIOS 設計，較特別的是保留的傳統 PS/2 介面，為老玩家沿用設備所預留！HDMI 2.1 部分內顯最高支援 4K 60Hz 輸出。
I/O 配置：
PS/2 Mouse / Keyboard
USB 3.2 Gen 1 5Gbps (Type-A)
Gigabit LAN Port
2.5G LAN Port
HD Audio Connectors
USB 2.0 Port
Flash BIOS Button
HDMI 2.1 Port
USB 3.2 Gen 2 10Gbps (Type-C)
USB 3.2 Gen 2 10Gbps (Type-A)
Optical S/PDIF OUT

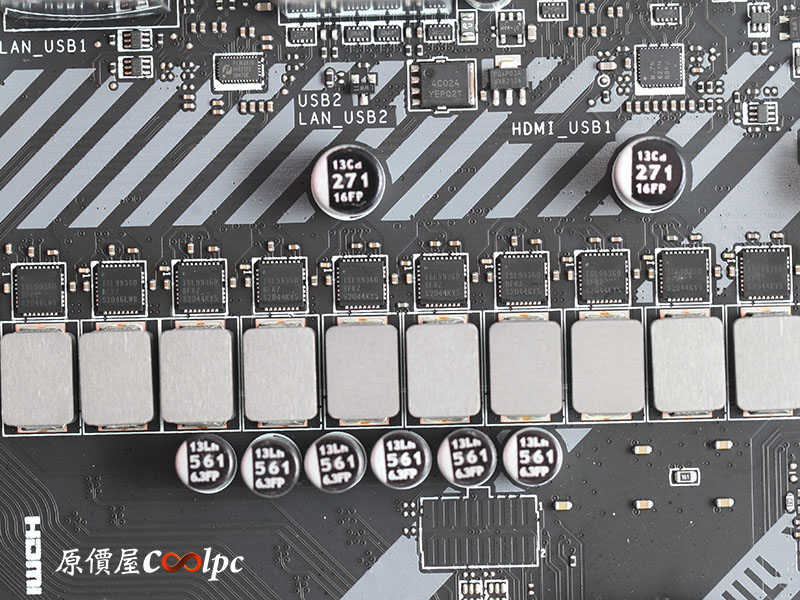

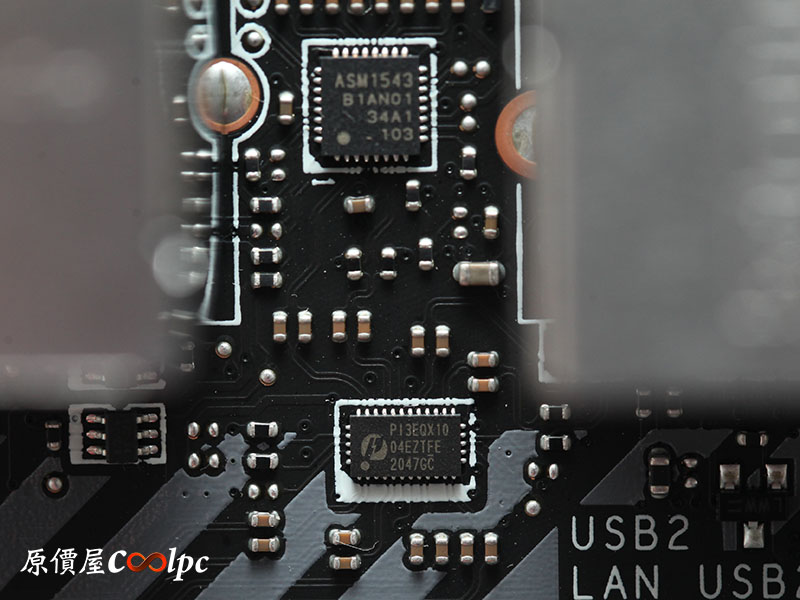

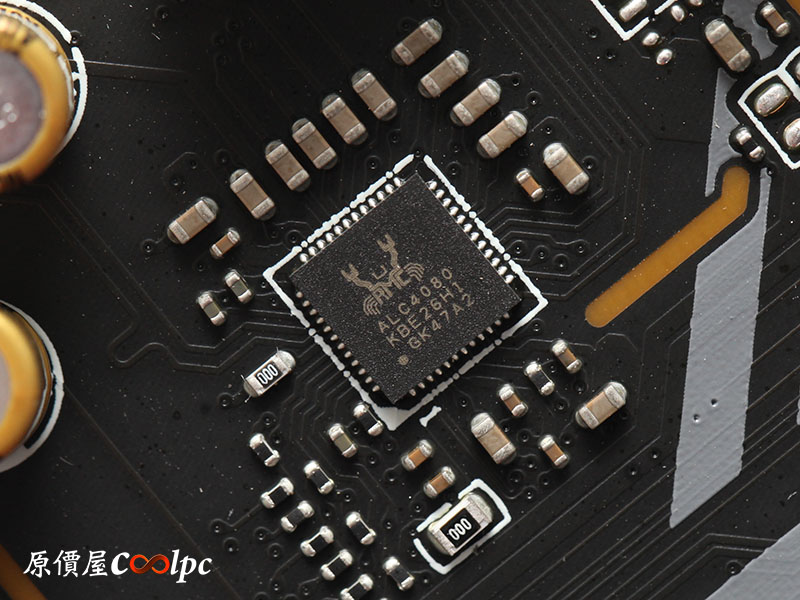

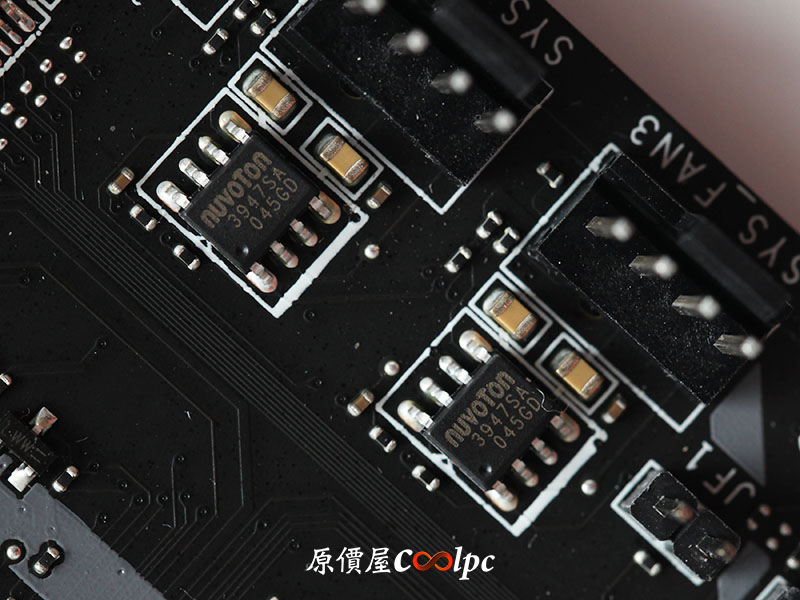

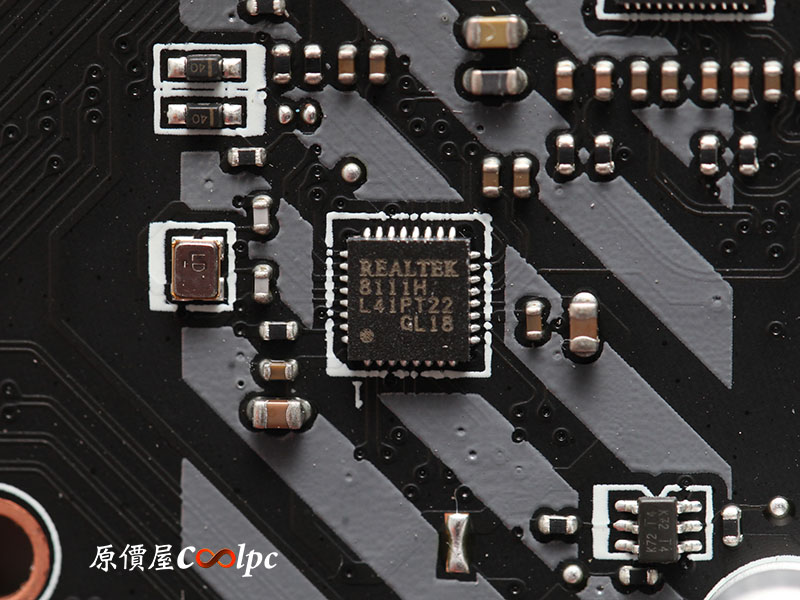

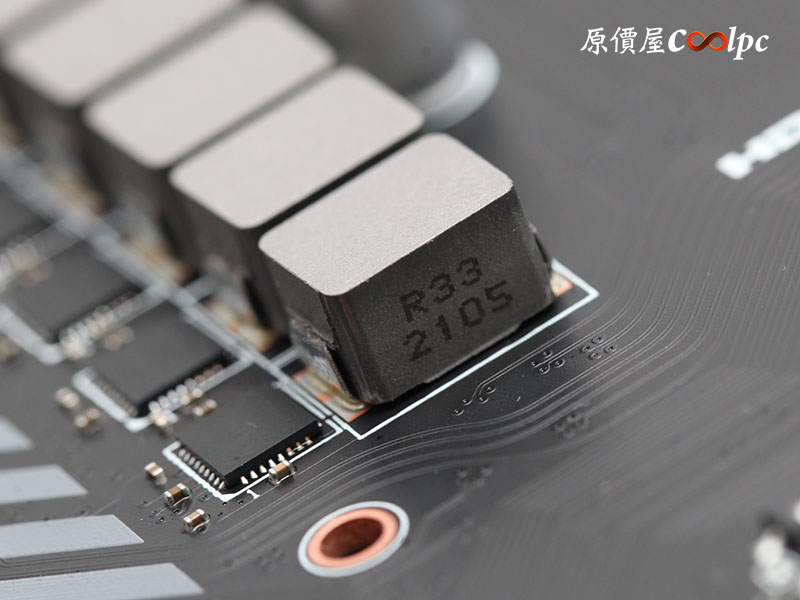

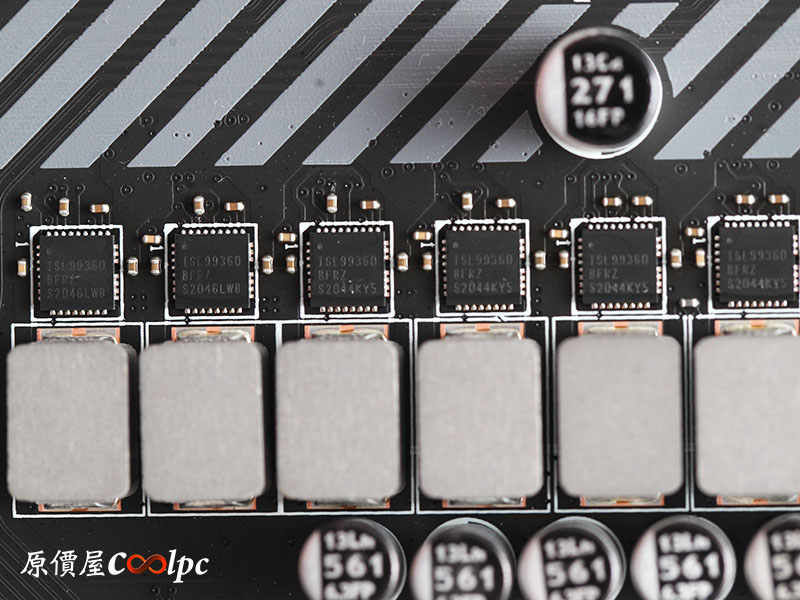

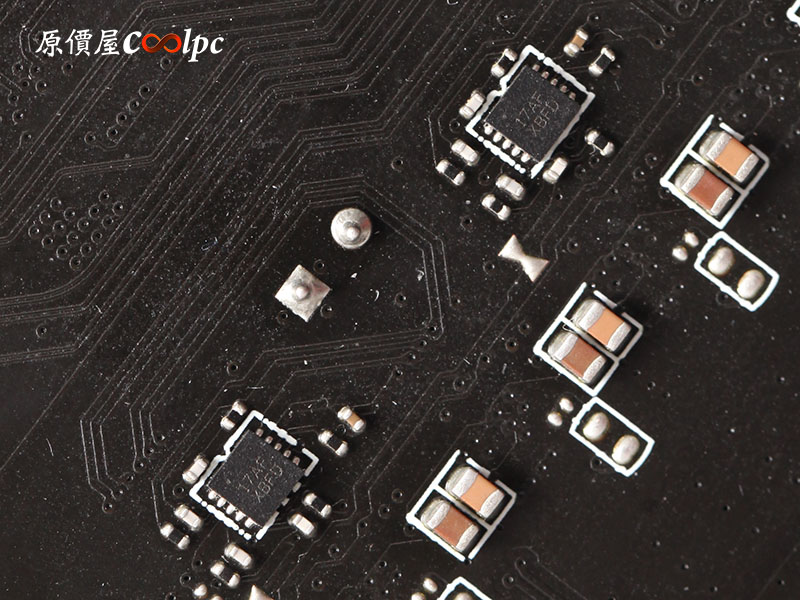

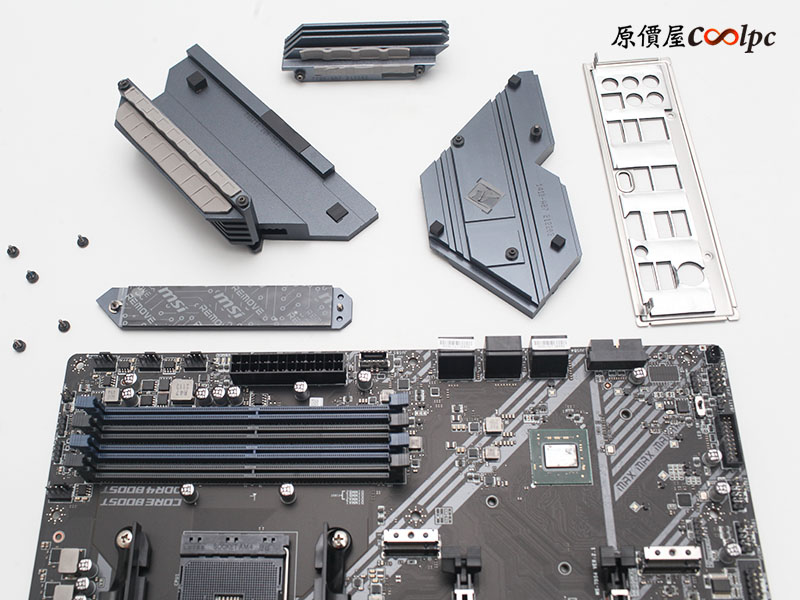

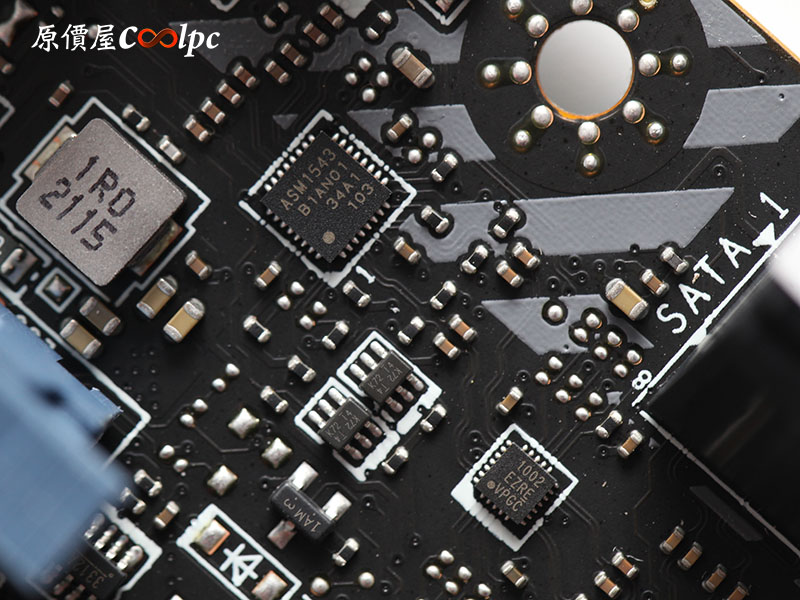

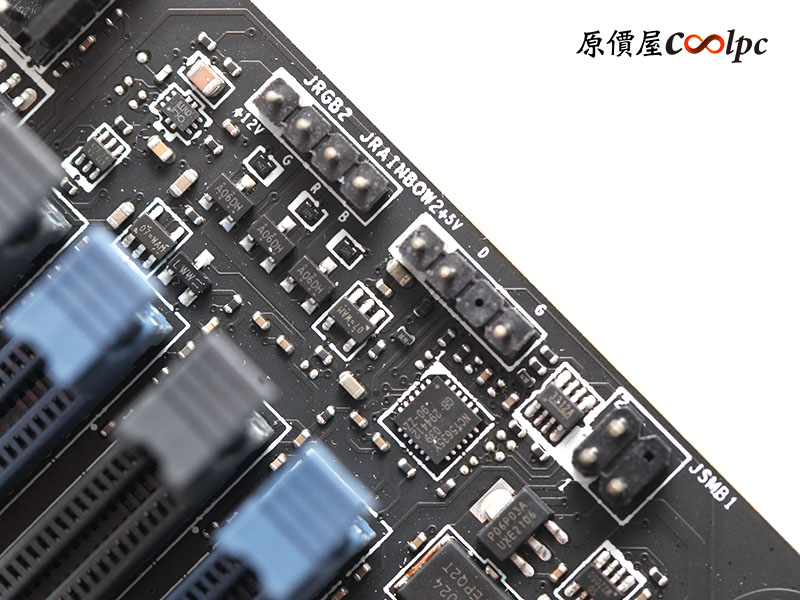

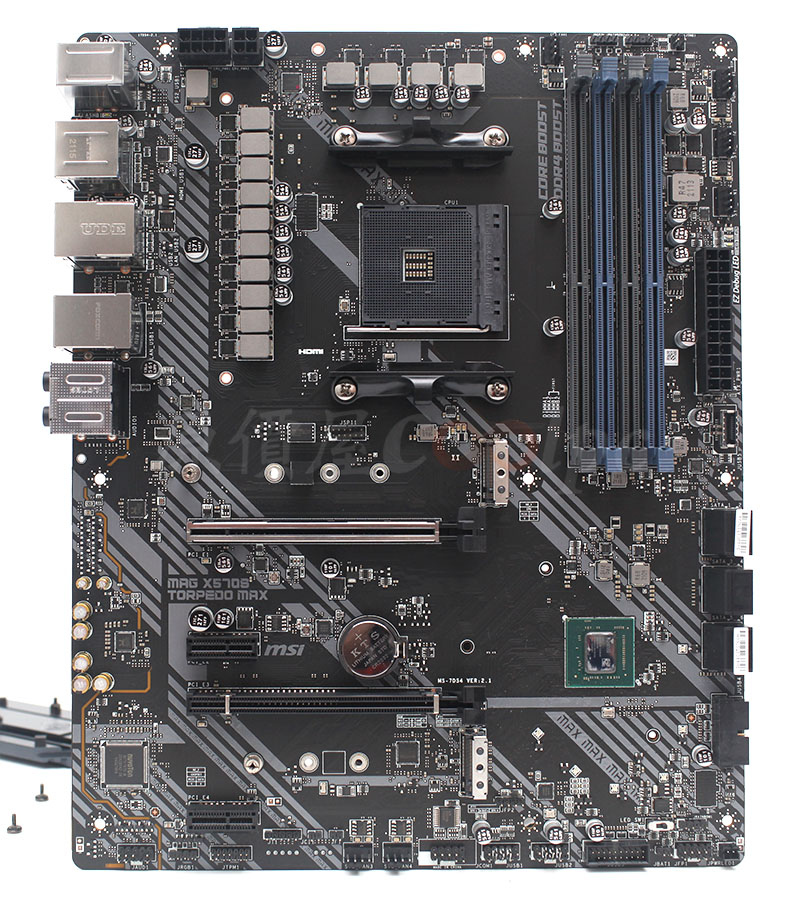

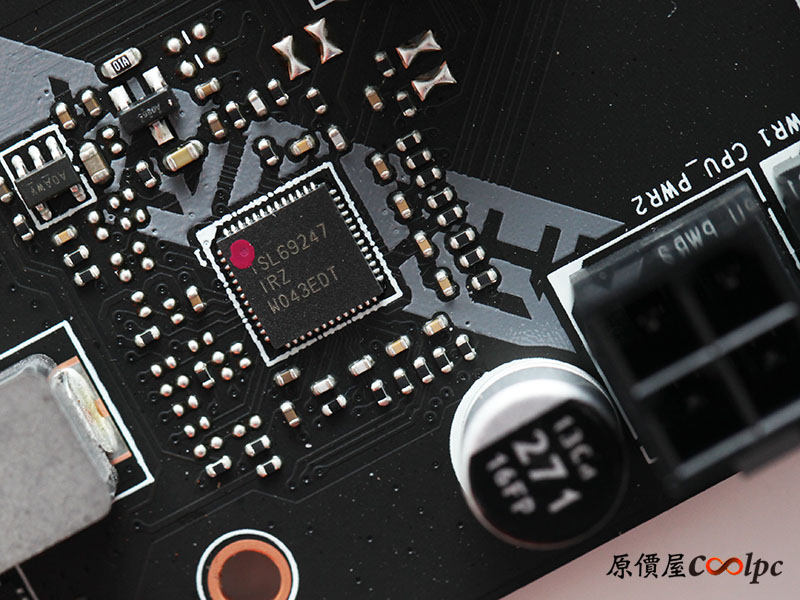

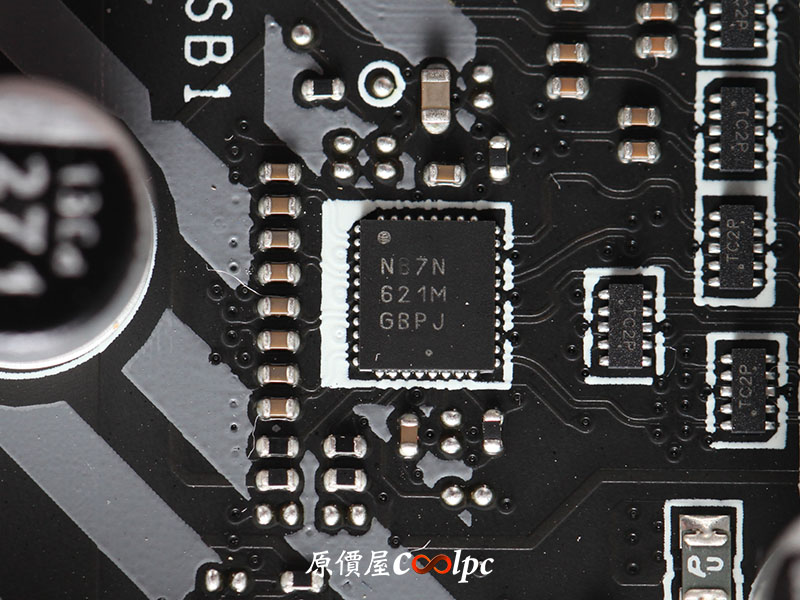

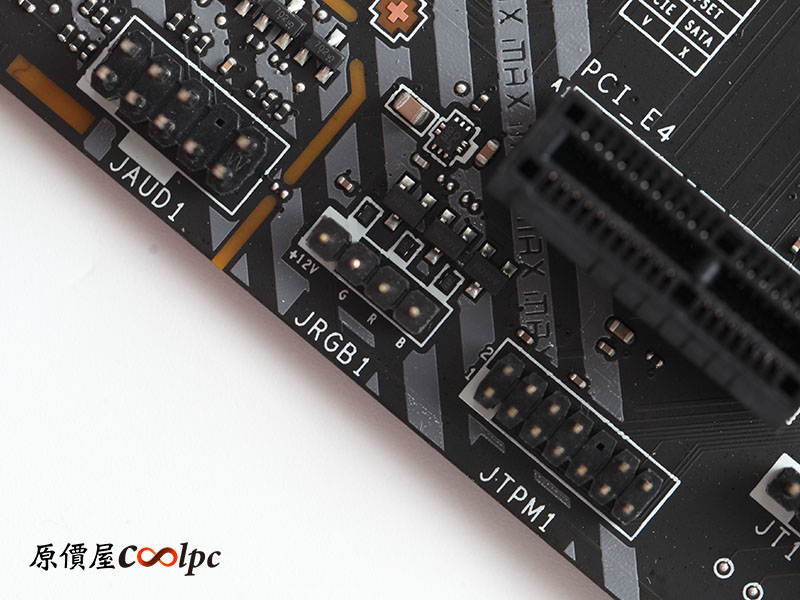

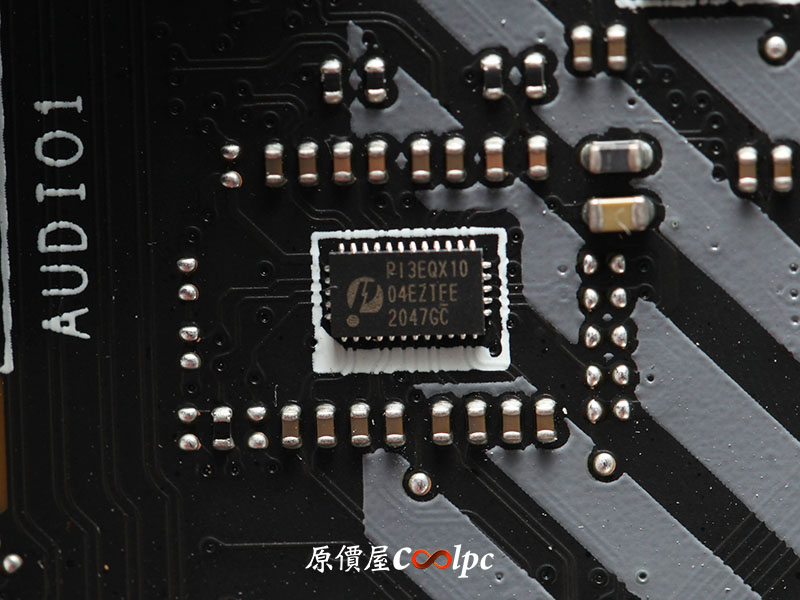

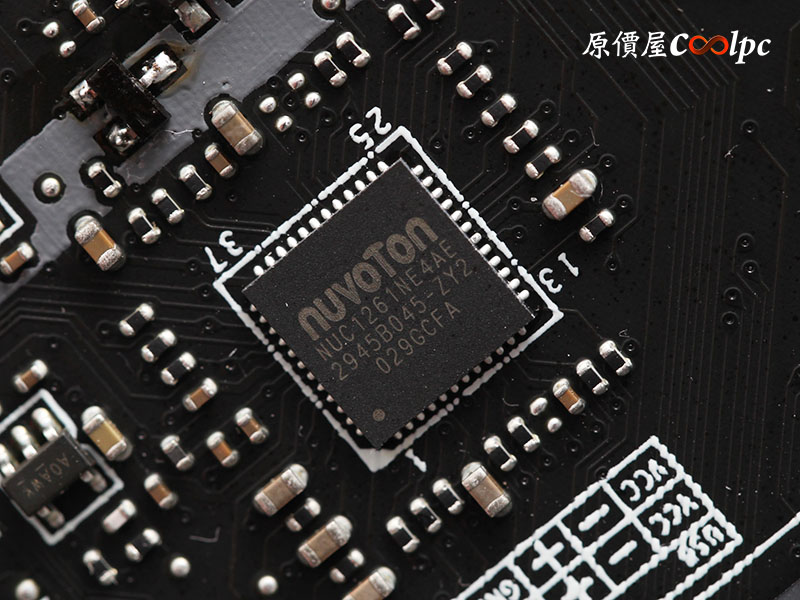

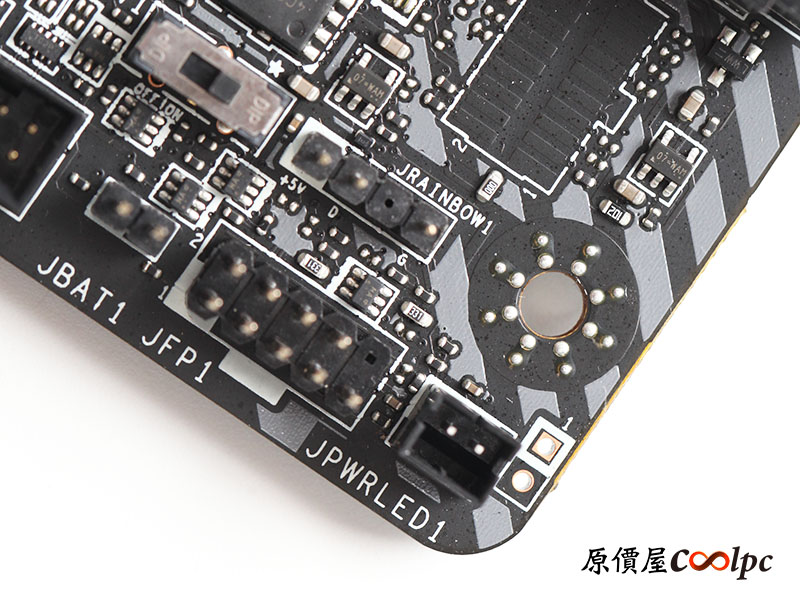

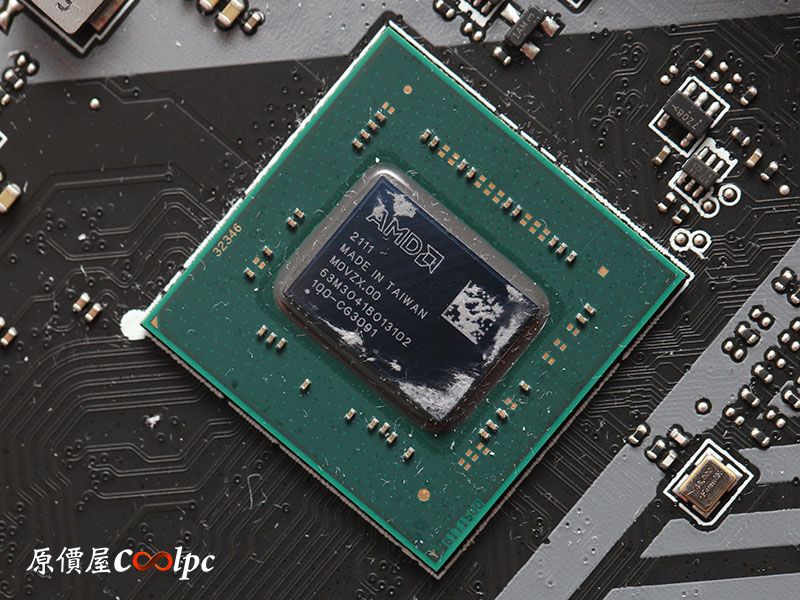

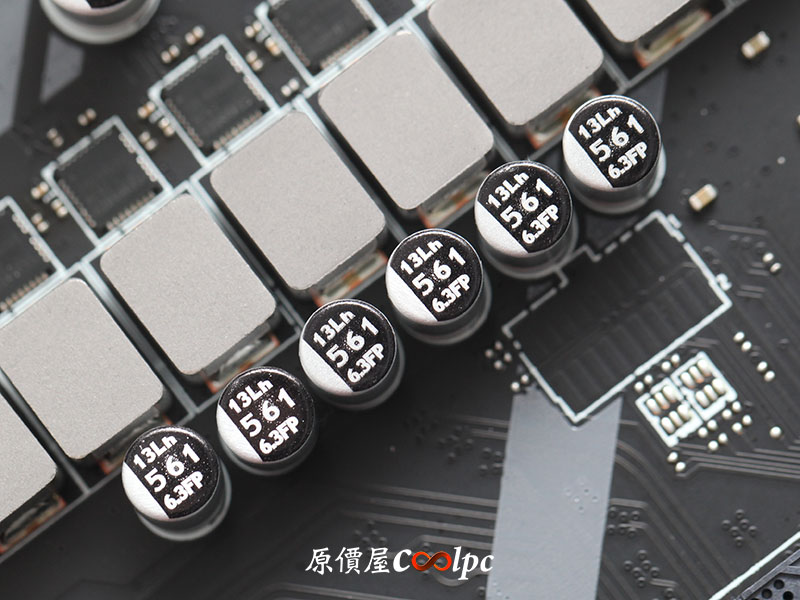

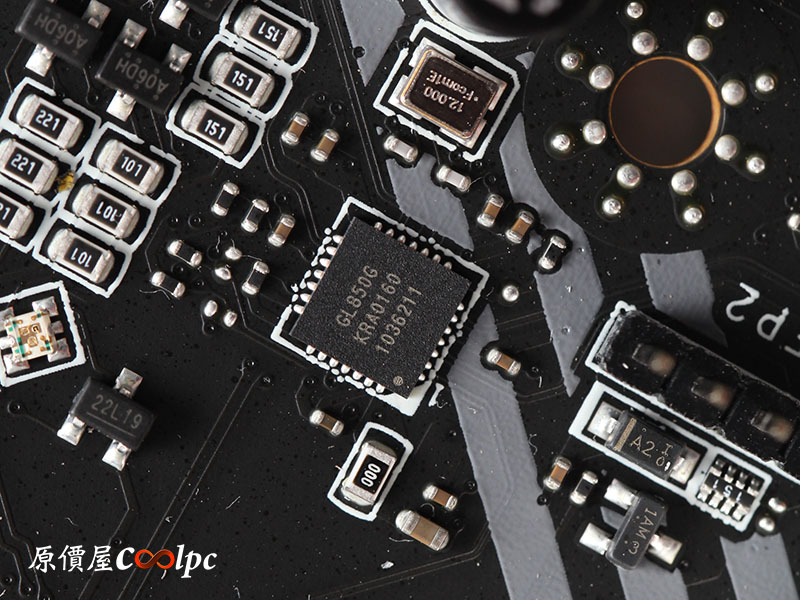

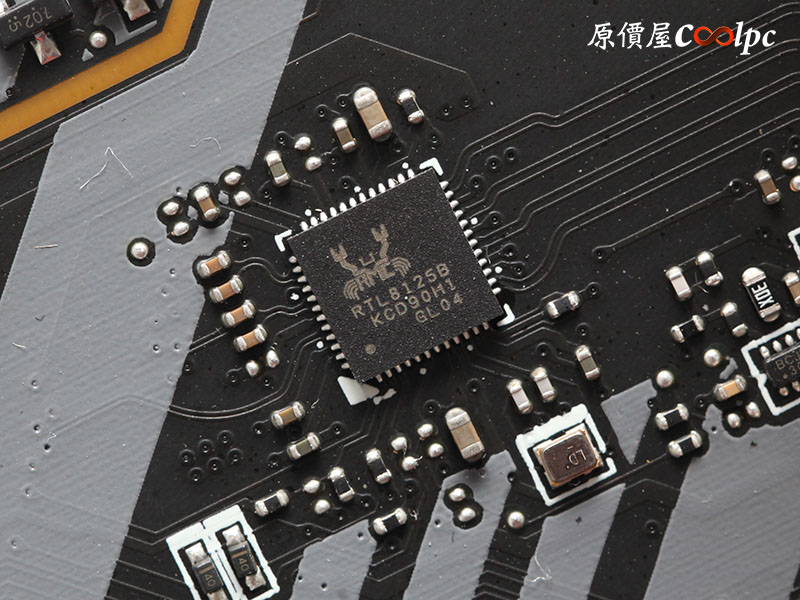

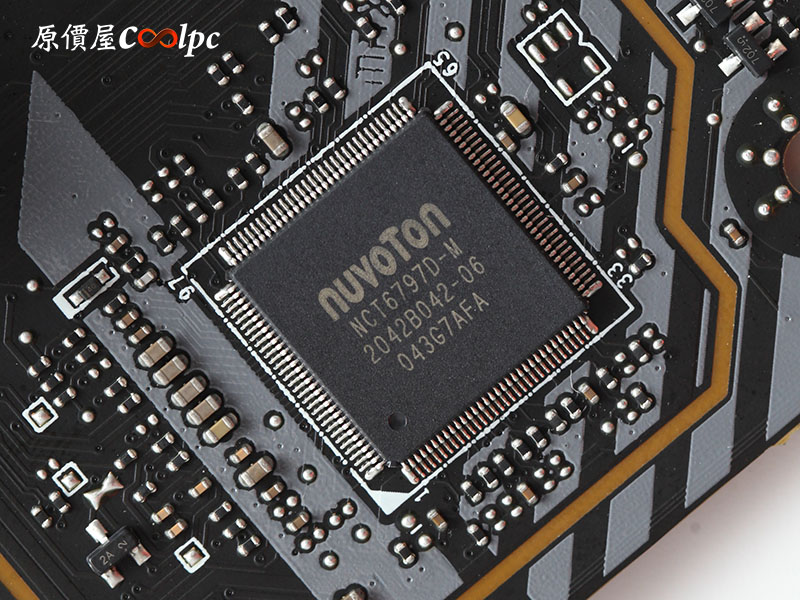

卸除裝甲後來看看晶片，首先映入眼簾的是 MADE IN TAIWAN 的 X570 晶片組，環控晶片使用 nuvoTon NCT6797D、音效晶片使用 Realtek ALC4080 搭配日系音效電容、Diodes PI3EQX1004 為 USB 3.2 Gen2 訊號中繼晶片、ASMedia ASM1543 為 USB Type-C 偵測晶片、GL850S 晶片負責 USB 2.0、風扇控制 IC 使用 nuvoTon 3947S，網路部分使用 Realtek 8125B 2.5Gbps + Realtek RTL8111H 1Gbps 雙網路晶片，總共 2 組 5V ARGB、2 組 12V RGB 插座，提供 LED_SW 開關切換，可支援 MSI Mystic Light 燈光同步軟體，使用 Intersil ISL69247 PWM 數位供電晶片、12 顆 ISL99360B、2 顆 ISL99360 DrMOS、固態電容、R33 合金電感組成 12(VRM)+2(GPU) 相供電，另外 1 相為 SA 記憶體控制器。
軍事風格的 MSI MAG X570S TORPEDO MAX 主機板在規格配置上也挺硬派的！必然是相容最新 Ryzen 5000 系列處理器，且可支援 PCIe 4.0 資源，而最吸引我的是那太平洋藍色散熱片風格，在一片只有黑與白的主板中脫穎而出！採用 12 + 2 + 1 相供電設計，因應超靜音全被動散熱設計而加大 VRM、Chipset、M.2 散熱器，I/O 提供 2.5G+1G 雙網路埠、USB 3.2 Gen2 Type-A、USB Type-C、Flash BIOS Button、HDMI 2.1，擴充提供 4 DIMM 雙通道記憶體插槽、雙 M.2、裝甲強化 PCIe x16、PCIe x16(x4)、2 x PCIe x1、6 Port SATA、前置 USB-C 資源，2 組 5V ARGB + 2 組 12V RGB 插座並支援 MSI Mystic Light 燈光同步，這張不僅能滿足一般家用需求，雙網路設計亦可滿足專業工作站及伺服器需求，目前 MSI MAG X570S TORPEDO MAX 主機板的報價為 NT.7490，已上架開賣囉！
